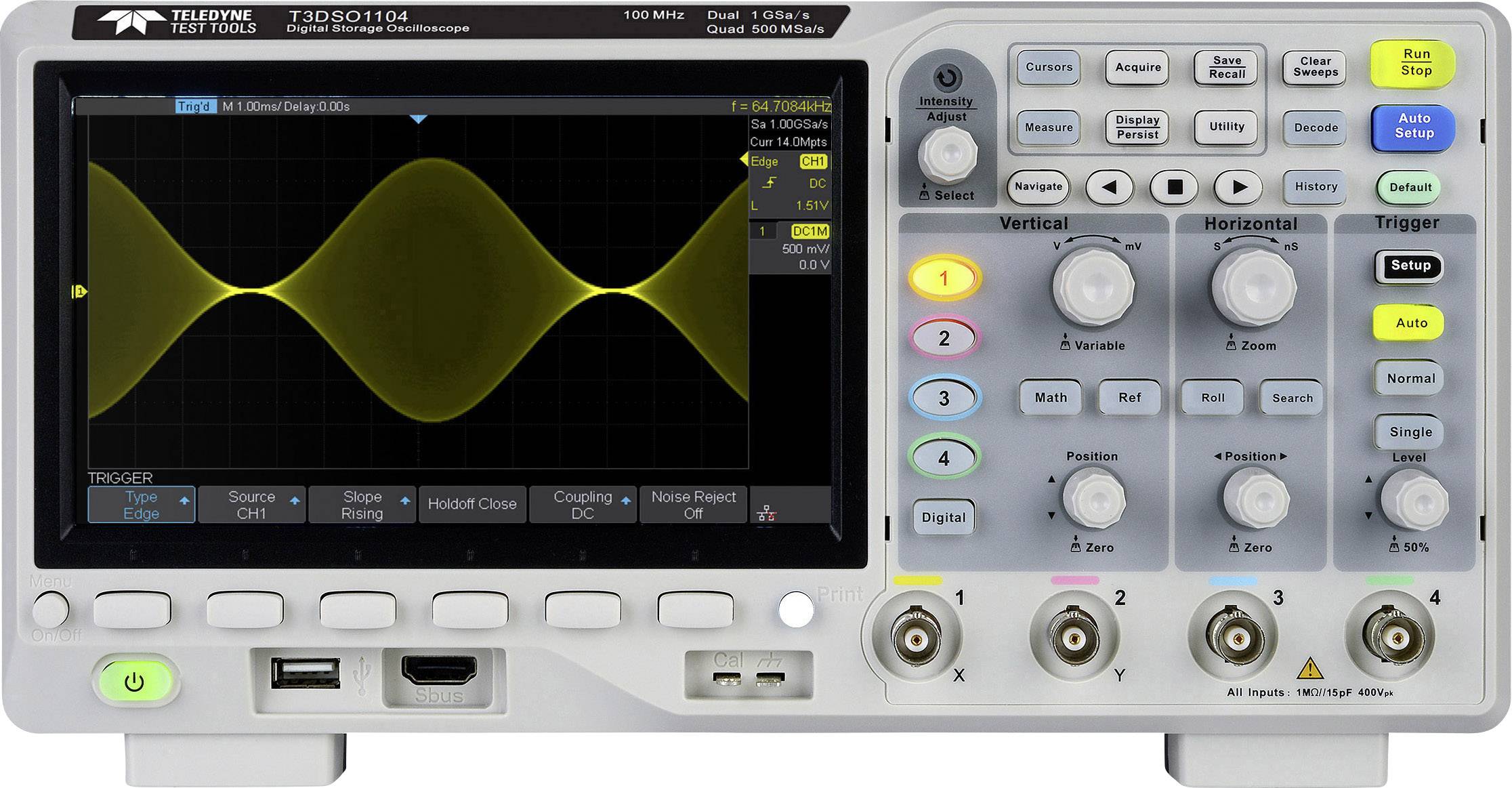

Oscilloscope numérique Teledyne LeCroy T3DSO1104 100 MHz 1 Géch/s 14 Mpts 8 bits mémoire numérique (DSO)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’123.91 / pièce(s))
CHF 1’272.01
-12 %
CHF 1’123.91
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
oscilloscope T3DSO1104;
- 100 MHz
- Nombre d’entrées analogiques max. 4
- Modèles avec bande passante 100 MHz, 200 MHz
- Nouvelle génération de technologie d'affichage haute vitesse :
- • Taux de capture de forme d'onde jusqu'à 100 000 wfm/s (mode normal) et 400 000 wfm/s (mode séquentiel)
- • Prise en charge des modes d'affichage des couleurs et d'étalonnage de l'intensité sur 256 niveaux. Longueur d'enregistrement jusqu'à 14 Mpts
- • Système de déclenchement numérique
- Déclenchement et décodage via bus série (standard), prend en charge les protocoles IIC, SPI, UART, RS232, CAN, LIN
- Déclenchement vidéo, prend en charge HDTV
- Faible bruit de fond avec des échelles de tension de 500 µV/div à 10 V/div
- Fonction d'enregistrement de l'historique des formes d'onde (historique), longueur de forme d'onde enregistrée maximum : 80 000 images
Caractéristiques techniques
- Type de produit
Oscilloscope numérique
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
TFT-LCD 800 x 480 pixels
- Résolution
8 bits
- Taille de l'écran
17,78 cm
- Spécificités
mémoire numérique (DSO)
- Base de temps
1.0 ns/div – 100 s/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT II
- Déviation verticale
500 μV/div - 10 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
240 V
- Alim.
100-240 VAC, 50/60/400 Hz
- Dim.
(L x l x H) 151 x 312 x 132.6 mm
- Poids
3.8 kg
- Ecran
TFT-LCD 800 x 480 pixels
- Largeur
312 mm
- Hauteur
132.6 mm
- Longueur
151 mm
- Interfaces
périphérique USB
USB-Host
LAN
- Profondeur de mémoire par canal
14 Mpts
- Type
T3DSO1104
Documents & téléchargements
Fiche technique
Fiche technique 1846074 Oscilloscope numérique Teledyne LeCroy T3DSO1104 100 MHz 1 Géch/s 14 Mpts 8 bits mémoire numérique (DSO)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1846074 Oscilloscope numérique Teledyne LeCroy T3DSO1104 100 MHz 1 Géch/s 14 Mpts 8 bits mémoire numérique (DSO)
Description
L'oscilloscope T3DSO1000 de Teledyne Test Tools possède 2 ou 4 canaux. Le modèle à 2 canaux dispose d'une bande passante analogique de 100 MHz, d'un CAN unique, d'un taux d'échantillonnage maximal de 1 Géch/s et d'un seul module de mémoire avec une longueur d'enregistrement de 14 Mpts. Les modèles à 4 canaux sont disponibles en versions 100 et 200 MHz et comprennent deux CAN 1 Géch/s et deux modules de mémoire 14 Mpts. Lorsque tous les canaux sont activés, chaque canal dispose d'un taux d'échantillonnage de 500 Méch/s et d'une longueur d'enregistrement standard de 7 Mpts. Si un seul canal est actif pour chaque CAN, le taux d'échantillonnage maximal est de 1 Géch/s et la longueur d'enregistrement maximale est de 14 Mpts. Pour une plus grande simplicité d'utilisation, les fonctions les plus fréquemment utilisées sont accessibles grâce à la conception pratique du panneau avant.
Le produit est livré de série avec les options de déclenchement et de décodage du bus série I2C, SPI, UART, RS232, CAN et LIN.
Le produit est livré de série avec les options de déclenchement et de décodage du bus série I2C, SPI, UART, RS232, CAN et LIN.
Modèle
- 10 types de raccourcis à un bouton, prend en charge la configuration automatique, la valeur par défaut, les curseurs, la mesure, l'historique, l'affichage/persist, Clear Sweep, zoom et impression.
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
