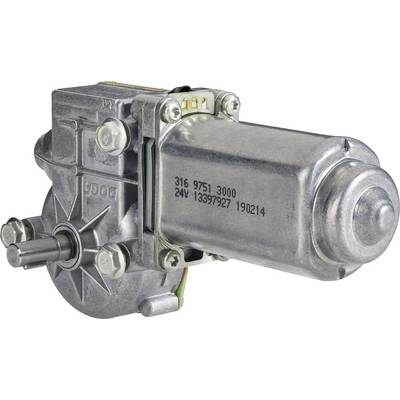

Motoréducteur c.c DOGA DO31797063B00/4153 24 V/DC 4 Nm 25 tr/min Diamètre de l'arbre: 9 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 334.83 / pièce(s))
CHF 334.83
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Motoréducteur c.c
- Type
DO31797063B00/4153
- Tension nominale
24 V/DC
- Régime nominal
25 tr/min
- spécificités
Capteur Hall
- Couple d'entraînement
4 Nm
- Modèle d'essieu
Diamètre d'arbre: 9 mm (E30) avec clavette 3mm
IP10
- Référence fabricant
DO31797063B00/4153
- Ø arbre
9 mm
- Couple nominal
4 Nm
- Tension d'alimentation
10 - 24 V/DC
- Réduction
62:1
Documents & téléchargements
Fiche technique
Fiche technique 2108900 Motoréducteur c.c DOGA DO31797063B00/4153 24 V/DC 4 Nm 25 tr/min Diamètre de l'arbre: 9 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2108900 Motoréducteur c.c DOGA DO31797063B00/4153 24 V/DC 4 Nm 25 tr/min Diamètre de l'arbre: 9 mm 1 pc(s)
Description
La série 317H se compose d'un moteur c.c. à aimant permanent avec boîte de vitesses à vis sans fin développée pour une solution compacte, à faible bruit et économique pour s'adapter à de nombreuses applications. Les capteurs à effet Hall sont également intégrés dans le moteur, offrant jusqu'à 310 ppr (précision de 1,16°) de l'arbre de sortie pour la rétroaction sur la vitesse, la direction et la position du moteur. Les tensions d'alimentation standard sont 12 ou 24 V c.c., qui peuvent être fournies à partir d'une batterie ou d'une alimentation. Avec un couple de sortie nominal jusqu'à 4 Nm et un couple de démarrage jusqu'à 12 Nm, le motoréducteur est adapté pour les applications qui ont besoin d'une haute puissance au démarrage. Vitesse de sortie jusqu'à 25 tr/min, un contrôleur de moteur c.c. peut être utilisé avec ce moteur si une commande de vitesse de sortie variable est nécessaire. Protégé contre la pénétration de poussière et un filtre CEM est disponible en standard sur tous les articles pour limiter les interférences électriques. La roue d'engrenage à vis sans fin standard est en plastique renforcé pour un faible bruit et de bonnes performances.
