Jumo 00569496 API - Panel PC

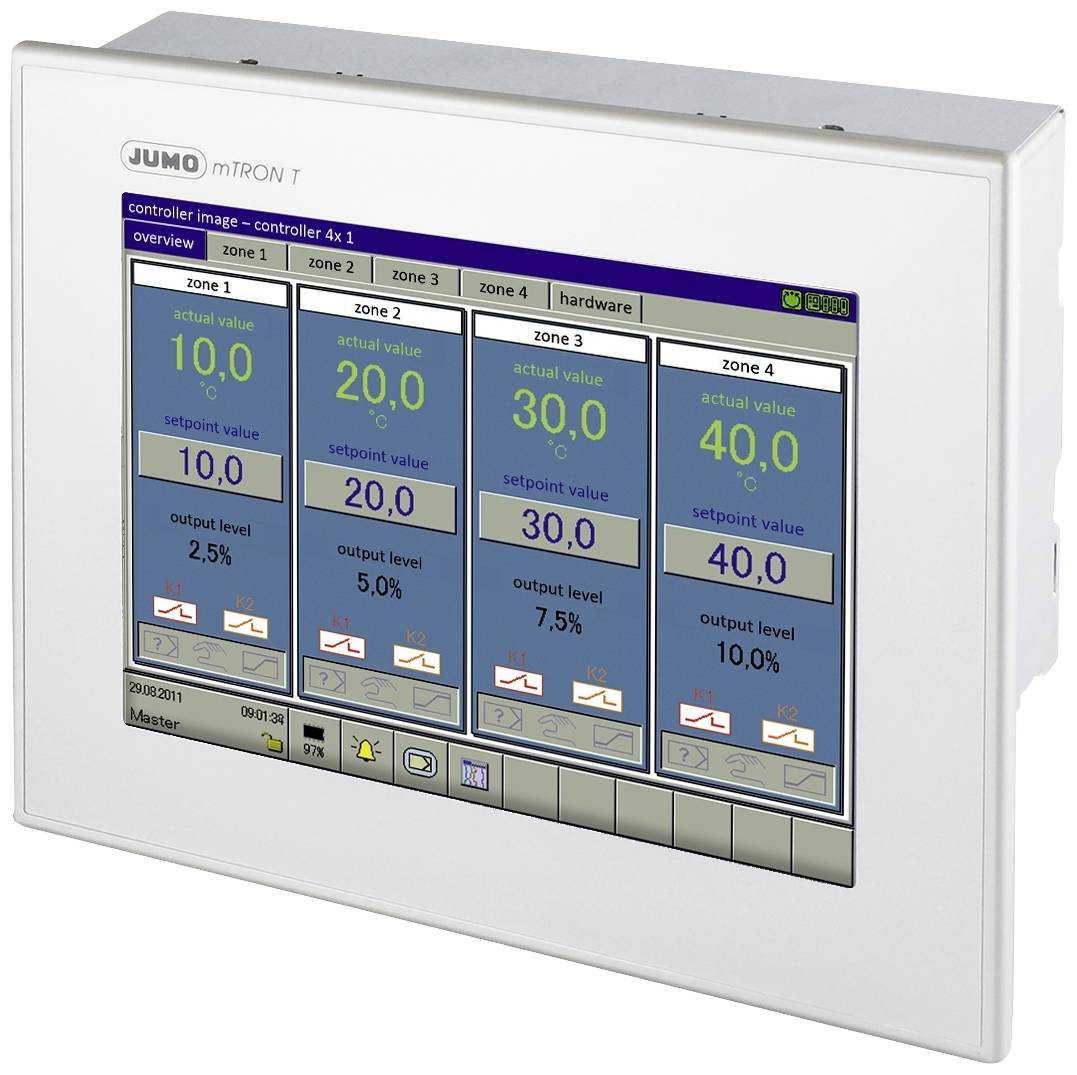

Le panneau multifonction (composant de l'ensemble du système mTRON T) dispose des possibilités de raccordement : 1x Ethernet (RJ45), 1x bus système in (RJ45), 1x bus système out (RJ45), 2x hôte USB, 1x Modbus RS232 RTU et fonction d'enregistrement. Le panneau est conçu pour une alimentation de 24 V DC +25/-20 %. L'écran tactile TFT sert à la visualisation, à l'utilisation, à la configuration et au paramétrage du système. L'écran couleur TFT possède une diagonale d'écran de 21,3 cm (8,4"), une résolution de 640 × 480 pixels, 256 couleurs et un rétroéclairage LED. En tant qu'interface homme-machine, le panneau permet une visibilité optimale et ordonnée des États de processus et des paramètres du système. Il permet également de visualiser et d'utiliser des images de régulateur et des images de processus de l'éditeur de programme et de la fonction d'enregistrement optionnelle. Les valeurs de consigne, les textes de charnage, les paramètres et les données de configuration peuvent être saisies et modifiées directement à l'écran par l'utilisateur. Les données de processus transmises via le bus système sont affichées en temps réel. L'archivage et l'évaluation des données sont possibles avec des programmes PC éprouvés. En plus des interfaces standard (LAN, USB), deux interfaces série sont disponibles en option, auxquelles un scanner de codes-barres, un modem ou d'autres appareils Modbus (Master, Slave) peuvent être connectés. Un programme de configuration en option permet à l'utilisateur de configurer le panneau multifonction de manière confortable.

Ce texte a été traduit par une machine.
