ifm Electronic Interrupteur à pression 1 pc(s) PV8002 0 MPa à 10 MPa M12 1 NF (R), 1 NO (T)

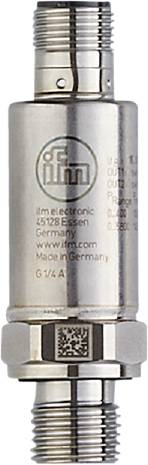

Étiquette indiquant 'ifm electronic, 45128 Essen, Allemagne, www.ifm.com, Fabriqué en Allemagne'. Un logo circulaire en haut.
Photo non contractuelle
Type de produit
Interrupteur à pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
10 MPa
Tension de fonctionnement max.
30 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 245.95 / pièce(s))
CHF 245.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Interrupteur à pression électronique ifm PV8002

  • Forme compacte pour une utilisation dans des conditions de montage réduites
  • Très haute résistance à la surpression et au vide
  • Boîtier robuste en acier inoxydable avec une grande résistance aux chocs et aux vibrations
  • Deux sorties de commutation programmables, dont une avec interface de communication IO-Link
  • Mesure de la température intégrée via IO-Link
  • Communication et paramétrage confortables via IO-Link

Caractéristiques techniques

  • Dynamique de réponse T05 / T09 - contrôle de la température [s] : < 80 / < 210 ( dans les conditions de référence ifm)
  • Temps de réponse [ms] : < 3
  • Nombre de sorties numériques : 2
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 2
  • Résistance à la pression [MPa] : 25
  • Résistance à la pression [psi] : 3625
  • Par paliers de [MPa] : 0,001
  • Révision IO-Link : 1.1
  • Déviation de la courbe caractéristique : < ± 0,5 ; (linéarité avec hystérésis et répétabilité, réglage du point limite selon DIN en IEC 62828-1)
  • Écart de linéarité - écart de pourcentage : < ± 0,1 (BFSL) / ± < 0,2 (LS)
  • Plage de mesure [MPa] : 0...10
  • Elément de mesure : cellule à film fin métallique
  • Min. Pression de rupture [MPa] : 100
  • Point de réarmement RP [MPa] : 0,051 à 9,951
  • Point de commutation SP [MPa] : 0,1...10
  • Précision du point de commutation de < la plage : +/- 0,5 (selon DIN en 61298-2)
  • Norme SDCI : IEC 61131-9
  • Type de transmission IO-Link : COM2 (38,4 kBaud)
  • Température ambiante-1 [°C] : -40...90
  • Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation industrielle
  • Modèle de protection contre les courts-circuits : cadencé
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Signal de sortie : signal de commutation ; IO-Link ; (configurable)
  • Classe de port maître requise : A.
  • Temps de mise en veille [s] : < 0,3
  • Tension de fonctionnement [V] : 18...30 DC
  • Intensité de courant durable de la sortie de commutation DC [ma] : 100
  • Raccord process joint : FKM (DIN en ISO 1179-2)
  • Elément de régulation présent : oui
  • Type d'impression : pression relative
  • Résistance à la pression [bar] : 250
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Version électrique : PNP/NPN
  • Précision - contrôle de la température [K] : ± 2 + (0,1 x (température ambiante - température moyenne))
  • Nombre total de sorties : 2
  • Poids [g] : 56.800
  • Indications concernant la précision / la variation - contrôle de la température : plage de température de -10 à 80 °C.
  • Ecart d'hystérésis : < ± 0,2
  • Par paliers de [bar] : 0,01
  • Par paliers de [psi] : 1
  • Par paliers de - surveillance de la température [°C] : 0.1
  • Par paliers de - surveillance de la température [°F] : 0.1
  • Fonctions IO-Link (cycle) : marquage spécifique à l'application ; température interne ; compteur horaire ; compteur de cycles de commutation ; compteur de pics de pression ; compteur de pointe de température
  • Résolution IO-Link impression [bar] : 0,05
  • Résolution IO-Link pression [MPa] : 0.005
  • Résolution IO-Link température [K] : 0.2
  • Interface de communication : IO-Link
  • Protection contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,1 ; (par 6 mois)
  • max. Chute de tension sortie de commutation DC [V] : 2
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -40...90
  • Plage de mesure [bar] : 0...100
  • Plage de mesure [psi] : 0...1450
  • Plage de mesure - contrôle de la température [°C] : -40...90
  • Plage de mesure - contrôle de la température [°F] : -40...194
  • Min. Pression de rupture [bar] : 1000
  • Min. Pression de rupture [psi] : 14500
  • Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • Min. Durée du cycle de traitement [ms] : 4.5
  • MTTF : 668
  • Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / contact NF ; logique de commutation ; temporisation de commutation / retour ; atténuation
  • Profils : identification et diagnostic (0x4000), canal de données de mesure (0x800A)
  • Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2) ; filetage intérieur : M5
  • Données de processus analogiques : 5
  • Données de processus binaires : 2
  • Point de commutation RP [bar] : 0,51...99,51
  • Point de commutation RP [psi] : 7...1443
  • Point de commutation RP - contrôle de la température [°C] : -40...88
  • Point de commutation RP - contrôle de la température [°F] : -40...190,4
  • Fréquence de commutation DC [Hz] : < 130
  • Point de commutation SP [bar] : 1...100
  • Point de commutation SP [psi] : 15...1450
  • Point de commutation SP - contrôle de la température [°C] : -38...90
  • Point de commutation SP - contrôle de la température [°F] : -36,4...194
  • INDICE DE PROTECTION : IP 67 ; IP 69K
  • Indice de protection: III
  • Mode SIO : oui
  • Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
  • Consommation de courant [ma] : < 15
  • Coefficient de température point zéro : < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
  • Coefficient de température : < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
  • Résistant aux surcharges : oui
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Matériaux en contact avec Medium : 1.4305 (acier inoxydable / 303) ; 1.4542 (acier inoxydable / 17-4 PH / 630)
Type de produit

Interrupteur à pression

Type

PV8002

Branchement

M12

Modèle

pression relative

Sorties

PNP

NPN

Interfaces

IO-Link

Résolution

0.05 bar

Gamme de mesure (pression) minimale

0 MPa

Gamme de mesure (pression) (max.)

10 MPa

Plage de mesure (pression)

0 MPa à 10 MPa

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

18 - 30 V/DC

Type de contact

1 NF (R)

1 NO (T)

Pression d'éclatement

1000 bar

Raccord tuyau

Filetage extérieur G1/4

M5 IG

Température min.

-40 °C

Température max.

90 °C

Poids

56.800 g

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3320109 ifm Electronic Interrupteur à pression 1 pc(s) PV8002 0 MPa à 10 MPa M12 1 NF (R), 1 NO (T)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3320109 ifm Electronic Interrupteur à pression 1 pc(s) PV8002 0 MPa à 10 MPa M12 1 NF (R), 1 NO (T)

Description

Interrupteur à pression électronique ifm PV8002
