ifm Electronic Détecteur pour vérin magnétique M9H200 M9H200 M14 affleurant PNP

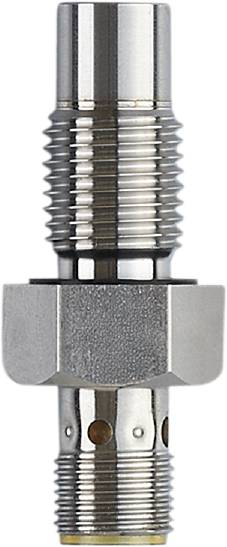

Gros plan d'un boulon fileté en métal avec une tête hexagonale, adapté à des utilisations mécaniques ou techniques.
Photo non contractuelle
Type de produit
Détecteur pour vérin
Tension de fonctionnement max.
36 V/DC
Type de contact
1 NO (T)
Distance de commutation (max.)
2 mm
Sorties
PNP
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 159.95 / pièce(s))
CHF 159.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur cylindrique ifm M9H200

  • Résistant à la pression jusqu'à 500 bar
  • Extrêmement robuste grâce à la surface active en métal
  • Pression d'éclatement élevée
  • Forme de boîtier conforme aux normes industrielles
  • Durée de vie de plus de 10 millions de cycles d'impression

Caractéristiques techniques

  • Dimensions [mm] : M14 x 1,5 / L = 53
  • Affichage : état de commutation : 1 x LED, jaune
  • Distance de travail [mm] : 0...1,62
  • Reproductibilité : 10
  • Température ambiante-1 [°C] : -25...85
  • Couple de serrage [Nm] : < 25
  • Application : vérin hydraulique
  • Fonction de sortie : contact NO
  • Caractéristique spéciale : boîtier entièrement métallique
  • Tension de fonctionnement [V] : 10...36 DC
  • Intensité de courant durable de la sortie de commutation DC [ma] : 200
  • Résistance à la pression [bar] : 500
  • Pointe de pression [bar] : 1000
  • Pointe de pression [MPa] : 100
  • Type de montage : encastrable
  • Version électrique : PNP
  • Boîtier entièrement métallique : oui
  • Boîtier : type de filetage
  • Poids [g] : 41.800
  • Désignation du filetage : M14 x 1,5
  • Hystérésis : < 15
  • Protégé contre les courts-circuits : oui
  • Protection contre les courts-circuits : oui
  • Max. Courant résiduel [ma] : 0,1
  • max. Chute de tension sortie de commutation DC [V] : 1,6
  • Milieux : détecte les métaux Fe
  • Min. Pression de rupture [bar] : 2000
  • MTTF : 2130
  • Marque de contrôle (cas particuliers) : CCC
  • Distance de commutation réelle Sr [mm] : 2 ± 10 %
  • Distance de commutation [mm] : 2
  • Fréquence de commutation DC [Hz] : 1000
  • Dérive du point de commutation : 10
  • INDICE DE PROTECTION : IP 65 ; IP 68 ; IP 69K
  • Indice de protection: III
  • Connecteur : connecteur - disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
  • Consommation de courant [ma] : < 23
  • Résistant aux surcharges : oui
  • Protection contre l'inversion de polarité : oui
Type de produit

Détecteur pour vérin

Type

M9H200

Tension de fonctionnement min.

10 V/DC

Tension de fonctionnement max.

36 V/DC

Tension de fonctionnement

10 - 36 V/DC

Type de contact

1 NO (T)

Distance de commutation (max.)

2 mm

Sorties

PNP

Matériau du boîtier

métal

Modèle

magnétique

Type de montage

affleurant

Taille

M14

Branchement

M12

Spécificités

afficheur LED

Température min.

-25 °C

Température max.

85 °C

Longueur

53 mm

Contenu

1 pc(s)

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3319172 ifm Electronic Détecteur pour vérin magnétique M9H200 M9H200 M14 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3319172 ifm Electronic Détecteur pour vérin magnétique M9H200 M9H200 M14 affleurant PNP

Description

Capteur cylindrique ifm M9H200
