ifm Electronic Capteur de pression 1 pc(s) PT5501 0 MPa à 25 MPa M12 analogique

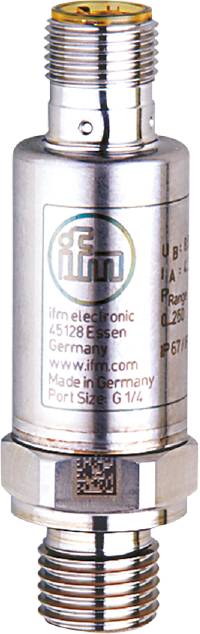

Capteur industriel avec inscription : 'ifm electronic, 45128 Essen, Allemagne, www.ifm.com, Fabriqué en Allemagne, Taille de port : G 1/4'.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
25 MPa
Tension de fonctionnement max.
32 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 203.95 / pièce(s))
CHF 203.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PT5501

  • Pour une détection fiable de la pression du système dans les machines de travail mobiles
  • Boîtier robuste en acier inoxydable avec une grande résistance aux chocs et aux vibrations
  • Forme compacte pour une utilisation dans des conditions de montage réduites
  • Durée de vie de plus de 60 millions de cycles d'impression
  • Stabilité à long terme grâce à une précision de répétition élevée et une faible déviation de la courbe caractéristique

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20
  • Nombre de sorties analogiques : 1
  • Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
  • Résistance à la pression [MPa] : 62,5
  • Résistance à la pression [psi] : 9060
  • Déviation de la courbe caractéristique : < + 0,8 ; (avec dérive de vissage, erreur de point zéro et de tension, non-linéarité, hystérésis)
  • Écart de linéarité écart-pourcentage : < ± 0,25 (BFSL) / ± < 0,5 (LS)
  • Plage de mesure [MPa] : 0...25
  • Min. Pression d'éclatement [MPa] : 120
  • Température ambiante-1 [°C] : -40...100
  • Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation mobile
  • Signal de sortie : signal analogique
  • Temps de mise en veille [s] : < 0,1
  • Tension de fonctionnement [V] : 8...32 DC
  • Raccord process joint : HNBR ( DIN en ISO 1179-2)
  • Elément de régulation présent : oui
  • Type d'impression : pression relative
  • Résistance à la pression [bar] : 625
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Nombre total de sorties : 1
  • Poids [g] : 59.000
  • Ecart d'hystérésis : < ± 0,2
  • Protégé contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,1 ; (par 6 mois)
  • Max. Bürde [Ω] : (UB - 8 V) / 21,5 ma ; @8V = 0 ; @12V max. 200 ; @24V max. 750
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -40...125
  • Plage de mesure [bar] : 0...250
  • Plage de mesure [psi] : 0...3625
  • Min. Pression de rupture [bar] : 1200
  • Min. Pression de rupture [psi] : 17400
  • Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF : 704
  • Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
  • INDICE DE PROTECTION : IP 67 ; IP 69K
  • Indice de protection: III
  • Temps de réponse de saut sortie analogique [ms] : 2
  • Connecteur : disposition des broches : 0180 - connecteur : 1 x M12 ; codage : A ; max. Longueur de câble : 30 m
  • Coefficient de température point zéro: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Coefficient de température de la plage : < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Résistant aux surcharges : oui
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Matériaux en contact avec Medium : 1.4542 (acier inoxydable / 17-4 PH / 630)
Type de produit

Capteur de pression

Type

PT5501

Branchement

M12

Longueur de câble

30 m

Modèle

pression relative

Temps de réponse

2 ms

Sorties

courant analogique

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Interfaces

mâle M12

Gamme de mesure (pression) minimale

0 MPa

Gamme de mesure (pression) (max.)

25 MPa

Plage de mesure (pression)

0 MPa à 25 MPa

Tension de fonctionnement min.

8 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

8 - 32 V/DC

Type de contact

analogique

Raccord tuyau

Filetage extérieur G1/4

Température min.

-40 °C

Température max.

100 °C

Poids

59.000 g

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3319697 ifm Electronic Capteur de pression 1 pc(s) PT5501 0 MPa à 25 MPa M12 analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3319697 ifm Electronic Capteur de pression 1 pc(s) PT5501 0 MPa à 25 MPa M12 analogique

Description

Capteur de pression électronique ifm PT5501

Ce texte a été traduit par une machine.
