ifm Electronic Capteur de pression 1 pc(s) PT5004 0 MPa à 1 MPa enfichage analogique

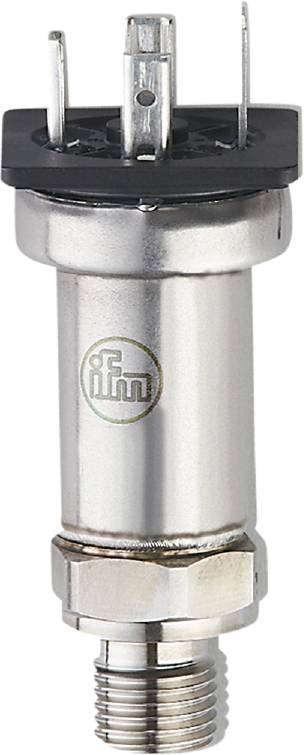

Cylindre métallique argenté gravé 'ifm', faisant partie d'un dispositif technique ou d'un capteur.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
enfichage
Modèle
pression relative
Gamme de mesure (pression) (max.)
1 MPa
Tension de fonctionnement max.
36 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 9 décembre
Nombre
Total (CHF 189.95 / pièce(s))
CHF 189.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PT5004

  • Détection fiable de la pression du système dans les applications industrielles et mobiles
  • Résistance élevée aux chocs et aux vibrations
  • Très bonne précision de répétition et faible déviation de la courbe caractéristique
  • Durée de vie de plus de 60 millions de cycles d'impression
  • Boîtier en acier inoxydable compact et robuste pour une utilisation dans des conditions de montage étroites

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20
  • Nombre de sorties analogiques : 1
  • Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
  • Résistance à la pression [MPa] : 2,5
  • Résistance à la pression [psi] : 360
  • Déviation de la courbe caractéristique : < ± 0,5 ; (avec dérive de vissage, erreur de point zéro et de tension, non-linéarité, hystérésis)
  • Écart de linéarité - écart de pourcentage : < ± 0,1 (BFSL) / ± < 0,2 (LS)
  • Plage de mesure [MPa] : 0...1
  • Elément de mesure : cellule à film fin métallique
  • Min. Pression d'éclatement [MPa] : 30
  • Température ambiante-1 [°C] : -40...100
  • Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation mobile ; pour une utilisation industrielle
  • Signal de sortie : signal analogique
  • Temps de mise en veille [s] : < 0,1
  • Tension de fonctionnement [V] : 8...36 DC
  • Raccord process joint : FKM (DIN en ISO 1179-2)
  • Elément de régulation présent : oui
  • Type d'impression : pression relative
  • Résistance à la pression [bar] : 25
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Poids [g]: 67.000
  • Ecart d'hystérésis : < ± 0,2
  • Protégé contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,1 ; (par 6 mois)
  • Max. Bürde [Ω] : (UB - 8 V) / 21,5 ma ; @8V= 0 ; @12V max. 200 : @24V max. 750
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -40...125
  • Plage de mesure [bar] : 0...10
  • Plage de mesure [kPa] : 0...1000
  • Plage de mesure [psi] : 0...145
  • Min. Pression de rupture [bar] : 300
  • Min. Pression de rupture [psi] : 4350
  • Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF 715
  • Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
  • Indice de protection : IP67
  • Indice de protection: III
  • Temps de réponse de saut sortie analogique [ms] : 2
  • Connecteur : disposition des broches : 0119 - connecteur : 1 x connecteur de valve type A DIN (EN175301-803-A)
  • Coefficient de température point zéro: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Coefficient de température de la plage : < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Résistant aux surcharges : oui
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Matériaux en contact avec Medium : 1.4542 (acier inoxydable / 17-4 PH / 630) ; 1.4305 (acier inoxydable / 303)
Type de produit

Capteur de pression

Type

PT5004

Branchement

enfichage

Modèle

pression relative

Temps de réponse

2 ms

Sorties

courant analogique

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Gamme de mesure (pression) minimale

0 MPa

Gamme de mesure (pression) (max.)

1 MPa

Plage de mesure (pression)

0 MPa à 1 MPa

Tension de fonctionnement min.

8 V/DC

Tension de fonctionnement max.

36 V/DC

Tension de fonctionnement

8 - 36 V/DC

Type de contact

analogique

Raccord tuyau

Filetage extérieur G1/4

Température min.

-40 °C

Température max.

100 °C

Poids

67.000 g

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3319509 ifm Electronic Capteur de pression 1 pc(s) PT5004 0 MPa à 1 MPa enfichage analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3319509 ifm Electronic Capteur de pression 1 pc(s) PT5004 0 MPa à 1 MPa enfichage analogique

Description

Capteur de pression électronique ifm PT5004
