ifm Electronic Capteur de pression 1 pc(s) PT0505 0 kPa à 400 kPa M12 analogique Single

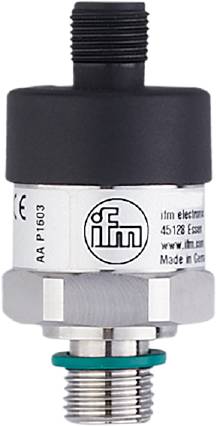

Capteur de ifm electronic avec informations produit sur l'étiquette.
Photo non contractuelle
Type d'emballage
Single
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression absolue
Gamme de mesure (pression) (max.)
400 kPa
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 8 décembre
Nombre
Total (CHF 203.95 / pièce(s))
CHF 203.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression absolue électronique ifm PT0505

  • Mesure précise de la pression absolue indépendamment de la pression atmosphérique environnante
  • Pour une utilisation dans des applications avec un contrôle de pression particulièrement précis
  • Boîtier robuste en acier inoxydable avec une grande résistance aux chocs et aux vibrations
  • Forme compacte pour une utilisation dans des conditions de montage réduites
  • Stabilité à long terme grâce à une précision de répétition élevée et une faible déviation de la courbe caractéristique

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20
  • Nombre de sorties analogiques : 1
  • Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
  • Résistance à la pression [psi] : 116
  • Déviation de la courbe caractéristique : < ± 1,0 ; (avec erreur de point zéro et de tension, non-linéarité, hystérésis)
  • Écart de linéarité - écart de pourcentage : < +/- 0,5 (BFSL) / < +/- 1,0 (LS)
  • Température ambiante-1 [°C] : 0...80
  • Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation industrielle
  • Signal de sortie : signal analogique
  • Tension de fonctionnement [V] : 8...30 DC
  • Raccord process joint : NBR (DIN en ISO 1179-2)
  • Elément papillon présent : non
  • Type de pression : pression absolue
  • Résistance à la pression [bar] : 8
  • Résistance à la pression [kPa] : 800
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Liquide de remplissage pour le transfert de pression : huile synthétique
  • Nombre total de sorties : 1
  • Poids [g]: 118.650
  • Protégé contre les courts-circuits : oui
  • Température de stockage [°C] : -20...80
  • Stabilité à long terme : < ± 0,1; (par an)
  • Max. Burette [Ω] : 800 ; (Ub = 24 V ; (Ub - 8 V) / 20 ma)
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : 0...80
  • Plage de mesure [bar] : 0...4
  • Plage de mesure [kPa] : 0...400
  • Plage de mesure [psi] : 0...58
  • Min. Pression de rupture [bar] : 25
  • Min. Pression de rupture [kPa] : 2500
  • Min. Pression de rupture [psi] : 360
  • Min. Cycles d'impression : 10 millions
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF 815
  • Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
  • Indice de protection : IP67
  • Indice de protection: III
  • Temps de réponse de saut sortie analogique [ms] : 4
  • Connecteur : disposition des broches : 0180 - connecteur : 1 x M12 ; codage : A
  • Coefficient de température point zéro < : ± 0,2; (0...80 °C)
  • Coefficient de température de la plage : < +0,2 ; (0...80 °C)
  • Protection contre l'inversion de polarité : oui
  • Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L)
Type d'emballage

Single

Type de produit

Capteur de pression

Type

PT0505

Branchement

M12

Modèle

pression absolue

Temps de réponse

4 ms

Sorties

courant analogique

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Gamme de mesure (pression) minimale

0 kPa

Gamme de mesure (pression) (max.)

400 kPa

Plage de mesure (pression)

0 kPa à 400 kPa

Tension de fonctionnement min.

8 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

8 - 30 V/DC

Type de contact

analogique

Pression d'éclatement

25 bar

Raccord tuyau

Filetage extérieur G1/4

Température min.

0 °C

Température max.

80 °C

Poids

118.650 g

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3319695 ifm Electronic Capteur de pression 1 pc(s) PT0505 0 kPa à 400 kPa M12 analogique Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3319695 ifm Electronic Capteur de pression 1 pc(s) PT0505 0 kPa à 400 kPa M12 analogique Single

Description

Capteur de pression absolue électronique ifm PT0505
