ifm Electronic Capteur de pression 1 pc(s) PN4229 -100 kPa à 100 kPa enfichage 1 NF (R), 1 NO (T) Piece

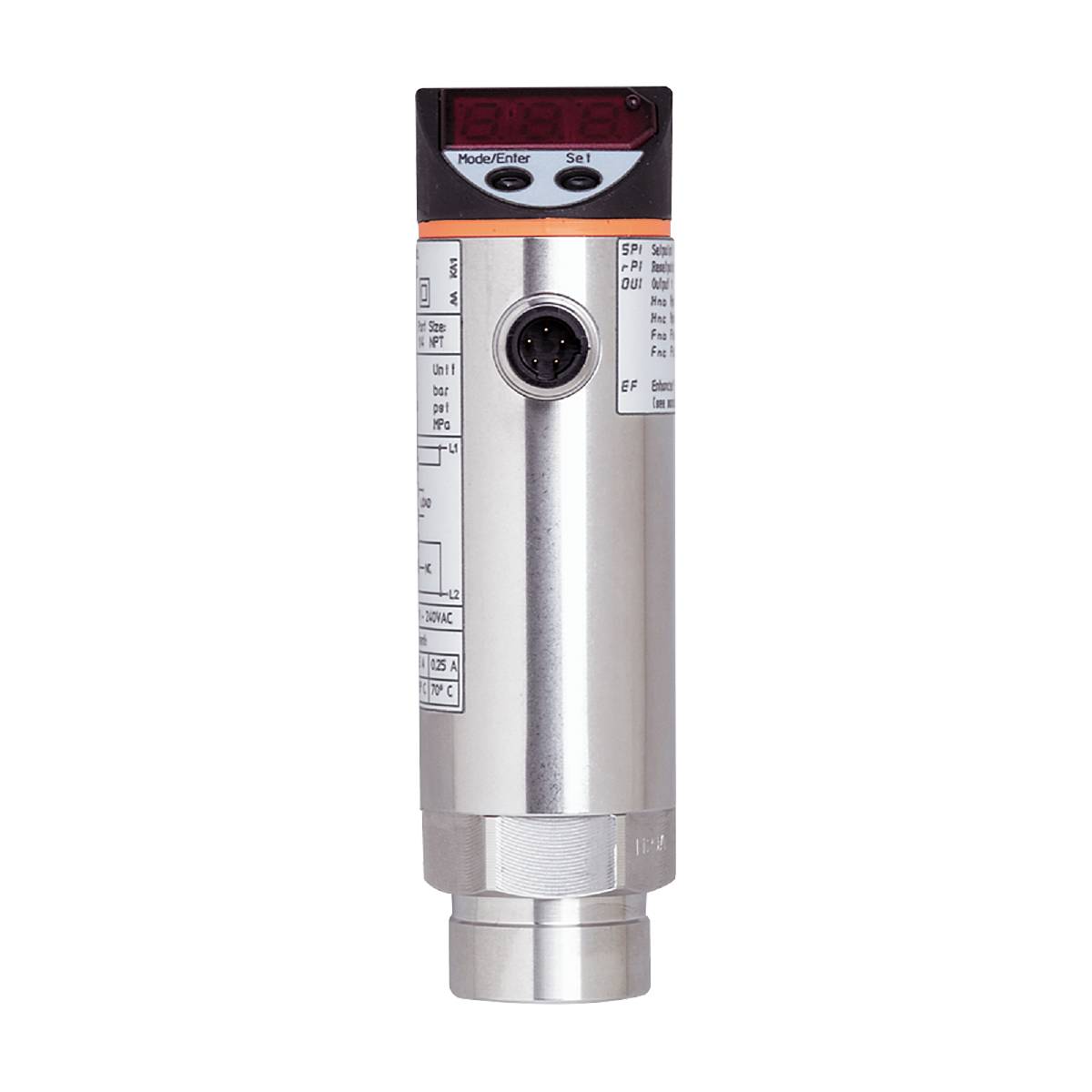

Un capteur de pression cylindrique avec un affichage numérique sur fond noir, montrant des valeurs actuelles et doté de touches de commande en haut.
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Capteur de pression
Branchement
enfichage
Modèle
pression relative
Gamme de mesure (pression) (max.)
100 kPa
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 724.95 / pièce(s))
CHF 724.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Interrupteur à pression électronique ifm PN4229

  • Sortie de commutation Triac sans potentiel pour des courants allant jusqu'à 2,5 A.
  • Pour une utilisation dans les réseaux de tension alternative
  • Unités de pression spécifiques au pays
  • Affichage LED à 4 chiffres facile à lire
  • Stable à long terme grâce à une grande résistance aux surcharges

Caractéristiques techniques

  • Nombre de sorties numériques : 1
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 1
  • Affichage : état de commutation : LED, rouge ; affichage fonctionnel : affichage LED à 7 segments ; valeurs mesurées : affichage LED à 7 segments
  • Écart de linéarité - écart de pourcentage : < ± 0,5
  • Réglage du point de commutation : touche de programmation
  • Précision du point de commutation : écart : < + 1,0
  • Température ambiante-1 [°C] : -25...80
  • Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K)
  • Application : pour une utilisation industrielle
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Signal de sortie : signal de commutation
  • Temps de mise en veille [s] : 0,2
  • Tension de fonctionnement [V] : 90...250 AC
  • Tolérance de tension de fonctionnement [%] : 5...10
  • Atténuation valeur de processus DAP [s] : 0...4
  • Intensité de courant durable de la sortie de commutation AC [ma]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
  • Elément de régulation présent : non (rééquipement possible)
  • Type d'impression : pression relative ; vide
  • Résistance à la pression [bar] : 20
  • Résistance à la pression [inHg] : 590
  • Résistance à la pression [kPa] : 2000
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Délai réglable DS, dr [s] : 0, 0,2,...10, 11,...50
  • Modèle électrique : Triac
  • Protection requise : fusible miniature conforme à la norme IEC60127-2 Sheet 1; ≤ 5 A; flink
  • Nombre total de sorties : 1
  • Poids [g]: 389.000
  • Ecart d'hystérésis : < ± 0,1
  • Par paliers de [bar] : 0,01
  • Par paliers de [inHg] : 1
  • Par paliers de [kPa] : 1
  • Protégé contre les courts-circuits : non
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,1; (par an)
  • max. Chute de tension sortie de commutation AC [V] : 2
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -25...80
  • Plage de mesure [bar] : -1...1
  • Plage de mesure [inHg] : -30...30
  • Plage de mesure [kPa] : -100...100
  • Plage de mesure [mbar] : -1000...1000
  • Min. Pression de rupture [bar] : 50
  • Min. Pression de rupture [inHg] : 1476
  • Min. Pression de rupture [kPa] : 5000
  • Min. Cycles d'impression : 100 millions
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF : 224.58
  • Tension nominale AC [V] : < 250
  • Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / contact NF ; retard de serrage/chute ; atténuation ; réglage de la valeur d'affichage ; Ecran pivotant/désactivable; écran
  • Raccord process : raccord fileté 1/4" NPT filetage intérieur
  • Point de commutation RP [bar] : -0,99...0,98
  • Point de commutation RP [inHg] : -30...29
  • Point de commutation RP [kPa] : -99...98
  • Fréquence de commutation AC [Hz] : < 160
  • Point de commutation SP [bar] : -0,97...1
  • Point de commutation SP [inHg] : -29...30
  • Point de commutation SP [kPa] : -97...100
  • Indice de protection : IP 65
  • Classe de protection : II
  • Connecteur : disposition des broches : 0093 - connecteur : 1 x 1/2" ; codage : C
  • Consommation de courant [ma] : < 10
  • Coefficient de température point zéro < : ± 0,2; (-25...80 °C)
  • Coefficient de température de la plage : < ± 0,3 ; (-25...80 °C)
  • Résistant aux surcharges : non
  • Résistant à l'inversion de polarité : non
  • Watchdog intégré : oui
  • Matériaux en contact avec Medium : 1.4305 (acier inoxydable / 303); céramique; FKM
Type d'emballage

Piece

Type de produit

Capteur de pression

Type

PN4229

Branchement

enfichage

Modèle

pression relative

Temps de réponse

0.2 s

Sorties

Triac

Précision

1.0 %

Gamme de mesure (pression) minimale

-100 kPa

Gamme de mesure (pression) (max.)

100 kPa

Plage de mesure (pression)

-100 kPa à 100 kPa

Tension de fonctionnement min.

90 V/AC

Tension de fonctionnement max.

250 V/AC

Tension de fonctionnement

90 - 250 V/AC

Courant de service

10 mA

Type de contact

1 NF (R)

1 NO (T)

Pression d'éclatement

5000 kPa

Raccord tuyau

1/4" NPT (filet. int.)

Température min.

-25 °C

Température max.

80 °C

Poids

389.000 g

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3321516 ifm Electronic Capteur de pression 1 pc(s) PN4229 -100 kPa à 100 kPa enfichage 1 NF (R), 1 NO (T) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3321516 ifm Electronic Capteur de pression 1 pc(s) PN4229 -100 kPa à 100 kPa enfichage 1 NF (R), 1 NO (T) Piece

Description

Interrupteur à pression électronique ifm PN4229
