ifm Electronic Capteur de pression 1 pc(s) PN2098 -1.25 kPa à 25 kPa M12 1 NF (R), 1 NO (T), analogique

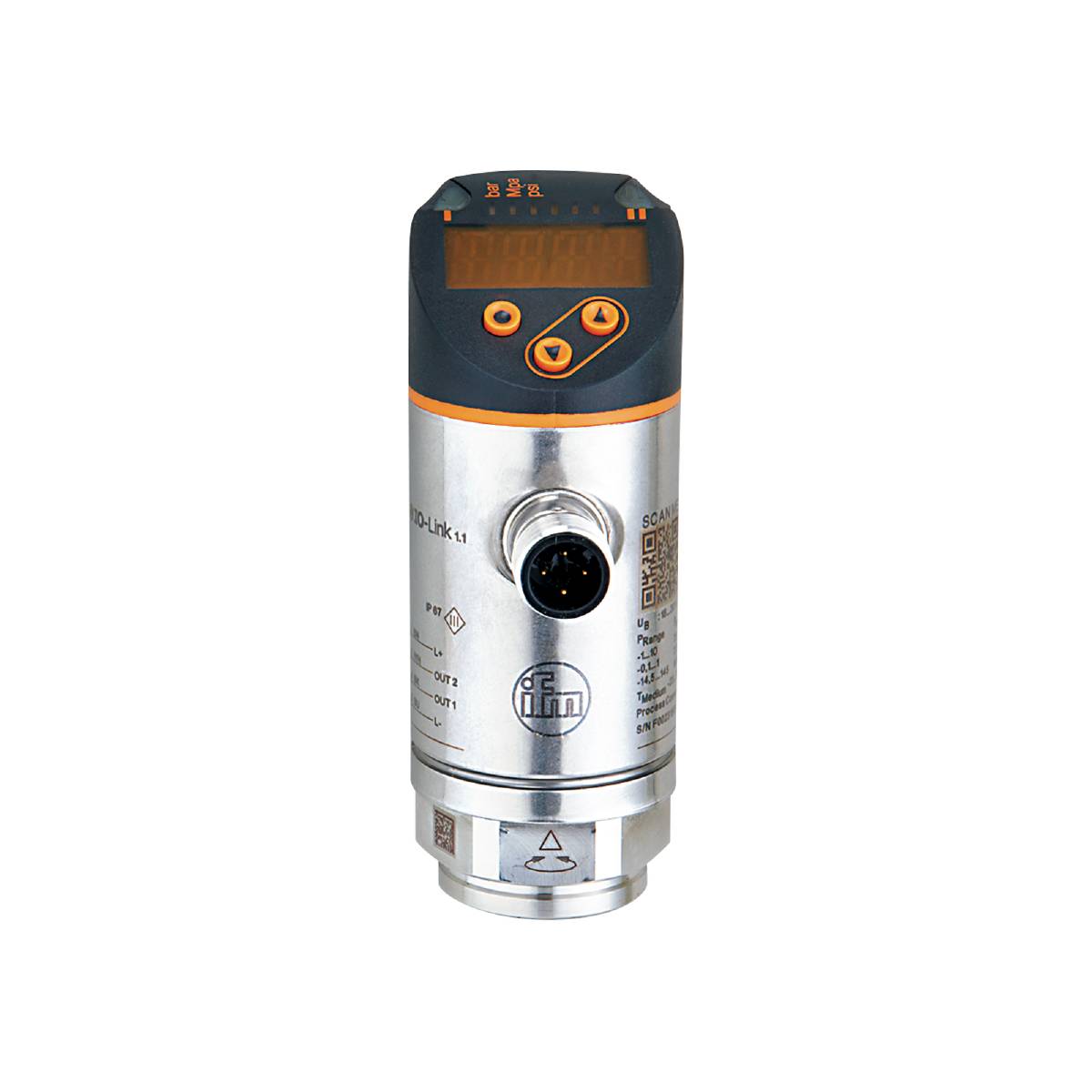

Un capteur avec un affichage numérique et des touches de commande, de forme cylindrique, en métal. Le logo de la marque et les données techniques sont visibles.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
M12
Modèle
surpression
Gamme de mesure (pression) (max.)
25 kPa
Tension de fonctionnement max.
30 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 4 décembre
Nombre
Total (CHF 684.95 / pièce(s))
CHF 684.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PN2098

  • Deux sorties de commutation, dont une programmable comme IO-Link et une comme sortie analogique
  • Indicateur de changement rouge-vert pour le marquage clair des zones de qualité
  • Orientation optimale grâce à la possibilité de tourner le raccord de processus
  • Stable à long terme grâce à une grande résistance aux surcharges
  • Modèle robuste pour une utilisation dans un environnement industriel difficile
  • Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

  • Tension de sortie analogique [V] : 0...10 ; (réglable 1:5)
  • Courant de sortie analogique [ma] : 4...20 ; (évolutif 1:5)
  • Point d'analyse [inH2O] : 15...100,4
  • Point d'onde analogique [kPa] : 3,75...25
  • Point d'analyse [mbar] : 37,5...250
  • Point d'articulation analogique [mmWS] : 385...2550
  • Point de départ analogique [inH2O] : -5...80,2
  • Point de départ analogique [kPa] : -1,25...20
  • Point de départ analogique [mbar] : -12,5...200
  • Point de départ analogique [mmWS] : -125...2040
  • Temps de réponse [ms] : < 1,5
  • Nombre de sorties analogiques : 1
  • Nombre de sorties numériques : 2
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
  • Affichage : écran : 4 x LED, vert (mbar, mmWS, kPa, inH2O); Etat de commutation : 2 x LED, jaune ; valeurs mesurées : affichage alphanumérique, rouge / vert, 4 chiffres
  • Révision IO-Link : 1.1
  • Déviation de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (réglage de la valeur minimale); LS = réglage du point limite)
  • Elément de mesure : cellule de mesure de pression capacitive céramique
  • Précision du point de commutation : plage : < ± 0,4 ; (Turn down 1:1)
  • Norme SDCI : IEC 61131-9
  • Type de transmission IO-Link : COM2 (38,4 kBaud)
  • Température ambiante-1 [°C] : -25...80
  • Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation industrielle
  • Modèle de protection contre les courts-circuits : cadencé
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
  • Classe de port maître requise : A ; (si la broche 2 n'est pas connectée : B)
  • Temps de mise en veille [s] : 0,3
  • Caractéristique spéciale : contacts dorés
  • Tension de fonctionnement [V] : 18...30 DC ; (selon SEL/PEL)
  • Atténuation sortie analogique dAA [s] : 0...4
  • Atténuation valeur de processus DAP [s] : 0...4
  • Intensité de courant durable de la sortie de commutation DC [ma] : 250
  • Elément de régulation présent : non (rééquipement possible)
  • Type d'impression : pression relative
  • Résistance à la pression [inH2O] : 4000
  • Résistance à la pression [kPa] : 1000
  • Résistance à la pression [mbar] : 10000
  • Résistance à la pression [mmWS] : 102000
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Temps de temporisation réglable DS, dr [s] : 0...50
  • Version électrique : PNP/NPN
  • Nombre total de sorties : 2
  • Poids [g] : 237.500
  • Remarques sur la précision / l'écart : précision du point de commutation, écart de la courbe caractéristique sous DNVGL : < ± 1 %
  • Ecart d'hystérésis : < ± 0,1; (Turn down 1:1)
  • Par incréments de - Factory setting / CMPT = 2 [inH2O] : 0.2
  • Par incréments de - Factory setting / CMPT = 2 [kPa] : 0,05
  • Par incréments de - Factory setting / CMPT = 2 [mbar] : 0,5
  • Par paliers de - Factory setting / CMPT = 2 [mmWS] : 5
  • Par paliers de - Status_B High Resolution / CMPT = 3 [inH2O] : 0.1
  • Par paliers de - Status_B High Resolution / CMPT = 3 [kPa] : 0,01
  • Par paliers de - Status_B High Resolution / CMPT = 3 [mbar] : 0.1
  • Par paliers de - Status_B High Resolution / CMPT = 3 [mmWS] : 1
  • Fonctions IO-Link (azcyclique) - Factory setting / CMPT = 2 : marquage spécifique à l'application
  • Fonctions IO-Link (azcyclique) - Status_B High Resolution / CMPT = 3 : marquage spécifique à l'application
  • Résolution IO-Link impression - Factory setting / CMPT = 2 [mbar] : 0.1
  • Résolution IO-Link - Status_B High Resolution / CMPT = 3 [mbar] : 0.1
  • Interface de communication : IO-Link
  • Protection contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,05 ; (Turn down 1:1 ; par 6 mois)
  • Max. Temps de montée sortie analogique [ms] : 3
  • Max. Bürde [Ω]: 500
  • max. Chute de tension sortie de commutation DC [V] : 2
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -25...80
  • Plage de mesure [bar] : -0,0125...0,25
  • Plage de mesure [inH2O] : -5...100,4
  • Plage de mesure [kPa] : -1,25...25
  • Plage de mesure [mbar] : -12,5...250
  • Plage de mesure [mmWS] : -127...2549
  • Min. Distance entre SP et RP - Factory setting / CMPT = 2 [inH2O] : 0,6
  • Min. Distance entre SP et RP - Factory setting / CMPT = 2 [kPa] : 0,15
  • Min. Distance entre SP et RP - Factory setting / CMPT = 2 [mbar] : 1,5
  • Min. Distance entre SP et RP - Factory setting / CMPT = 2 [mmWS] : 15
  • Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [inH2O] : 0,5
  • Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [kPa] : 0.11
  • Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [mbar] : 1.1000000000000001
  • Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [mmWS] : 11
  • Min. Pression de rupture [inH2O] : 12000
  • Min. Pression de rupture [kPa]: 3000
  • Min. Pression de rupture [mbar] : 30000
  • Min. Pression de rupture [mmWS] : 306000
  • Min. Cycles d'impression : 100 millions
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • Min. Résistance de charge [Ω] : 2000
  • Min. Durée du cycle de traitement - Factory setting / CMPT = 2 [ms] : 2.3
  • Min. Temps de cycle de traitement - statut_B High Resolution / CMPT = 3 [ms] : 3
  • MTTF : 145
  • Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / contact NF ; temporisation de commutation / retour ; atténuation ; unité d'affichage ; sortie de courant/tension
  • Profile - Factory setting / CMPT = 2 : Smart Sensor : process Data variable ; identification de l'appareil, diagnostic de l'appareil
  • Profils - Status_B High Resolution / CMPT = 3 : Smart Sensor ED2 : capteur de mesure numérique (0x000A), identification et diagnostic (0x4000)
  • Raccord process : raccord fileté G 1/4 filetage intérieur (DIN en ISO 1179-2)
  • Point de commutation RP - Factory setting / CMPT = 2 [inH2O] : -4,8...100
  • Point de commutation RP - Factory setting / CMPT = 2 [kPa] : -1,2...24,9
  • Point de commutation RP - Factory setting / CMPT = 2 [mbar] : -12...249
  • Point de commutation RP - Factory setting / CMPT = 2 [mmWS] : -122...2539
  • Point de commutation RP - statut_B High Resolution / CMPT = 3 [inH2O] : -4,8...100
  • Point de commutation RP - statut_B High Resolution / CMPT = 3 [kPa] : -1,2...24,9
  • Point de retour RP - statut_B High Resolution / CMPT = 3 [mbar] : -12...249
  • Point de commutation RP - statut_B High Resolution / CMPT = 3 [mmWS] : -120...2540
  • Fréquence de commutation DC [Hz] : < 500
  • Point de commutation SP - Factory setting / CMPT = 2 [inH2O] : -4,4...100,4
  • Point de commutation SP - Factory setting / CMPT = 2 [kPa] : -1,09...25
  • Point de commutation SP - Factory setting / CMPT = 2 [mbar] : -10,9...250
  • Point de commutation SP - Factory setting / CMPT = 2 [mmWS] : -112...2550
  • Point de commutation SP - Status_B High Resolution / CMPT = 3 [inH2O] : -4,4...100,4
  • Point de commutation SP - Status_B High Resolution / CMPT = 3 [kPa] : -1,1...25
  • Point de commutation SP - Status_B High Resolution / CMPT = 3 [mbar] : -11...250
  • Point de commutation SP - Status_B High Resolution / CMPT = 3 [mmWS] : -110...2550
  • Indice de protection : IP 65 ; IP 67
  • Indice de protection: III
  • Mode SIO : oui
  • Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
  • Consommation de courant [ma] : < 35
  • Coefficient de température point zéro < : ± 0,2; (-0...80 °C)
  • Coefficient de température de la plage : < +0,2 ; (-0...80 °C)
  • Résistant aux surcharges : oui
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Watchdog intégré : oui
  • Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; Al2O3 (céramique) ; FKM
Type de produit

Capteur de pression

Type

PN2098

Branchement

M12

Modèle

surpression

Sorties

PNP

NPN

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Interfaces

IO-Link

Gamme de mesure (pression) minimale

-1.25 kPa

Gamme de mesure (pression) (max.)

25 kPa

Plage de mesure (pression)

-1.25 kPa à 25 kPa

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

18 - 30 V/DC

Type de contact

1 NF (R)

1 NO (T)

analogique

IP65

Raccord tuyau

Filetage intérieur G1/4

Température min.

-25 °C

Température max.

80 °C

Poids

0.2220 kg

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3321423 ifm Electronic Capteur de pression 1 pc(s) PN2098 -1.25 kPa à 25 kPa M12 1 NF (R), 1 NO (T), analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3321423 ifm Electronic Capteur de pression 1 pc(s) PN2098 -1.25 kPa à 25 kPa M12 1 NF (R), 1 NO (T), analogique
