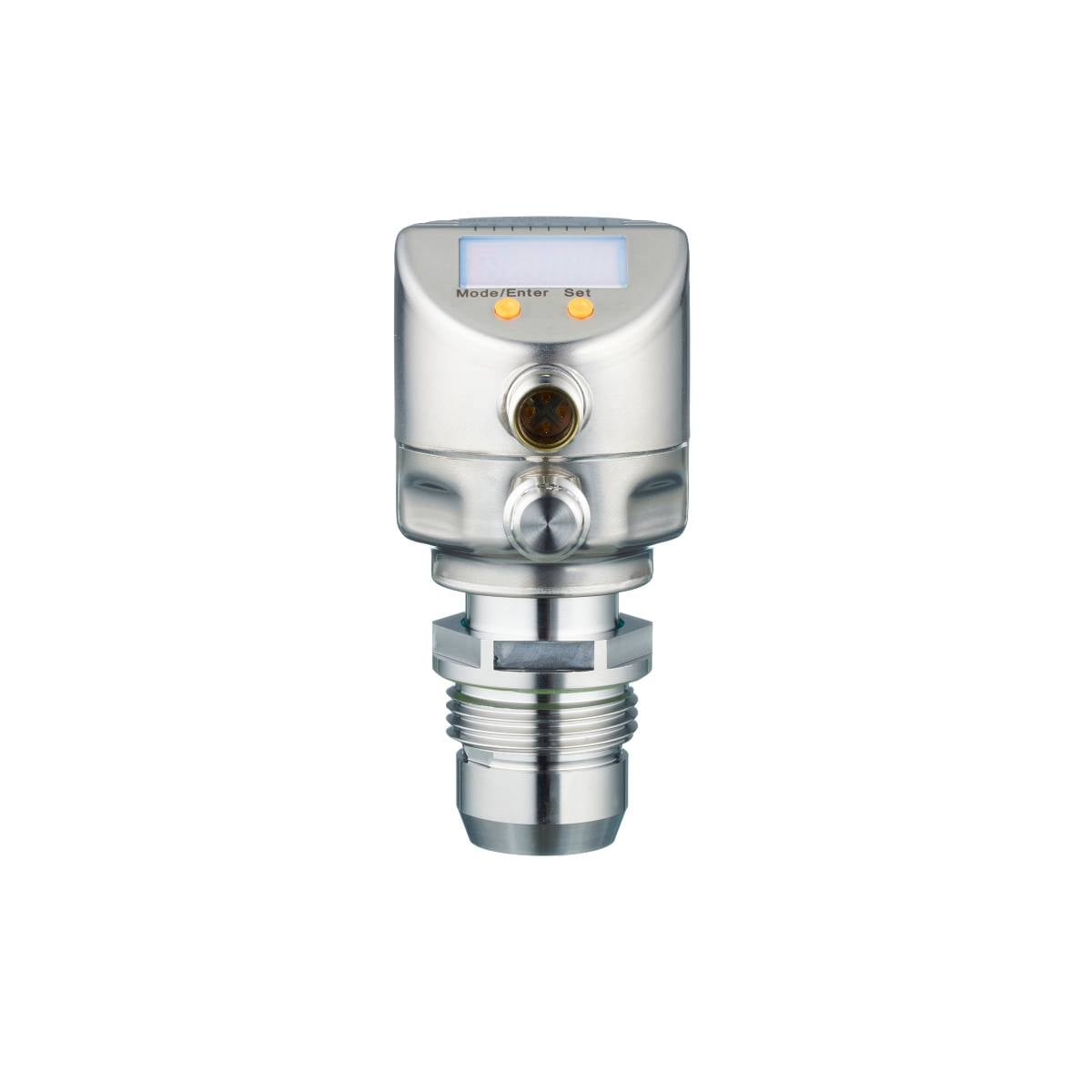

Photo non contractuelle
ifm Electronic Capteur de pression 1 pc(s) PI2894 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
Type de produit
Capteur de pression
Branchement
M12
Gamme de mesure (pression) (max.)
1 MPa
Tension de fonctionnement max.
32 V/DC
Type de contact
1 NF (R)
1 NO (T)
analogique
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 1'304.95 / pièce(s))
CHF 1'304.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de pression électronique ifm PI2894
- Boîtier robuste en acier inoxydable pour une utilisation dans l'industrie alimentaire et des boissons
- Design à encastrer frontal
- Résistant au nettoyage à haute pression avec des produits de nettoyage agressifs
- Haute résistance à la température et degré de protection élevé
- Sortie analogique et de commutation programmable
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
- Point d'analyse [bar] : 1,5...10
- Point d'onde analogique [MPa] : 0,15...1
- Point d'onde analogique [psi] : 21,8...145
- Point de départ analogique [bar] : -1...7,5
- Point de départ analogique [MPa] : -0,1...0,75
- Point de départ analogique [psi] : -14,5...108,7
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 2
- Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
- Affichage : unité d'affichage : LED, vert ; état de commutation : LED, jaune ; affichage fonctionnel : affichage alphanumérique, 4 chiffres ; valeurs mesurées : affichage alphanumérique, 4 chiffres
- Unité d'affichage : bar; psi; MPa; % de la plage
- Résistance à la pression [MPa] : 5
- Résistance à la pression [psi] : 725
- Par paliers de [MPa] : 0,001
- IO-Link révision: 1.0
- Déviation de la courbe caractéristique : < ± 0,2 ; (Turn down 1:1, linéarité, y compris l'hystérésis et la répétabilité, réglage du point limite selon DIN en IEC 62828-1)
- Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
- Plage de mesure [MPa] : -0,1...1
- Min. Pression d'éclatement [MPa] : 15
- Point de réarmement RP [MPa] : -0,1...0,998
- Point de commutation SP [MPa] : -0,098...1
- Précision du point de commutation : plage : < + 0,2 ; (Turn down 1:1)
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
- Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
- Classe de port maître requise : A.
- Temps de mise en veille - 2_conducteurs [s] : 1
- Temps de mise en veille - 3_conducteurs [s] : 0,5
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement - 2_conducteurs [V] : 20...32 DC
- Tension de fonctionnement - 3_conducteurs [V] : 18...32 DC
- Atténuation sortie analogique dAA [s] : 0,01...99,99
- Atténuation valeur de processus DAP [s] : 0...30
- Intensité de courant durable de la sortie de commutation DC - 3_conducteurs [ma] : 250
- Type d'impression : pression relative ; vide
- Résistance à la pression [bar] : 50
- Version électrique : PNP/NPN
- Nombre total de sorties : 2
- Poids [g] : 378.500
- Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
- Par paliers de [bar] : 0,01
- Par paliers de [psi] : 0.1
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
- MAWP pour les applications conformément à CRN [bar] : 50
- Max. Bürde - 2_conducteurs [Ω] : 300
- Max. Bürde - 3_conducteurs [Ω] : (UB - 10 V) / 20 ma
- max. Chute de tension sortie de commutation DC - 3_conducteurs [V] : 2
- Milieux : supports solides et solides ; milieux liquides et gazeux
- Température moyenne [°C] : -25...125 ; (145 max. 1h)
- Plage de mesure [bar] : -1...10
- Plage de mesure [psi] : -14,5...145
- Min. Temps de réponse sortie de commutation DAP - 3_conducteurs [ms] : 3
- Min. Pression de rupture [bar] : 150
- Min. Pression de rupture [psi] : 2175
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- Min. Durée du cycle de traitement [ms] : 2.3
- MTTF: 148.85
- Profils : aucun profil
- Raccord process : raccord fileté G 1 filetage extérieur cône d'étanchéité attention : l'appareil ne doit être monté que dans un raccord process pour cône d'étanchéité G1 ! ; le cône d'étanchéité G1A de l'appareil ne convient que pour les adaptateurs avec butée métallique !
- Données de processus analogiques : 1
- Données de processus binaires : 2
- Point de commutation RP [bar] : -1...9,98
- Point de commutation RP [psi] : -14,5...144,7
- Fréquence de commutation DC - 3_conducteurs [Hz] : 125
- Point de commutation SP [bar] : -0,98...10
- Point de commutation SP [psi] : -14,2...145
- INDICE DE PROTECTION : IP 67; IP 68; IP 69K
- Indice de protection: III
- Mode SIO : oui
- Temps de réponse de saut sortie analogique - 2_conducteurs [ms] : 45
- Temps de réponse de saut sortie analogique - 3_conducteurs [ms] : 7
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant - 2_conducteurs [ma] : 3,6...21
- Consommation de courant - 3_conducteurs [ma] : < 45
- Coefficient de température point zéro < : ± 0,05; (0...70 °C)
- Coefficient de température de la plage : < ± 0,15 ; (0...70 °C)
- Résistant aux surcharges : oui
- Résistance au vide [mbar] : -1000
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
- Type de produit
Capteur de pression
- Type
PI2894
- Branchement
M12
- Sorties
PNP
NPN
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
IO-Link
- Gamme de mesure (pression) minimale
-0.1 MPa
- Gamme de mesure (pression) (max.)
1 MPa
- Plage de mesure (pression)
-0.1 MPa à 1 MPa
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
32 V/DC
- Tension de fonctionnement
18 - 32 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
- Température min.
-25 °C
- Température max.
80 °C
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3321717 ifm Electronic Capteur de pression 1 pc(s) PI2894 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321717 ifm Electronic Capteur de pression 1 pc(s) PI2894 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
Description
Capteur de pression électronique ifm PI2894
