Name: ifm Electronic Capteur de pression 1 pc(s) PI2602 -0.1 MPa à 10 MPa M12 1 NF (R), 1 NO (T), analogique Single
Brand: ifm Electronic
SKU: 3321705
Availability: BackOrder

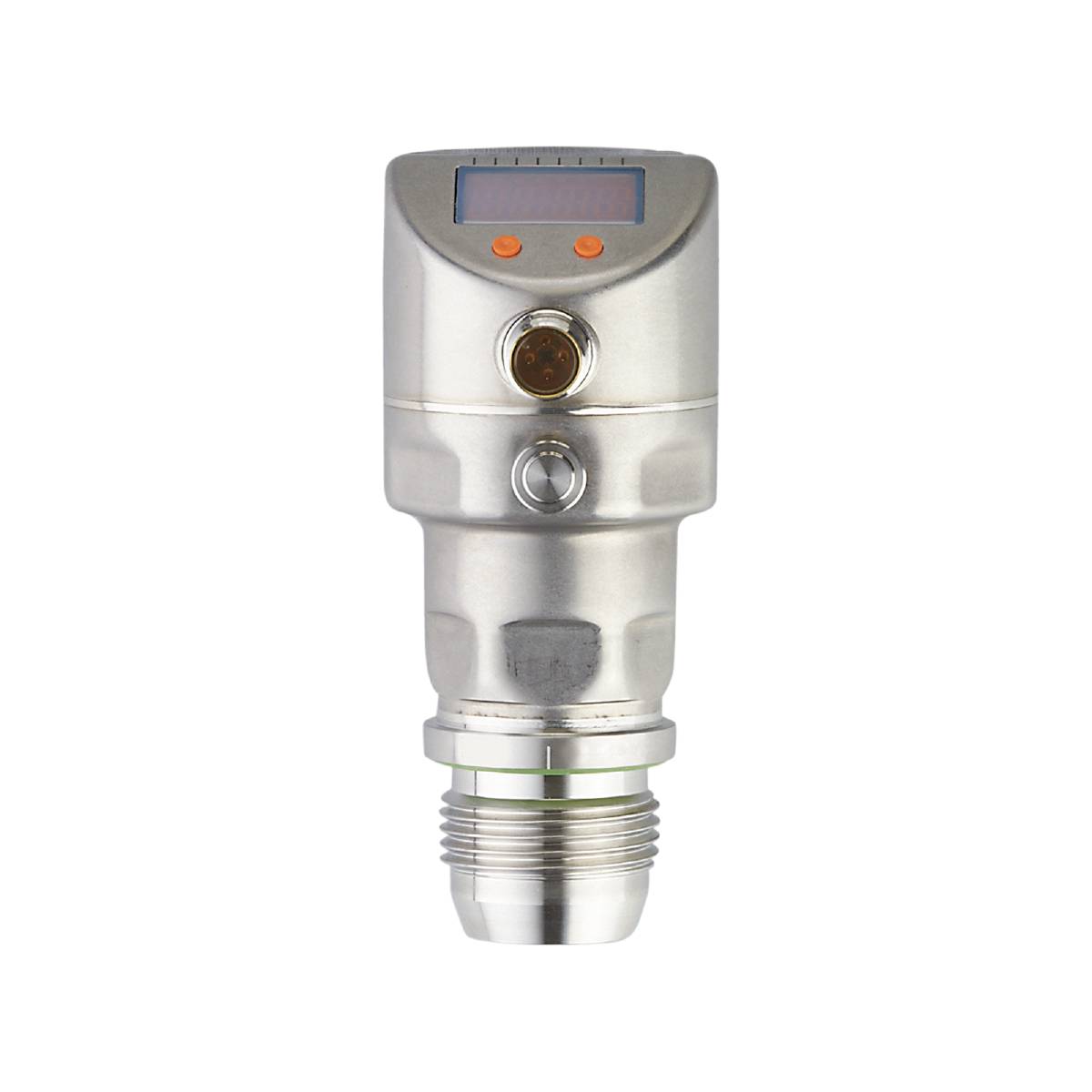

Un capteur de pression cylindrique en argent avec un affichage numérique et un bouton sur un fond noir, destiné à surveiller les valeurs de pression.

Photo non contractuelle

Type d'emballage

Single

Type de produit

Capteur de pression

Branchement

M12

Modèle

pression relative

Gamme de mesure (pression) (max.)

10 MPa

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 1'064.95 / pièce(s))

CHF 1'394.95

-24 %

CHF 1'064.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PI2602

Boîtier robuste en acier inoxydable pour une utilisation dans l'industrie alimentaire et des boissons
Design à encastrer frontal
Résistant au nettoyage à haute pression avec des produits de nettoyage agressifs
Haute résistance à la température et degré de protection élevé
Sortie analogique et de commutation programmable
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
Point d'analyse [bar] : 24...100
Point d'onde analogique [MPa] : 2,4...10
Point d'onde analogique [psi] : 348...1450
Point de départ analogique [bar] : -1...75
Point de départ analogique [MPa] : -0,1...7,5
Point de départ analogique [psi] : -15...1088
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 2
Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
Affichage : unité d'affichage : LED, vert ; état de commutation : LED, jaune ; affichage fonctionnel : affichage alphanumérique, 4 chiffres ; valeurs mesurées : affichage alphanumérique, 4 chiffres
Unité d'affichage : bar; MPa; psi; % de la plage
Résistance à la pression [MPa] : 20
Résistance à la pression [psi] : 2900
Par paliers de [MPa] : 0,01
IO-Link révision: 1.0
Déviation de la courbe caractéristique : < ± 0,5 ; (Turn down 1:1, linéarité, y compris l'hystérésis et la répétabilité, réglage du point limite selon DIN en IEC 62828-1)
Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
Plage de mesure [MPa] : -0,1...10
Min. Pression d'éclatement [MPa] : 65
Point de réarmement RP [MPa] : -0,1...9,98
Point de commutation SP [MPa] : -0,08...10
Précision du point de commutation : plage : < +/- 0,5 ; (Turn down 1:1)
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : -25...80
Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
Modèle de protection contre les courts-circuits : cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
Utilisable sous certaines conditions pour : utilisation dans des milieux gazeux à des pressions de > 25 bar uniquement sur demande
Classe de port maître requise : A.
Temps de mise en veille - 2_conducteurs [s] : 1
Temps de mise en veille - 3_conducteurs [s] : 0,5
Caractéristique spéciale : contacts dorés
Tension de fonctionnement - 2_conducteurs [V] : 20...32 DC
Tension de fonctionnement - 3_conducteurs [V] : 18...32 DC
Atténuation sortie analogique dAA [s] : 0,01...99,99
Atténuation valeur de processus DAP [s] : 0...30
Intensité de courant durable de la sortie de commutation DC - 3_conducteurs [ma] : 250
Type d'impression : pression relative ; vide
Résistance à la pression [bar] : 200
Version électrique : PNP/NPN
Nombre total de sorties : 2
Poids [g] : 374.000
Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
Par paliers de [bar] : 0.1
Par paliers de [psi] : 1
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -40...100
Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
Max. Bürde - 2_conducteurs [Ω] : 300
Max. Bürde - 3_conducteurs [Ω] : (UB - 10 V) / 20 ma
max. Chute de tension sortie de commutation DC - 3_conducteurs [V] : 2
Milieux : supports solides et solides ; milieux liquides et gazeux
Température moyenne [°C] : -25...125 ; (145 max. 1h)
Plage de mesure [bar] : -1...100
Plage de mesure [psi] : -15...1450
Min. Temps de réponse sortie de commutation DAP - 3_conducteurs [ms] : 3
Min. Pression de rupture [bar] : 650
Min. Pression de rupture [psi] : 9425
Min. Cycles d'impression : 100 millions
Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
Min. Durée du cycle de traitement [ms] : 2.3
MTTF 154
Profils : aucun profil
Raccord process : raccord fileté G 1 filetage extérieur cône d'étanchéité
Données de processus analogiques : 1
Données de processus binaires : 2
Point de commutation RP [bar] : -1...99,8
Point de commutation RP [psi] : -15...1448
Fréquence de commutation DC - 3_conducteurs [Hz] : 125
Point de commutation SP [bar] : -0,8...100
Point de commutation SP [psi] : -12...1450
INDICE DE PROTECTION : IP 67; IP 68; IP 69K
Indice de protection: III
Mode SIO : oui
Temps de réponse de saut sortie analogique - 2_conducteurs [ms] : 45
Temps de réponse de saut sortie analogique - 3_conducteurs [ms] : 7
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant - 2_conducteurs [ma] : 3,6...21
Consommation de courant - 3_conducteurs [ma] : < 45
Coefficient de température point zéro < : ± 0,2; (0...70 °C)
Coefficient de température de la plage : < +0,2 ; (0...70 °C)
Sans rêve : oui
Résistant aux surcharges : oui
Résistance au vide [mbar] : -1000
Protection contre l'inversion de polarité : oui
Watchdog intégré : oui
Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE

Type d'emballage: Single

Type de produit: Capteur de pression

Type: PI2602

Branchement: M12

Modèle: pression relative

Temps de réponse: 3 ms

Sorties: PNP
NPN

Signal de sortie (min.): 4 mA

Sortie de signal max.: 20 mA

Interfaces: IO-Link

Gamme de mesure (pression) minimale: -0.1 MPa

Gamme de mesure (pression) (max.): 10 MPa

Plage de mesure (pression): -0.1 MPa à 10 MPa

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 32 V/DC

Tension de fonctionnement: 18 - 32 V/DC

Type de contact: 1 NF (R)
1 NO (T)
analogique

Température min.: -25 °C

Température max.: 80 °C

Poids: 374.000 g

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

UKCA: non pertinent
