ifm Electronic Capteur de pression 1 pc(s) PG2737 -5 kPa à 100 kPa M12 1 NF (R), 1 NO (T), analogique Single

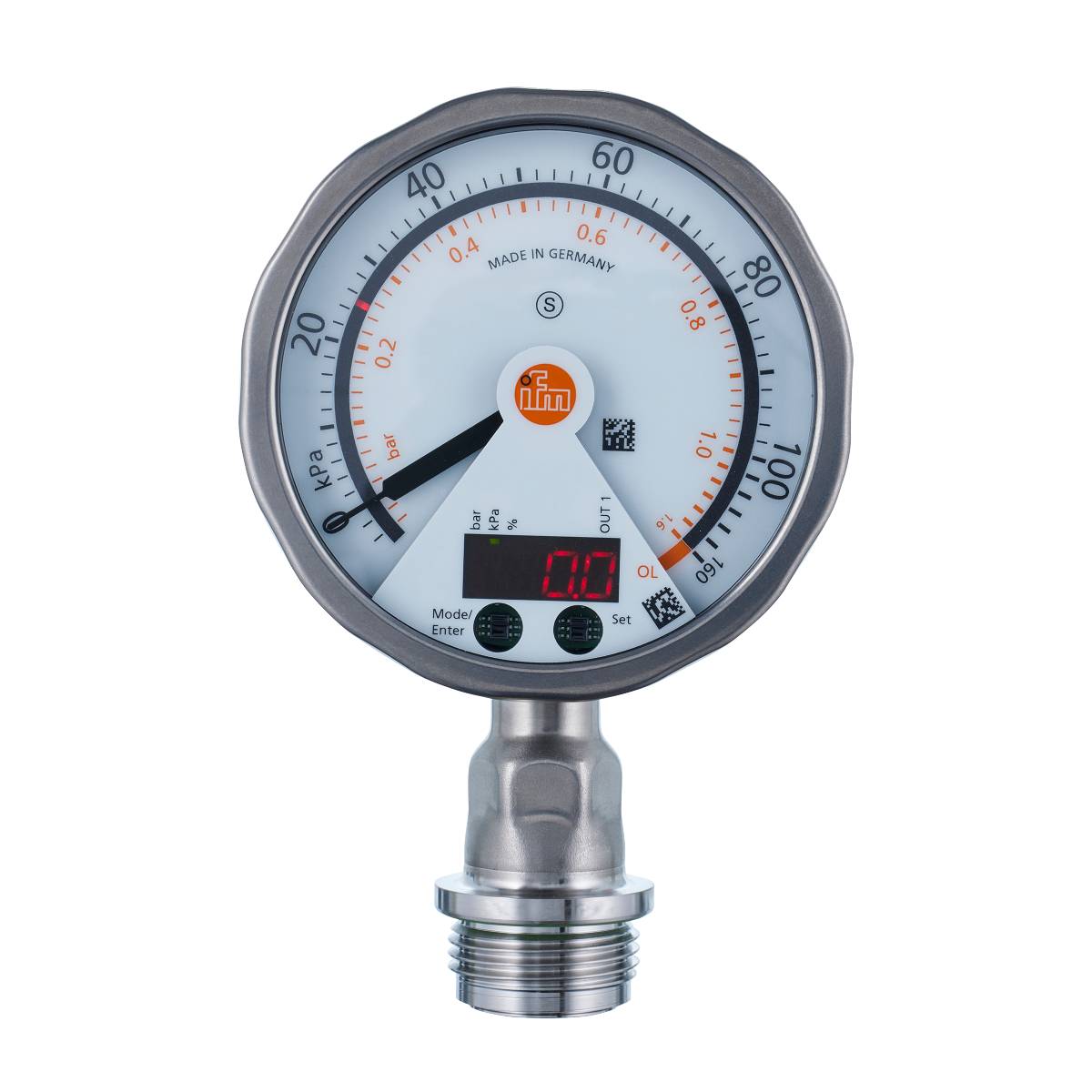

Un manomètre argenté avec affichage numérique et échelle de 0 à 100 kPa, fabriqué en Allemagne.
Photo non contractuelle
Type d'emballage
Single
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
100 kPa
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 4 décembre
Nombre
Total (CHF 964.95 / pièce(s))
CHF 964.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PG2737 avec affichage analogique

  • Affichage analogique, bouton-poussoir et émetteur dans un seul appareil
  • Très bonne lisibilité même à une grande distance
  • Écran pivotant avec bargraphe LED pour l'affichage des points de commutation
  • Design hygiénique pour répondre aux besoins de l'industrie alimentaire et des boissons
  • Connexion de processus à encastrer avant pour une utilisation dans les processus CIP et SIP

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
  • Point d'analyse [bar] : 0,2...1,6
  • Point d'onde analogique [kPa] : 20...160
  • Point de départ analogique [bar] : -0,05...1,35
  • Point de départ analogique [kPa] : -5...135
  • Temps de réponse [ms] : < 10
  • Nombre de sorties analogiques : 1
  • Nombre de sorties numériques : 1
  • Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
  • Affichage : unité d'affichage : 2 x LED, vert ; état de commutation : LED, jaune ; points de commutation : anneau LED, rouge; affichage des fonctions: affichage alphanumérique, rouge 4 chiffres; valeurs mesurées: affichage analogique, 0...350°, orientable, pointeur non visible à l'état « sans courant » ; valeurs mesurées : affichage alphanumérique, 4 chiffres en rouge
  • Déviation de la courbe caractéristique : < ± 0,2 ; (Turn down 1:1 linéarité, y compris hystérésis et précision de répétition réglage du point limite selon DIN 16086)
  • Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
  • Principe de mesure niveau : hydrostatique
  • Précision du point de commutation : plage : < + 0,2 ; (Turn down 1:1)
  • Température ambiante-1 [°C] : -25...80
  • Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
  • Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
  • Modèle de protection contre les courts-circuits : cadencé
  • Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
  • Signal de sortie : signal de commutation ; signal analogique ; (configurable)
  • Temps de mise en veille [s] : 6
  • Caractéristique spéciale : contacts dorés
  • Tension de fonctionnement [V] : 18...32 DC
  • Atténuation sortie analogique dAA [s] : 0,01...30
  • Atténuation valeur de processus DAP [s] : 0,01...30
  • Intensité de courant durable de la sortie de commutation DC [ma] : 250
  • Type d'impression : pression relative
  • Résistance à la pression [bar] : 10
  • Résistance à la pression [kPa] : 1000
  • Version électrique : PNP/NPN
  • Plage d'affichage étendue max. [Bar] : 1.6
  • Plage d'affichage étendue max. [KPa] : 160
  • Nombre total de sorties : 2
  • Poids [g] : 514.900
  • Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
  • Par paliers de [bar] : 0,001
  • Par paliers de [kPa] : 0.1
  • Protection contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
  • MAWP pour les applications conformément à CRN [bar] : 10
  • Max. Bürde [Ω] : (UB - 10 V) / 20 ma
  • max. Chute de tension sortie de commutation DC [V] : 2
  • Milieux : supports solides et solides ; milieux liquides et gazeux
  • Température moyenne [°C] : -25...125 ; (145 max. 1h)
  • Plage de mesure [bar] : -0,05...1
  • Plage de mesure [kPa] : -5...100
  • Plage de mesure [mbar] : -50...1000
  • Min. Pression de rupture [bar] : 30
  • Min. Pression de rupture [kPa]: 3000
  • Min. Cycles d'impression : 100 millions
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF : 95
  • Raccord process : raccord fileté G 1 filetage extérieur Aseptoflex Vario
  • Point de commutation RP [bar] : -0,05...1,598
  • Point de commutation RP [kPa] : -5...159,8
  • Fréquence de commutation DC [Hz] : 50
  • Point de commutation SP [bar] : -0,048...1,6
  • Point de commutation SP [kPa] : -4,8...160
  • INDICE DE PROTECTION : IP 67 ; IP 69K
  • Indice de protection: III
  • ECHELLE disponible : oui
  • Temps de réponse de saut sortie analogique [ms] : 25
  • Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
  • Consommation de courant [ma] : < 70 ; (24 V)
  • Coefficient de température point zéro < : ± 0,05; (0...70 °C)
  • Coefficient de température de la plage : < ± 0,15 ; (0...70 °C)
  • Sans rêve : oui
  • Résistant aux surcharges : oui
  • Protection contre l'inversion de polarité : oui
  • Watchdog intégré : oui
  • Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
Type d'emballage

Single

Type de produit

Capteur de pression

Type

PG2737

Branchement

M12

Modèle

pression relative

Sorties

PNP

NPN

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Gamme de mesure (pression) minimale

-5 kPa

Gamme de mesure (pression) (max.)

100 kPa

Plage de mesure (pression)

-5 kPa à 100 kPa

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

32 V/DC

Tension de fonctionnement

18 - 32 V/DC

Type de contact

1 NF (R)

1 NO (T)

analogique

Pression d'éclatement

30 bar

Raccord tuyau

Filetage extérieur G1

Température min.

-25 °C

Température max.

80 °C

Poids

514.900 g

Conforme à la norme RoHS

oui

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3321733 ifm Electronic Capteur de pression 1 pc(s) PG2737 -5 kPa à 100 kPa M12 1 NF (R), 1 NO (T), analogique Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3321733 ifm Electronic Capteur de pression 1 pc(s) PG2737 -5 kPa à 100 kPa M12 1 NF (R), 1 NO (T), analogique Single

Description

Capteur de pression électronique ifm PG2737 avec affichage analogique
