ifm Electronic Capteur de pression 1 pc(s) PG2736 -12 kPa à 250 kPa M12 1 NF (R), 1 NO (T), analogique Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
250 kPa
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 869.52 / pièce(s))
CHF 869.52
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

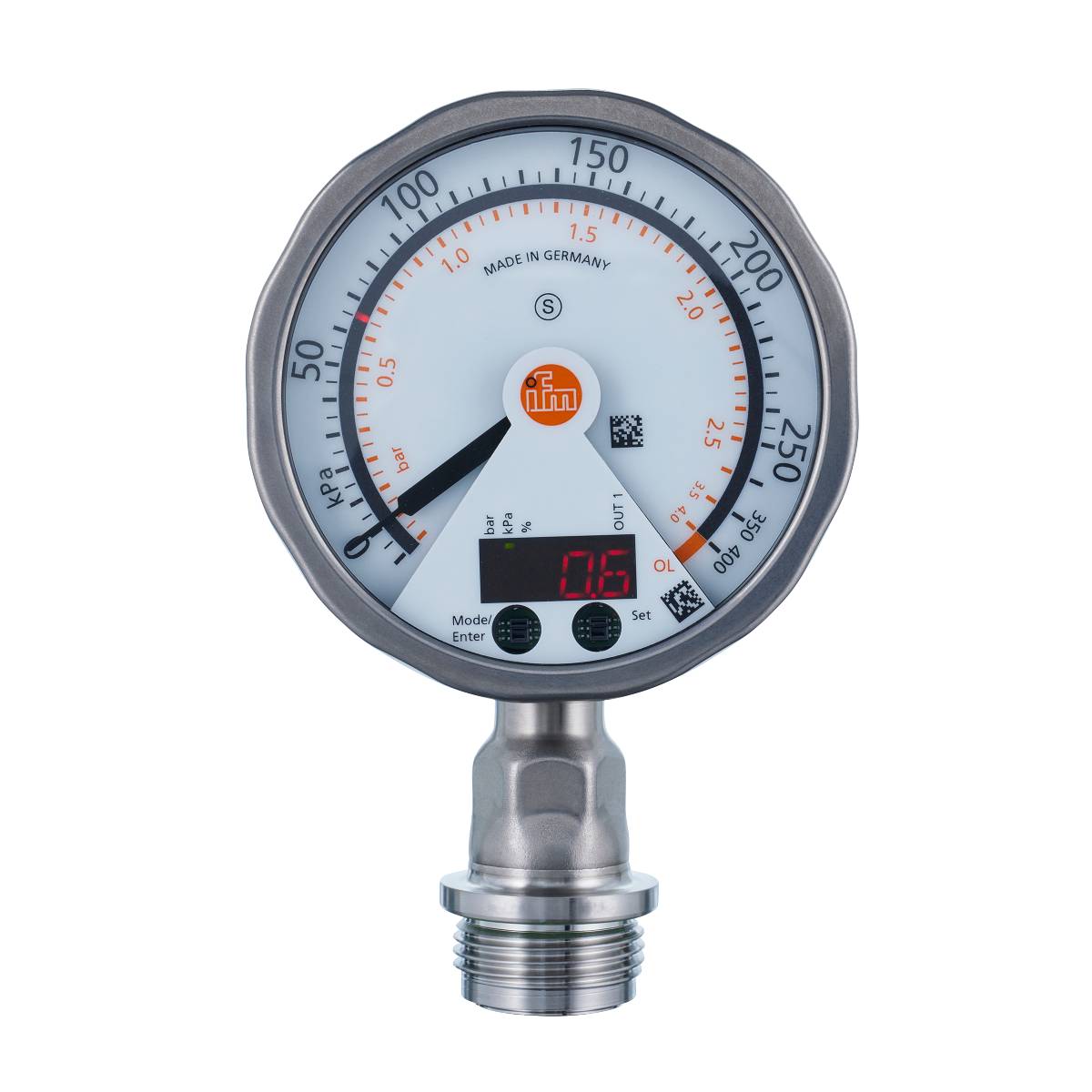

Capteur de pression électronique ifm PG2736 avec affichage analogique
- Affichage analogique, bouton-poussoir et émetteur dans un seul appareil
- Très bonne lisibilité même à une grande distance
- Écran pivotant avec bargraphe LED pour l'affichage des points de commutation
- Boîtier en acier inoxydable robuste et hygiénique pour répondre aux besoins de l'industrie alimentaire et des boissons
- Connexion de processus à encastrer avant pour une utilisation dans les processus CIP et SIP
Caractéristiques techniques
- Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
- Point d'onde analogique [bar] : 0,5...4
- Point d'onde analogique [kPa] : 50...400
- Point de départ analogique [bar] : -0,124...3,37
- Point de départ analogique [kPa] : -12,4...337
- Temps de réponse [ms] : < 10
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : unité d'affichage : 2 x LED, vert ; état de commutation : LED, jaune ; points de commutation : anneau LED, rouge; affichage des fonctions: affichage alphanumérique, rouge 4 chiffres; valeurs mesurées: affichage analogique, 0...350°, orientable, pointeur non visible à l'état « sans courant » ; valeurs mesurées : affichage alphanumérique, 4 chiffres en rouge
- Déviation de la courbe caractéristique : < ± 0,2 ; (Turn down 1:1 linéarité, y compris hystérésis et précision de répétition réglage du point limite selon DIN 16086)
- Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
- Principe de mesure niveau : hydrostatique
- Précision du point de commutation : plage : < + 0,2 ; (Turn down 1:1)
- Température ambiante-1 [°C] : -25...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
- Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; (configurable)
- Temps de mise en veille [s] : 6
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...32 DC
- Atténuation sortie analogique dAA [s] : 0,01...30
- Atténuation valeur de processus DAP [s] : 0,01...30
- Intensité de courant durable de la sortie de commutation DC [ma] : 250
- Type d'impression : pression relative
- Résistance à la pression [bar] : 20
- Résistance à la pression [kPa] : 2000
- Version électrique : PNP/NPN
- Plage d'affichage étendue max. [Bar] : 4
- Plage d'affichage étendue max. [KPa] : 400
- Nombre total de sorties : 2
- Poids [g] : 510.400
- Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
- Par paliers de [bar] : 0,002
- Par paliers de [kPa] 0,2
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
- MAWP pour les applications conformément à CRN [bar] : 20
- Max. Bürde [Ω] : (UB - 10 V) / 20 ma
- max. Chute de tension sortie de commutation DC [V] : 2
- Milieux : supports solides et solides ; milieux liquides et gazeux
- Température moyenne [°C] : -25...125 ; (145 max. 1h)
- Plage de mesure [bar] : -0,124...2,5
- Plage de mesure [kPa] : -12,4...250
- Plage de mesure [mbar] : -124...2500
- Min. Pression de rupture [bar] : 50
- Min. Pression de rupture [kPa] : 5000
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- MTTF : 95
- Raccord process : raccord fileté G 1 filetage extérieur Aseptoflex Vario
- Point de commutation RP [bar] : -0,124...3,996
- Point de commutation RP [kPa] : -12,4...399,6
- Fréquence de commutation DC [Hz] : 50
- Point de commutation SP [bar] : -0,12...4
- Point de commutation SP [kPa] : -12...400
- INDICE DE PROTECTION : IP 67 ; IP 69K
- Indice de protection: III
- ECHELLE disponible : oui
- Temps de réponse de saut sortie analogique [ms] : 25
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 70 ; (24 V)
- Coefficient de température point zéro < : ± 0,05; (0...70 °C)
- Coefficient de température de la plage : < ± 0,15 ; (0...70 °C)
- Sans rêve : oui
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
- Type d'emballage
Piece
- Type de produit
Capteur de pression
- Type
PG2736
- Branchement
M12
- Modèle
pression relative
- Sorties
PNP
NPN
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Gamme de mesure (pression) minimale
-12 kPa
- Gamme de mesure (pression) (max.)
250 kPa
- Plage de mesure (pression)
-12 kPa à 250 kPa
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
32 V/DC
- Tension de fonctionnement
18 - 32 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
- Pression d'éclatement
50 bar
- Température min.
-25 °C
- Température max.
80 °C
- Poids
510.400 g
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3321704 ifm Electronic Capteur de pression 1 pc(s) PG2736 -12 kPa à 250 kPa M12 1 NF (R), 1 NO (T), analogique Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321704 ifm Electronic Capteur de pression 1 pc(s) PG2736 -12 kPa à 250 kPa M12 1 NF (R), 1 NO (T), analogique Piece
Description
Capteur de pression électronique ifm PG2736 avec affichage analogique
