Name: ifm Electronic Capteur de niveau et de température LT3924 LT3924 Tension de fonctionnement (gamme): 18 - 30 V/DC 1 pc(s)
Brand: ifm Electronic
SKU: 3321553
Availability: BackOrder

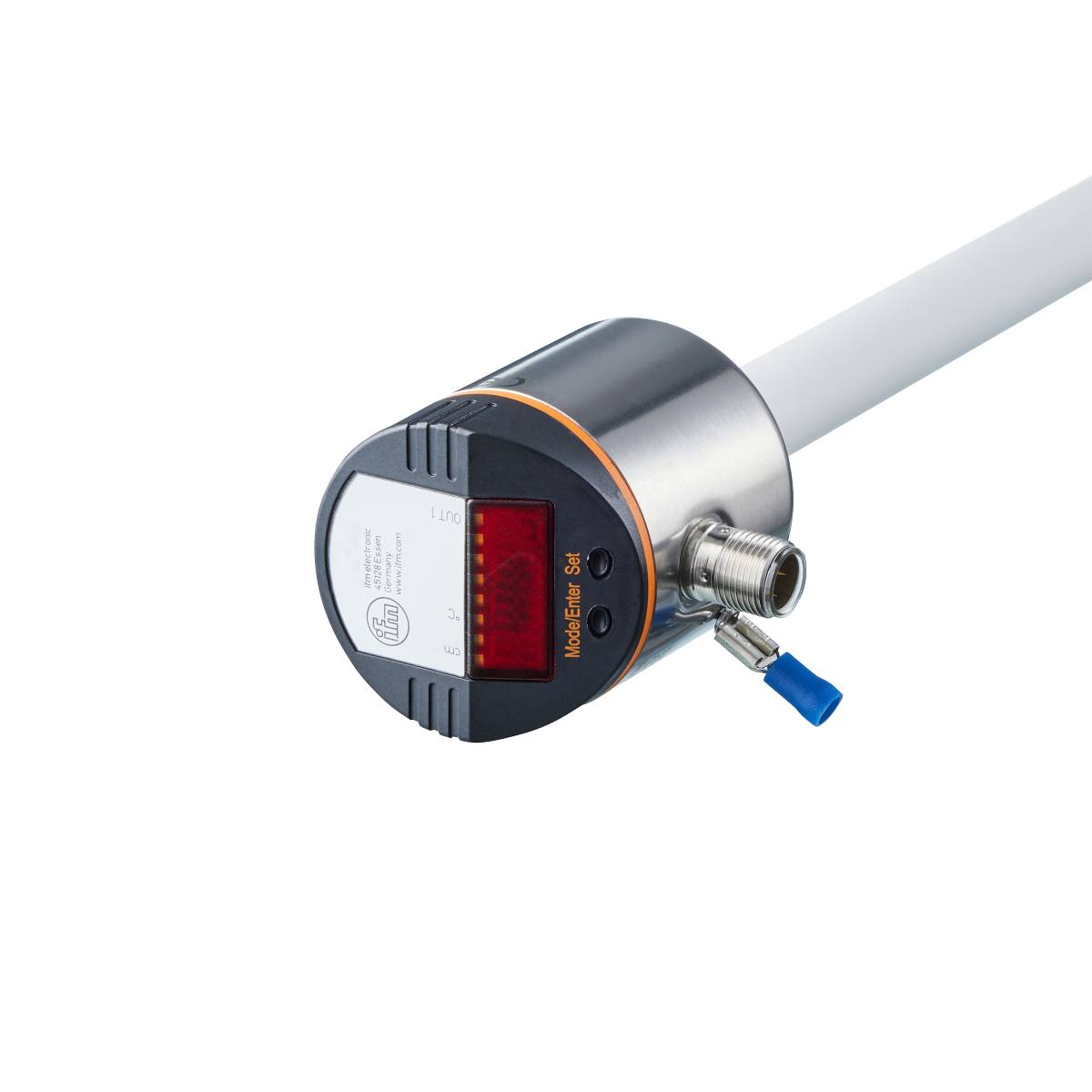

Un dispositif cylindrique avec un affichage numérique et plusieurs connexions, probablement un capteur, devant un fond neutre.

Photo non contractuelle

Type de produit

Capteur de niveau et de température

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Type d'emballage

Piece

Type

LT3924

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 639.95 / pièce(s))

CHF 639.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur électronique ifm LT3924 pour le niveau et la température

Surveillance fiable du niveau de remplissage dans les conteneurs et les réservoirs
Pour une utilisation dans l'eau, les huiles et les lubrifiants de refroidissement
Réglage confortable de la fonction de commutation et des points de commutation
Surveillance du niveau et de la température avec un seul appareil
Affichage LED à 4 chiffres facile à lire
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Dimensions [mm] : Ø 16
Plage active A [mm] : 585
Tension de sortie analogique [V] : 0...10, inversable
Courant de sortie analogique [ma] : 4...20, inversable
Dynamique de réponse T09 - surveillance de la température [s] : 90
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 1
Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
Affichage : écran : 2 x LED, vert (cm, °C,) ; état de commutation : 1 x LED, jaune ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
Résistance à la pression [MPa] : 0,05
Révision IO-Link : 1.1
Norme SDCI : IEC 61131-9
Longueur de tige L [mm] : 728
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : 0...60
Réglage d'usine : huiles minérales
Précision de répétition : ± 2
Résolution [mm] : 5
Résolution - contrôle de la température [K] : 0.5
Résolution sortie de commutation - contrôle de la température [K] : 0,5
Modèle protection contre les courts-circuits : thermique, cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; IO-Link
Classe de port maître requise : A.
Temps de mise en veille [s] : < 3
Tension de fonctionnement [V] : 18...30 DC
Intensité de courant durable de la sortie de commutation DC [ma] : 200
Constante diélectrique du support : > 2
Version électrique : PNP/NPN
Nombre total de sorties : 2
Poids [g] : 509.750
Hystérésis OP - plage de réglage [mm] : 4
Par incréments de - plage de réglage [mm] : 10
Par paliers de - surveillance de la température [°C] : 0.5
Plage inactive I1 / I2 [mm] : 104 / 39
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -25...80
Max. Bürde [Ω]: 500
max. Chute de tension sortie de commutation DC [V] : 2,5
Milieu : liquide de refroidissement à base d'eau; huiles; milieux à base d'huile; eau; milieux similaires à l'eau
Température moyenne - lubrifiant pour embout [°C] : 0...35 ; (avec tube de température E43102 35...55)
Température moyenne - Oel [°C] : 0...70
Température moyenne - eau [°C] : 0...35 ; (avec tube de température E43102 35...55)
Température moyenne à court terme - Oel [°C] : 0...90; (< 1 h)
Plage de mesure - contrôle de la température [°C] : -20...90
Erreur de mesure : ± 5
Min. Résistance de charge [Ω] : 2000
Min. Durée du cycle de traitement [ms] : 4.5
MTTF 223
Non utilisable pour : milieux fortement conducteurs ; milieux adhérents ; granulés ; matériaux en vrac ; acides ; feuilles
Tension du signal zéro [V] : 0
Courant de signal zéro [ma] : 4,0
Possibilités de paramétrage : hystérésis / fenêtre ; N/O / N/O ; logique de commutation ; sortie courant/tension ; position SP/RP ; réglage OP; sélection du support; réglage du décalage; retard de commutation/de retour
Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
Données de processus analogiques : 4
Données de processus binaires : 1
Point de référence OP - plage de réglage [mm] : 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
Point de commutation RP - plage de réglage [mm] : 50...580
Point de commutation RP - contrôle de la température [°C] : -20...89,5
Point de commutation SP - plage de réglage [mm] : 60...590
Point de commutation SP - contrôle de la température [°C] : -19,5...90
Précision du point de commutation - contrôle de la température [K] : ± 1,5
Indice de protection : IP67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
Consommation de courant [ma] : < 50
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Tension de signal complet [V] : 10
Courant de signal complet [ma] : 20
Matériaux en contact avec Medium : PP

Type d'emballage: Piece

Type de produit: Capteur de niveau et de température

Type: LT3924

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 18 - 30 V/DC

Spécificités: afficheur LED

Branchement: M12

Temps de réponse: 90 s

Sorties: PNP
NPN

Matériau: PP

Température min. des médias: 0 °C

Température max. des médias: 70 °C

Poids: 509.750 g

Température ambiante min.: 0 °C

Température ambiante max.: 60 °C

Longueur: 728 mm

Diamètre: 16 mm

Dim.: (Ø x L) 16 mm x 728 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
