Name: ifm Electronic Capteur de niveau électronique LR8010 LR8010 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Brand: ifm Electronic
SKU: 3321536
Availability: BackOrder

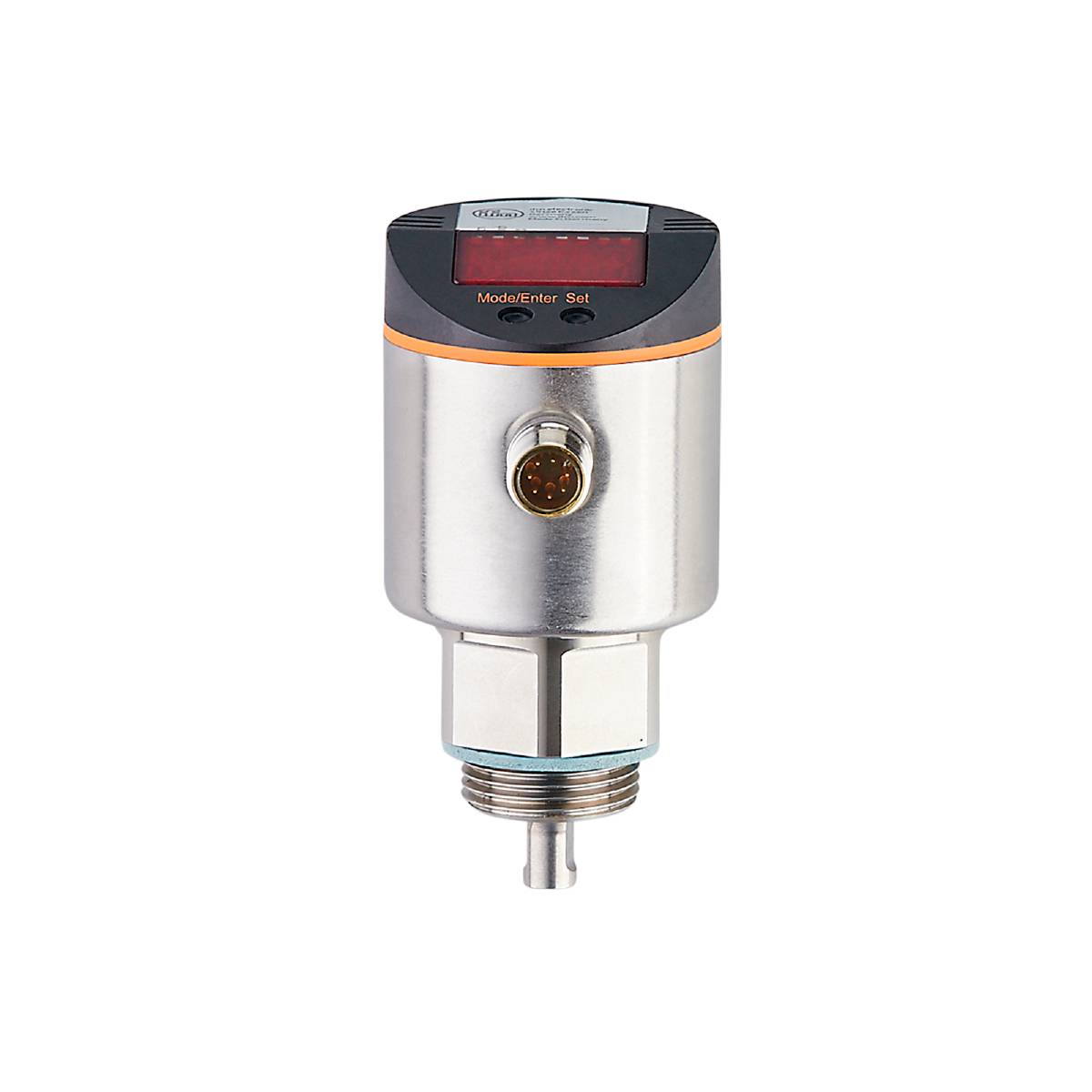

Un capteur cylindrique avec boîtier métallique et affichage numérique sur fond noir.

Photo non contractuelle

Type de produit

Capteur de niveau électronique

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Plage de mesure (max.)

1.58 m

Type

LR8010

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 629.95 / pièce(s))

CHF 629.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de niveau électronique ifm LR8010

Pour une surveillance fiable du niveau des réservoirs et des conteneurs
Convient pour l'eau, les huiles et les lubrifiants de refroidissement
En cas d'utilisation comme protection contre le surremplissage avec homologation selon WHG
Système modulaire en électronique d'évaluation et tige de sonde
Adaptation aux différentes hauteurs de récipient en réduisant la tige de la sonde
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Plage active A [mm] : L-40 ; (pour le réglage sur huile et milieux à base d'huile : L-60)
Nombre de sorties numériques : 4
Nombre d'entrées et de sorties : nombre de sorties numériques : 4
Affichage : écran : 3 x LED, vert ; état de commutation : 4 x LED, jaune ; niveau : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
Révision IO-Link : 1.1
Principe de mesure niveau : micro-ondes guidées
Norme SDCI : IEC 61131-9
Longueur de tige L [mm] : 100...1600
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : 0...60
Application : pour une utilisation industrielle
Résolution [mm] : 1
Modèle protection contre les courts-circuits : thermique, cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation
Classe de port maître requise : A.
Temps de mise en veille [s] : < 3
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...30 DC
Intensité de courant durable de la sortie de commutation DC [ma] : 200
Constante diélectrique du support : ≥ 2
Résistance à la pression [bar] : 4
Version électrique : PNP
Milieux recommandés : eau; milieux à base d'eau; lubrifiants à base d'eau; huiles; milieux à base d'huile
Nombre total de sorties : 4
Poids [g]: 402.000
Hystérésis - plage de réglage [mm] : > 5
Hystérésis OP - plage de réglage [mm] : 10
Par incréments de - plage de réglage [mm] : 5
Plage inactive I1 / I2 [mm] : 30 / 10 ; (pour le réglage sur huile et milieux à base d'huile : 30 / 30)
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -25...80
max. Chute de tension sortie de commutation DC [V] : 2,5
Milieux : liquides
Erreur de mesure [mm] : ± 7
Fréquence de mesure [Hz] : 4
Min. Durée du cycle de traitement [ms] : 2.3
Montage : fonctionne uniquement en association avec la tige de sonde et le tube coaxial
MTTF : 198
Non utilisable pour : voir mode d'emploi, chapitre « utilisation conforme à la destination ».
Erreur de décalage [mm] : 5
Profils : aucun profil
Raccord process : raccord fileté G 3/4 filetage extérieur
Données de processus analogiques : 1
Données de processus binaires : 4
Température process [°C] : 0...80 ; (voir remarque sous remarques)
Point de commutation RP - plage de réglage [mm] : 10... L-35
Point de commutation SP - plage de réglage [mm] : 15...L-30
Indice de protection : IP67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0066 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 30
Influence de la température par 10 K : ± 0,2 %
Point de remplissage OP - plage de réglage [mm] : 70...L-30
Résistant aux surcharges : oui
Résistance au vide [mbar] : -500
Protection contre l'inversion de polarité : oui
Matériaux en contact avec Medium : capteur : 1.4305 (acier inoxydable / 303) ; 1.4435 (acier inoxydable / 316L) ; PTFE ; FKM ; renforcé de fibres NBR ; tige de sonde : 1.4404 (acier inoxydable / 316L) ; tube coaxial : 1.4301 (acier inoxydable / 304) ; 1.4404 (acier inoxydable / 316L) ; 1.4310 (acier inoxydable / 301) ; renforcé de fibres de qualité PPS
Précision de répétition [mm] : ± 5
Homologation : WHG ; approbation générale des autorités de contrôle du bâtiment ; protection contre le surremplissage

Type de produit: Capteur de niveau électronique

Type: LR8010

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 18 - 30 V/DC

Branchement: M12

Sorties: PNP

Plage de mesure (min.): 0.02 m

Plage de mesure (max.): 1.58 m

Plage de mesure: 0.02 - 1.58 m

Température ambiante min.: 0 °C

Température ambiante max.: 60 °C

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent
