Name: ifm Electronic Capteur de niveau électronique LK8122 LK8122 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage de mes
Brand: ifm Electronic
SKU: 3321328
Availability: BackOrder

Un élément métallique en forme de L avec une tête noire, une connexion USB et un voyant LED bleu ; probablement un chargeur.

Photo non contractuelle

Type de produit

Capteur de niveau électronique

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Plage de mesure (max.)

0.221 m

Type

LK8122

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 534.95 / pièce(s))

CHF 534.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de niveau électronique ifm LK8122

Pour une surveillance fiable du niveau des réservoirs et des conteneurs
Convient pour l'eau, les huiles et les lubrifiants de refroidissement
Affichage LED à 4 chiffres facile à lire
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Dimensions [mm] : Ø 16
Plage active A [mm] : 195
Nombre de sorties numériques : 4
Nombre d'entrées et de sorties : nombre de sorties numériques : 4
Affichage : écran : 2 x LED, vert (cm, inch) ; état de commutation : 4 x LED, jaune (OUT4...OUT1) ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
Révision IO-Link : 1.1
Principe de mesure niveau : capacitif
Norme SDCI : IEC 61131-9
Longueur de tige L [mm] : 264
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : 0...60
Réglage d'usine : liquide de refroidissement à base d'eau ; eau ; milieux similaires à l'eau
Précision de répétition : ± 2
Résolution [mm] : 5
Modèle protection contre les courts-circuits : thermique, cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; IO-Link
Pression du réservoir [bar] : 0,5 ; (pour montage avec accessoires de montage : E43001 - E43007, E43019)
Pression du réservoir [MPa] : 5 ; (pour montage avec accessoires de montage : E43001 - E43007, E43019)
Classe de port maître requise : A.
Temps de mise en veille [s] : < 3
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...30 DC
Intensité de courant durable de la sortie de commutation DC [ma] : 200
Constante diélectrique du support : > 2
Version électrique : PNP/NPN
Nombre total de sorties : 4
Poids [g] : 290 400
Hystérésis OP - plage de réglage [mm] : 2
Par incréments de - plage de réglage [mm] : 5
Plage inactive I1 / I2 [mm] : 53 / 16
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -25...80
Max. Vitesse du changement de niveau [mm/s] : 100
max. Chute de tension sortie de commutation DC [V] : 2,5
Milieu : liquide de refroidissement à base d'eau; huiles; milieux à base d'huile; eau; milieux similaires à l'eau

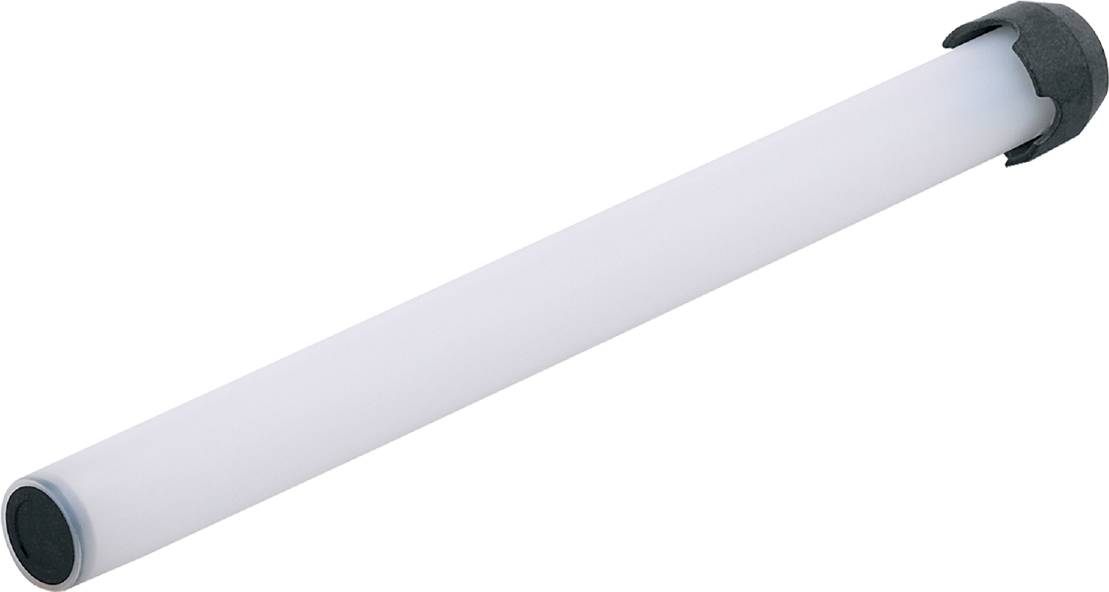

Température moyenne - lubrifiant pour embout [°C] : 0...35 ; (avec tube de température E43100 : 35...65)
Température moyenne - Oel [°C] : 0...70
Température moyenne - eau [°C]: 0...35; (avec tube de température E43100: 35...65)
Température moyenne à court terme - Oel [°C] : 0...90; (< 1 h)
Erreur de mesure : ± 5
Min. Temps de cycle de traitement [ms]: 3.2
MTTF 227
Non utilisable pour : milieux fortement conducteurs ; milieux adhérents ; granulés ; matériaux en vrac ; acides ; alcalis; secteur alimentaire et galvanisation
Possibilités de paramétrage : hystérésis / fenêtre ; N/O / N/O ; logique de commutation ; position SP/RP ; réglage OP ; sélection du support ; réglage du décalage ; temporisation de commutation/de réinitialisation
Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
Données de processus analogiques : 2
Données de processus binaires : 4
Point de référence OP - plage de réglage [mm] : 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
Point de commutation RP - plage de réglage [mm] : 20...195
Point de commutation SP - plage de réglage [mm] : 25...200
Indice de protection : IP67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0066 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 50
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Matériaux en contact avec Medium : PP

Type de produit: Capteur de niveau électronique

Type: LK8122

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 18 - 30 V/DC

Spécificités: afficheur LED

Branchement: M12

Sorties: PNP
NPN

Matériau: PP

Matériau du boîtier: PBT

Température min. des médias: 0 °C

Température max. des médias: 70 °C

Pression de service (max.): 0.5 bar

Plage de mesure (min.): 0.025 m

Plage de mesure (max.): 0.221 m

Plage de mesure: 0.025 - 0.221 m

: IP67

Poids: 0.3194 kg

Température ambiante min.: 0 °C

Température ambiante max.: 60 °C

Longueur: 264 mm

Diamètre: 16 mm

Dim.: (Ø x L) 16 mm x 264 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui
