Name: ifm Electronic Capteur de débit mécatronique SB2257 SB2257 Tension de fonctionnement (gamme): 18 - 30 V/DC 1 pc(s)
Brand: ifm Electronic
SKU: 3321574
Availability: BackOrder

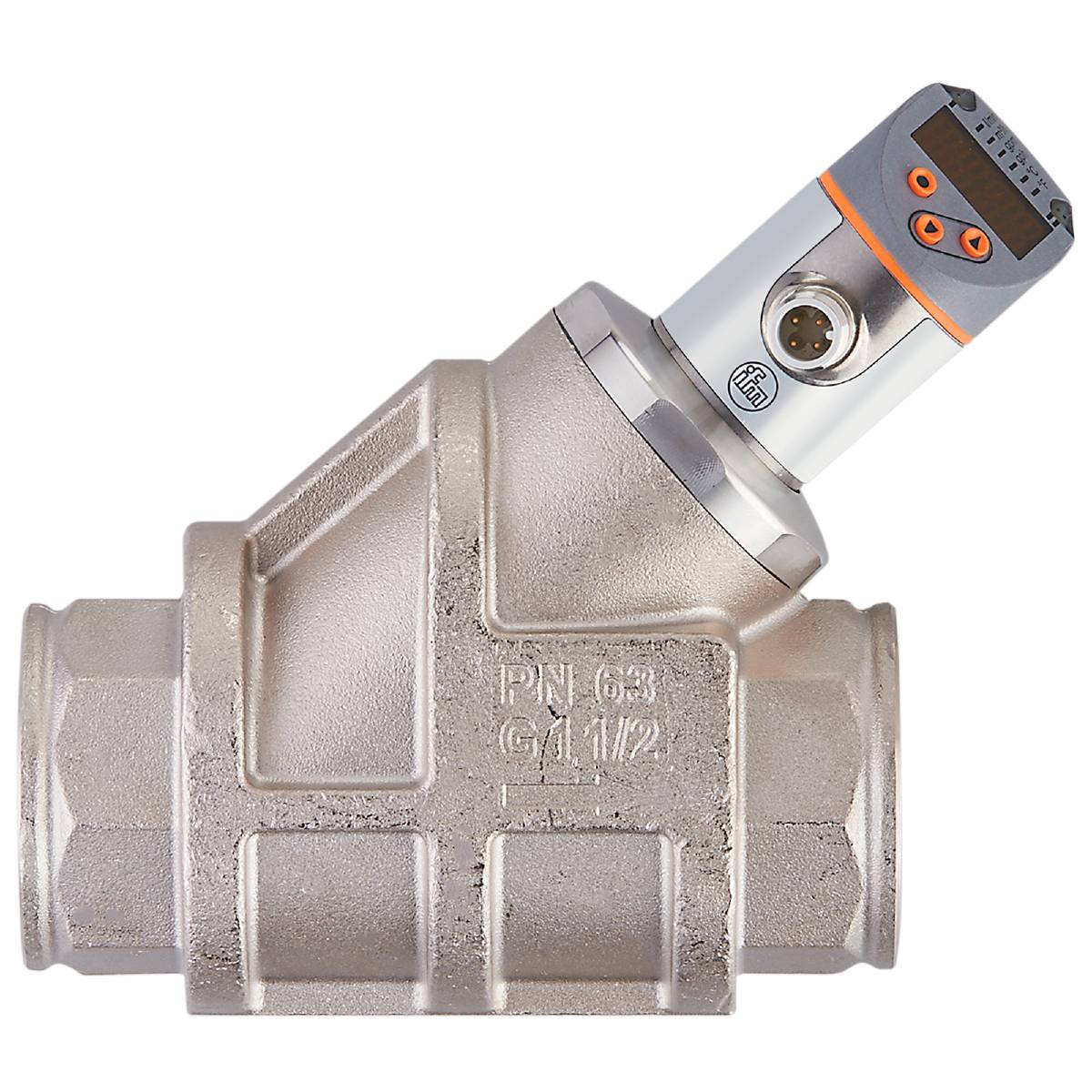

Une valve en argent avec un capteur numérique sur fond noir. Sur la valve sont inscrites les mentions 'PN 63' et 'G 1/2'.

Photo non contractuelle

Type de produit

Capteur de débit mécatronique

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Type

SB2257

Tension de fonctionnement

18 - 30 V/DC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 669.95 / pièce(s))

CHF 669.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de débit mécatronique ifm SB2257

Pas d'altération due à un changement rapide du débit ou de la température
Une dynamique de mesure élevée réduit la diversité des variantes
Aucune route d'entrée et de sortie nécessaire
La compensation d'huile spécifique offre de meilleurs résultats de mesure
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Courant de sortie analogique [ma] : 4...20
Dynamique de réponse T05 / T09 - surveillance de la température [s] : T09 = 120 (Q > 1 l/min)
Temps de réponse - contrôle de courant [s] : 0,01
Affichage : afficheur : 6 x LED, vert ; état de commutation : 2 x LED, jaune ; valeurs mesurées : affichage alphanumérique, affichage alterné rouge / vert 4 chiffres ; programmation : affichage alphanumérique, 4 chiffres
Zone d'affichage - contrôle de la température [°C] : -32...122
Zone d'affichage - contrôle de la température [°F] : -25,6...251,6
Zone d'affichage [gph] : 0...3805
Plage d'affichage [gpm] : 0...63,4
Plage d'affichage [l/min] : 0...240
Plage d'affichage [m3/h] : 0...14,4
Résistance à la pression [MPa] : 6.3
Révision IO-Link : 1.1
Incrément - contrôle de courant sortie de commutation : 0.1
Pas - contrôle de courant sortie analogique [s] : 0.1
NORME SDCI : IEC 61131-9 CDV
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : 0...60
Résolution [gph] : 1
Résolution [gpm] : 0.1
Résolution [l/min] : 0.1
Résolution [m3/h] : 0,01
Résolution - contrôle de la température [°C] : 0.1
Résolution - contrôle de la température [°F] : 0.1
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; signal de fréquence ; IO-Link
Classe de port maître requise : A.
Temps de mise en veille [s] : < 3
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...30 DC ; (selon SEL/PEL)
Atténuation sortie analogique dAA - contrôle de courant [s] : 0...5
Atténuation valeur process DAP - contrôle de courant [s] : 0...5
Résistance à la pression [bar] : 63
Directive sur les équipements sous pression : bonnes pratiques d'ingénierie
Fréquence au point final FrP [Hz] : 10...10000
Fréquence au point final FrP - contrôle de la température [Hz] : 10...10000
Fréquence de sortie [Hz] : 0...10000
Fin de fréquence FEP [gph] : 210...3170
Point de fin de fréquence FEP [gpm] : 3,5...52,8
Fin de fréquence FEP [l/min] : 13,4...200
Point final de fréquence FEP [m3/h] : 0,8...12
Point de fin de fréquence FEP - contrôle de la température [°C] : 12...100
Point de fin de fréquence FEP - contrôle de la température [°F] : 53,6...212
Point de départ de fréquence FSP - contrôle de la température [°C] : -10...78
Point de départ de fréquence FSP - contrôle de la température [°F] : 14...172,4
Précision - contrôle de la température [K] : 3 (25°C ; Q > 1 l/min)
Précision (dans la plage de mesure) - contrôle de courant : +5% MEW; (Q > 1 l/min; 20...70 °C température moyenne)
Nombre total de sorties : 2
Poids [g] : 2809.500
Par paliers de - surveillance de la température [°C] : 0.1
Par paliers de - surveillance de la température [°F] : 0.2
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -15...80
Max. Bürde [Ω]: 500
max. Chute de tension sortie de commutation DC [V] : 2
Milieux : liquides; huiles (viscosité 46 mm²/s à 40 °C)
Température moyenne [°C] : -10...100
Plage de mesure [gph] : 65...3170
Plage de mesure [gpm] : 1,1...52,8
Plage de mesure [l/min] : 4...200
Plage de mesure [m3/h] : 0,24...12
Plage de mesure - contrôle de la température [°C] : -10...100
Plage de mesure - contrôle de la température [°F] : 14...212
Dynamique de mesure : 1:50
Min. Temps de cycle de traitement [ms]: 3.2
MTTF : 145
Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / NF ; logique de commutation ; sortie courant/fréquence ; atténuation sortie commutation / analogique ; Ecran pivotant/désactivable ; unité de mesure standard ; valeur de processus de couleur ; facteur d'étalonnage
Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
Raccord process : raccord fileté G 1 1/2 filetage intérieur
Données de processus analogiques : 2
Données de processus binaires : 2
Point de commutation RP [gph] : 0...3150
Point de retour RP [gpm] : 0...52,5
Point de commutation RP [l/min] : 0...198,6
Point de retour RP [m3/h] : 0...11,92
Point de commutation RP - contrôle de la température [°C] : -10...99,3
Point de commutation RP - contrôle de la température [°F] : 14...210,8
Point de commutation SP [gph] : 20...3170
Point de commutation SP [gpm] : 0,3...52,8
Point de commutation SP [l/min] : 1,4...200
Point de commutation SP [m3/h] : 0,08...12
Point de commutation SP - contrôle de la température [°C] : -9,3...100
Point de commutation SP - contrôle de la température [°F] : 15,2...212
Cycles de commutation mécaniques : 10 millions
Incrément [gph] : 5
Incrément [gpm] : 0,1
Incrément [Hz] : 10
Incrément [l/min] : 0,02
Incrément [m3/h] : 0,02
Incrément - contrôle de la température [Hz] : 10
Indice de protection : IP 65 ; IP 67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 50
Capacité de charge par sortie [ma] : 150 ; (200 :...60 °C ; température ambiante ; 250 :...40 °C ; température ambiante)
Dérive de la température - contrôle de la température : 0,029 °C / K.
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Matériaux en contact avec Medium : 1.4401 (acier inoxydable / 316) ; 1.4404 (acier inoxydable / 316L) ; laiton (2.0371) ; laiton nickelé chimiquement ; PPS ; joint torique : FKM
Précision de répétition - contrôle de courant : +/- 1% MEW

Type de produit: Capteur de débit mécatronique

Type: SB2257

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 18 - 30 V/DC

Spécificités: afficheur LED

Branchement: M12

Temps de réponse: 0.01 s

Sorties: IO-Link

Matériau: acier inoxydable

Matériau isolant: FKM

Température min. des médias: -10 °C

Température max. des médias: 100 °C

Pression de service (max.): 63 bar

Précision mesure ±: 5 %

Poids: 2809.500 g

Température ambiante min.: 0 °C

Température ambiante max.: 60 °C

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent
