Name: ifm Electronic Capteur d'inclinaison JN2200 JN2200 Plage de mesure: -180 - +180 ° IO-Link M12 1 NO (T), 1 NF (R), analog
Brand: ifm Electronic
SKU: 3321321
Availability: BackOrder

Capteur métallique de forme rectangulaire, avec deux connexions à fiche en bas. Dispositif destiné à détecter des signaux physiques ou électriques.

Photo non contractuelle

Type de produit

Capteur d'inclinaison

Tension de fonctionnement max.

30 V/DC

Plage de mesure (max.)

+180 °

Sorties

PNP

NPN

Branchement

M12

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 524.95 / pièce(s))

CHF 524.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur d'inclinaison ifm JN2200

Mesure précise des angles d'inclinaison dans les directions X et Y.
Précision de mesure élevée sur toute la plage d'angle dans deux axes
Avec deux sorties de commutation programmables, deux sorties analogiques évolutives et IO-Link
Boîtier compact et robuste
Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles

Caractéristiques techniques

Dimensions [mm] : 90 x 62 x 33,2
Tension de sortie analogique [V]: 2...10; (en cas d'erreur: 1)
Courant de sortie analogique [ma] : 4...20 ; (en cas d'erreur : 2)
Nombre de sorties analogiques : 2
Nombre de sorties numériques : 2
Nombre d'entrées et de sorties : nombre de sorties numériques : 2; nombre de sorties analogiques : 2
Nombre d'axes de mesure - mesure des vibrations : paramétrable x/y/Z.
Nombre d'axes de mesure - mesure d'inclinaison : 2
Affichage : fonctionnement : 1 x LED, vert ; point de commutation : 1 x LED, jaune
Inclinaison de la résolution [°] : 0,05
Inclinaison du principe de fonctionnement : statique
Inclinaison de précision [°] : ≤ ± 0,5 ; (absolue)
Inclinaison de l'hystérésis [°] : ≤ ± 0,05
Révision IO-Link : 1.1
Principe de mesure diagnostic : MEMS capacitif
NORME SDCI : IEC 61131-9 CDV
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : -40...85
Application : mesure d'inclinaison de haute précision sur 2 axes pour les applications mobiles et industrielles
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (programmable)
Signal de sortie : signal analogique ; signal de commutation
Classe de port maître requise : A.
Temps de mise en veille [s] : 300; (temps de préchauffage; max. Temps d'initialisation : 1000 m)
Tension de fonctionnement [V] : 9,2...30 DC ; (tension de sortie : 12...30 DC ; IO-Link : 18...30 DC)
Intensité de courant durable de la sortie de commutation DC [ma] : 125 ; (125 (85 °C) ; 200 (60 °C) ; 250 (40 °C))
Position de montage : horizontale
Version électrique : PNP/NPN
Plage de fréquence - mesure des vibrations [Hz] : 0,1...400
Précision de la sortie analogique [%] : ≤ 1
Nombre total de sorties : 4
Poids [g] : 410 000
Fréquence limite - mesure de l'inclinaison [Hz] : 0,5...10 ; (paramétrable)
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -40...85
Max. BÜRDE [Ω]: 220; (220 (9,2...15 V) / 500 (15...30 V))
max. Chute de tension sortie de commutation DC [V] : 2,5
Max. Consommation de courant [ma] : 330 ; (9,2 V DC ; -40 °C)
Plage de mesure de vibration - mesure de vibration [g] : 16; (± 2; ± 4; ± 8 paramétrable)
Plage de mesure de vibration - mesure de vibration [mm/s] : 3200
Min. RÉSISTANCE DE CHARGE [Ω] : 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Min. Durée du cycle de traitement [ms] : 5
MTTF : 176
Norme : conforme ECE R 10,. 5; ISO 7637-3: 2007-2007
Possibilités de paramétrage : angle (X/y) / vibration (Veff/aPeak); hystérésis / fenêtre; points de commutation; logique de commutation; signalisation d'erreur; auto-test ; courant/tension de sortie
Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
Données de processus analogiques : 2
Données de processus binaires : 2
INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
Indice de protection: III
Mode SIO : oui
Connecteur : 1. numérique - disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A / 2. Analogique - disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
Consommation de courant [ma] : 90 ; (24 V DC, 25 °C)
Coefficient de température [1/K] : ≤ ± 0,02 °
Résistant aux surcharges : oui
Résistant à l'inversion de polarité : oui
Protection contre l'inversion de polarité : oui
Précision de répétition [°] : ≤ ± 0,1
Plage angulaire - mesure de l'inclinaison [°] : ± 180

Type de produit: Capteur d'inclinaison

Type: JN2200

Tension de fonctionnement min.: 9.2 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 9.2 - 30 V/DC

Courant de service: 90 mA

Type de contact: 1 NO (T)
1 NF (R)
analogique

Plage de mesure (min.): -180°

Plage de mesure (max.): +180°

Plage de mesure: -180 - +180 °

Résolution: 0.05°

Nombre d'essieux: 2

Sorties: PNP
NPN

Signal de sortie (min.): 2 V

Sortie de signal max.: 10 V

Précision mesure ±: 0.5°

Branchement: M12

Spécificités: afficheur LED

Interfaces: IO-Link

Température min.: -40 °C

Température max.: 85 °C

Longueur: 90 mm

Largeur: 62 mm

Hauteur: 33.2 mm

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Messbereich (max.)

ifm Electronic Neigungssensor JN2200 JN2200 Messbereich: -180 - +180 ° IO-Link M12 1 Schließer, 1 Öffner, Analog

Code produit :3321321

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

M12

+180 °

pièce(s)

Min.: 1

Multiples: 1

CHF 524.95^*

ifm Electronic Neigungssensor EC2045 EC2045 Messbereich: -90 - +90 ° Kabel, offenes Ende Analog

Code produit :3320939

Livraison le ven. 4 décembre

Conrad Electronic

Kabel, offenes Ende

+90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 405.95^*

ifm Electronic Neigungssensor JD1111 JD1111 Messbereich: 0 - 360 ° CAN M12

Code produit :3321810

Livraison le ven. 4 décembre

Conrad Electronic

M12

360 °

pièce(s)

Min.: 1

Multiples: 1

CHF 994.95^*

ifm Electronic Neigungssensor JD1311 JD1311 Messbereich: 0 - 360 ° CAN M12

Code produit :3321803

Livraison le ven. 4 décembre

Conrad Electronic

M12

360 °

pièce(s)

Min.: 1

Multiples: 1

CHF 984.95^*

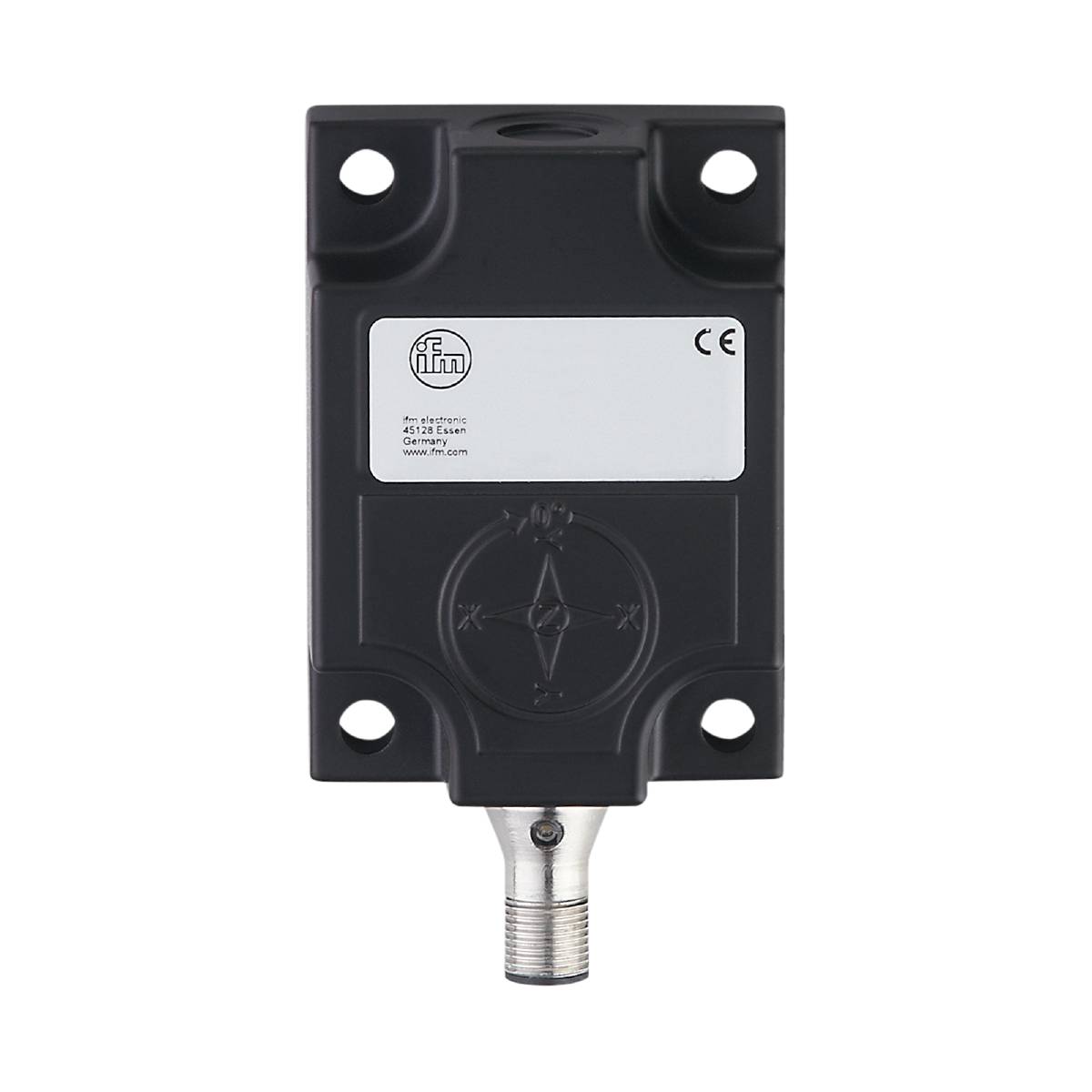

ifm Electronic Neigungssensor JD2110 JD2110 Messbereich: -90 - +90 ° CAN M12
