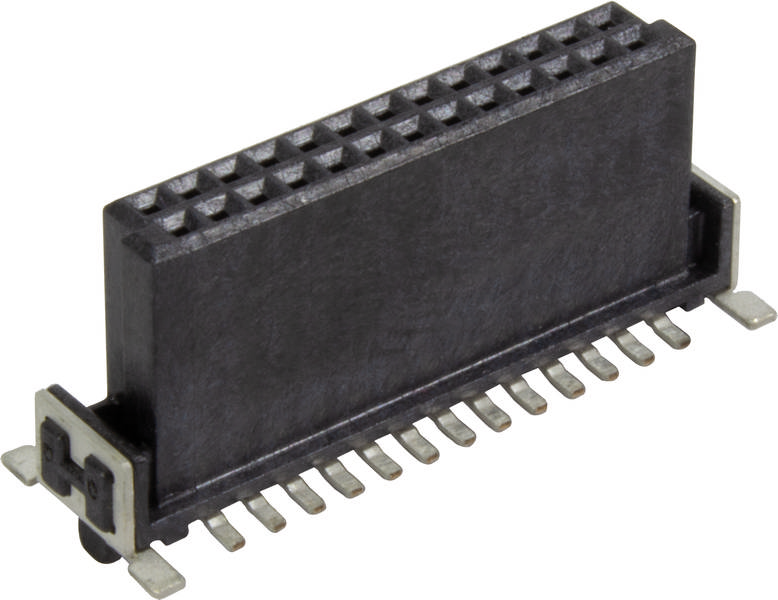

HARTING 15220122601000 Connecteur femelle Nbr de rangées 2 280 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur femelle
Forme
droit
Dimension grille
1.27 mm
Contenu
280 pc(s)
Nbr total de pôles
12
Fiche technique (PDF)
Nombre (taille du paquet 280 pc(s))
Total (CHF 573.50 / pièce(s))
CHF 573.50
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur multipolaire
- Nbr total de pôles 12
- Nbr de rangées 2
- Contenu 280 pc(s)
Caractéristiques techniques
- Série : har-flex ®
- Composant : barrette à ressort
- Description du contact : droit
- Type de connexion : connexion à souder par réflecteur (SMT)
- Type de connexion : carte mère à daughtercard ; mezzanine
- Nombre de contacts : 12
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 1,27 mm
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : < 25 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≈ 6 N
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 0,5 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : polymère crystal-polymer (LCP)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Poids net : 1 100 g
- Désignation : signal
- Grille, côté enfichable : 1,27 mm
- Voie aérienne: ≥ 0,4 mm
- Distance de fuite : ≥ 0,4 mm
- Hauteur de pile : 9,05 mm
- Type de produit
Connecteur femelle
- Forme
droit
- Nbr total de pôles
12
- Nbr de rangées
2
- Dimension grille
1.27 mm
- Connexion
SMT
- Matériau boîtier
PA
- Référence fabricant
15220122601000
- Contenu
280 pc(s)
- Matériau du contact
alliage de cuivre
- Type
15 22 012 2601 000
- Résistance de continuité
25 mΩ
- Résistance d'isolement
109 Ω
Other
12
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documents & téléchargements
Fiche technique
Fiche technique 2999586 HARTING 15220122601000 Connecteur femelle Nbr de rangées 2 280 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2999586 HARTING 15220122601000 Connecteur femelle Nbr de rangées 2 280 pc(s)
Description
Bornier à ressort, connexion à souder par réflecteur (SMT), contacts : 12, droit, alliage de cuivre, métaux précieux sur les côtés ni, SN sur les côtés ni
