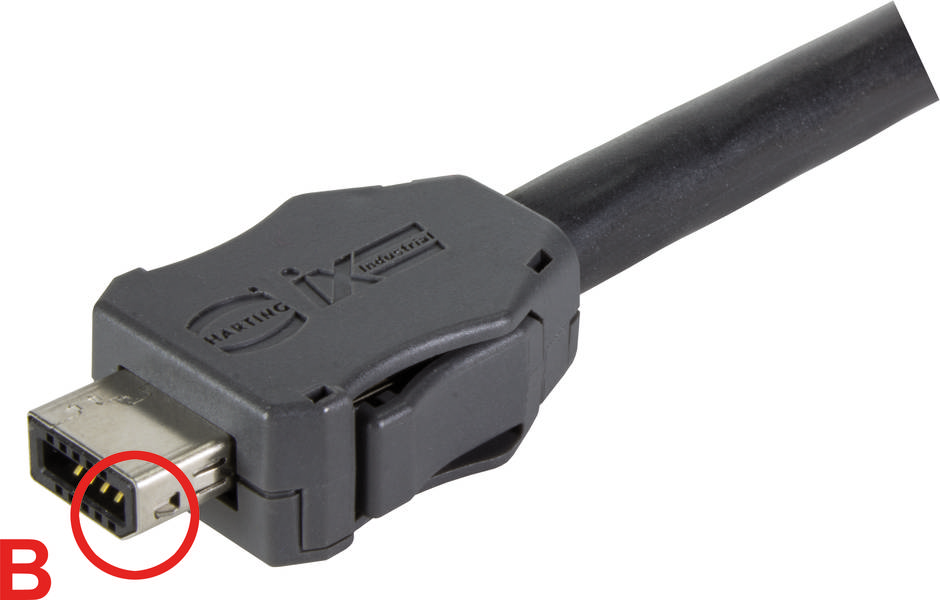

HARTING 09451819001XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de câbles
Nombre total de pôles
10
Connexion
borne auto-dénudante
Contenu
1 pc(s)
Courant nominal - arrondi
3 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (excl. TVA)
1
-
CHF 10.13
3
6% = CHF 0.56
CHF 9.57
5
8% = CHF 0.79
CHF 9.34
Les remises sur volume varient selon les vendeurs
Économiser CHF 0.00
Nombre
Total (CHF 10.13 / pièce(s))
CHF 11.10
-9 %
CHF 10.13
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Harting ix Industrial ®
- Composant : connecteur de câble
- Type de raccordement : connecteur de bloc de coupe IDC
- Nombre de contacts : 10
- Courant de mesure : 3 A en cas d'utilisation avec 4 contacts (1,2,6,7)
- Résistance d'isolation : >500 MΩ
- Résistance de passage : ≤ 30 mΩ
- Température limite: -40 ... +85 °C
- Cycles d'accouplement : ≥ 5000
- Tension de test Ueff : 0,5 kV
- Matériau : polyamide (PA)
- Couleur : noir
- Matériau des contacts : alliage de cuivre
- Surface de contact : au ≥ 0,2 μm via ni ≥ 2 μm, côté enfichable ; au ≥ 0,03 μm via ni ≥ 2 μm, côté raccordement
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 61076-3-124; en 45545-2; IEEE 802.3af Power over Power Ethernet (PoE); IEEE 802.3at Power over Power Ethernet (PoE+); IEEE 802.3bt Power over Ethernet (4PoE)
- Poids net : 4,36 g
- Désignation : signal
- TENSION DE MESURE : 50 V AC; 60 V DC
- Codage : type B
- Force d'accouplement : ≤ 25 N
- Force de traction : ≤ 25 N
- Section de conducteur : AWG 28/7 ... AWG 26-7.
- Description : droite
- Blindage : entièrement blindé, contact de blindage 360°
- Résistance de blindage : ≤ 100 mΩ
- Température de stockage : -30 ... +60 °C
- Humidité relative de l'air : 95 % sans condensation (fonctionnement) ; 95 % sans condensation (stockage/transport)
- Indice de protection selon IEC 60529 : IP20
- Matériau de blindage : acier inoxydable ; ni ≥ 1 μm côté raccord, blindage (case) ; ni ≥ 0,2 μm côté raccord, blindage (coque)
- Matériau du boîtier : polycarbonate (PC)
- Couleur du boîtier : gris
- Diamètre extérieur du conducteur : 0,95... 1,05 mm
- Diamètre du câble : 5,5 ... 7,2 mm
- Force de maintien : verrouillage ≥80 N.
- Type
09 45 181 9001 XL
- Type de produit
Connecteur de câbles
- Nombre total de pôles
10
- Connexion
borne auto-dénudante
- Couleur
noir
- Contenu
1 pc(s)
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Tension nominale
50 V/AC
60 V/DC
- Matériau du contact
alliage de cuivre
- Ø câble max.
7.2 mm
- Diam. câble (min.)
5.5 mm
- Matériau boîtier
polycarbonate
- Référence fabricant
09451819001XL
- Gamme de Ø de câble
5.5 - 7.2 mm
- Nombre de pôles
10
IP20
Other
10
Other
Other
Other
-40-85 °C
V0
Insulation displacement connection
Nickel/gold
IP20
FAUX
Polyamide (PA)
Other copper alloys
Other
1.5 A
Documents & téléchargements
Fiche technique
Fiche technique 3001218 HARTING 09451819001XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3001218 HARTING 09451819001XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
Description
Connecteur, connecteur de câble droit, raccordement auto-dénudant, courant nominal : 1,5 A, contacts : 10, alliage de cuivre
