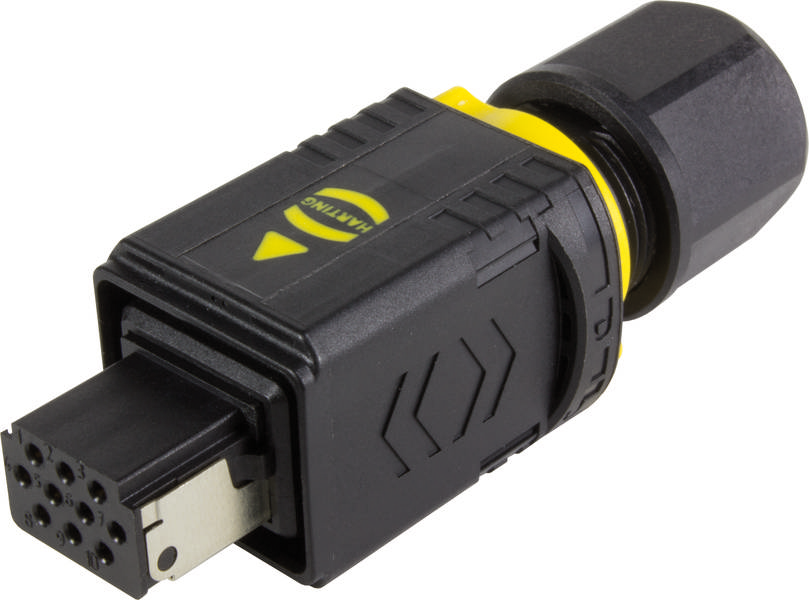

Name: HARTING 09451459011 Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
Brand: HARTING
SKU: 3001236
Availability: BackOrder

Type de produit

Connecteur de câbles

Nombre total de pôles

Connexion

à sertir

Contenu

1 pc(s)

Courant nominal - arrondi

5 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 7 décembre

8 pièce(s)

Nombre

pièce(s)

Total (CHF 17.95 / pièce(s))

CHF 17.95

Prix TVA incl.

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Harting PushPull (V4)
Composant : connecteur de câble
Type de raccordement : borne à sertir
Nombre de contacts : 10
Type de verrouillage : PushPull
Grille, côté connexion : 2,4 mm ; 3 mm
Courant nominal : ‌ 5 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 10 mΩ
Température limite: -40 ... +85 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 1,5 kV (contact) ; 1,5 kV (masse contact)
Groupe de matériaux isolants : I (600 ≤ CTI)
Matériau des contacts : alliage de cuivre
Classe de combustible selon UL 94 : V-0
Normes : IEC 61076-3-106 variante 4 (V4) ; en 45545-2
Poids net : 37,85 g
Désignation : signal
Grille, côté enfichable : 2,4 mm ; 3 mm
Voie aérienne: ≥ 1,1 mm
Distance de fuite : ≥ 1,1 mm
Tension de mesure : 50 V
Tension nominale : 1,5 kV
Degré de pollution : 3
Force d'accouplement : ‌ 50 N
Force de traction : ‌ 50 N
Débit de données : ‌ 10 Mbits/s;‌ 100 Mbits/s.
Section de conducteur : AWG 26... AWG: 18
Blindage : entièrement blindé, contact de blindage 360°
Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz
Indice de protection selon IEC 60529 : IP65 ; IP67
Couple de serrage : 1,3... 1,5 Nm
Résistance aux vibrations : 10-500 Hz, 5 g, 0,35 mm, 2h/axe ; 5,72 m/s² selon IEC 61373 catégorie 1 classe B.
Homologations : DNV GL
Résistance aux chocs : 25 g / 11 ms, 3 chocs / axe et direction ; 5 g / 30 ms, 5 chocs / axe et direction selon IEC 61373 catégorie 1 classe B.
Matériau du boîtier : polyamide (PA)
Couleur du boîtier : noir
Diamètre extérieur du câble : ≤ 2,1 mm
Diamètre du câble : 4,5 ... 10 mm

Type: 09 45 145 9011

Type de produit: Connecteur de câbles

Nombre total de pôles: 10

Connexion: à sertir

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Tension nominale: 50 V

Matériau du contact: alliage de cuivre

Ø câble max.: 10 mm

Diam. câble (min.): 4.5 mm

Matériau boîtier: polyamide

Référence fabricant: 09451459011

Gamme de Ø de câble: 4.5 - 10 mm

Nombre de pôles: 10

: IP65
IP67

: Push Pull

: 50 V

: 10

: Other

: Plastic

: Other

: -40-85 °C

: Other

: 1.5 kV

: Crimp connection

: Other

: 0.13-0.82 mm²

: 0.13-0.82 mm²

: 0.13-0.82 mm²

: 0.13-0.82 mm²

: IP65

: Other

: Other copper alloys

: Other

: 5 A

Documents & téléchargements

Fiche technique

Fiche technique 3001236 HARTING 09451459011 Connecteur de câbles Nombre total de pôles: 10 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001236 HARTING 09451459011 Connecteur de câbles Nombre total de pôles: 10 1 pc(s)

Description

Connecteur, connecteur de câble, raccordement à sertir, courant nominal : 5 A, contacts : 10, alliage de cuivre, PushPull, matériau : polyamide (PA)
