Name: HARTING 09352320401 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Brand: HARTING
SKU: 3001310
Availability: BackOrder

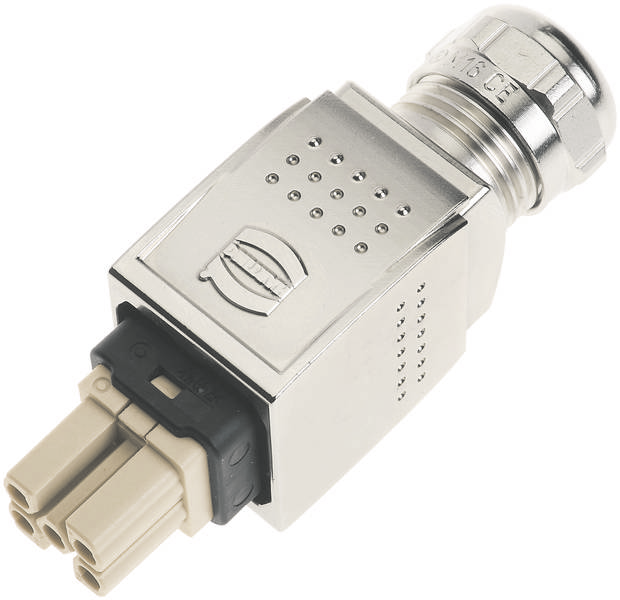

Connecteur métallique avec boîtier rectangulaire et deux ports de couleur beige, adapté aux applications industrielles.

Type de produit

Kit connecteur

Nombre total de pôles

Connexion

Han-Quick Lock®

Contenu

1 pc(s)

Courant nominal - arrondi

16 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 2 février 2027

Nombre

pièce(s)

Total (CHF 63.95 / pièce(s))

CHF 63.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® PushPull (V14)
Composant : jeux de connecteurs
Type de raccordement : connecteur HAN-Quick Lock ®
Nombre de contacts : 5
Type de verrouillage : PushPull
Courant nominal : ‌ 16 A.
Température limite: -40 ... 0...+70 °C
Cycles d'accouplement : ≥ 500
Matière utilisée : plastique
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 61076-3-118
Poids net : 31 g
Désignation : alimentation Power
Caractéristiques : verrouillage intuitif
Tension nominale : 6 kV
Degré de pollution : 2
Section de conducteur : AWG 24... AWG 12
Blindage : non blindé
Indice de protection selon IEC 60529 : IP65 ; IP67
Résistance aux vibrations : 5-150 Hz, 5 g, 0,35 mm, 2 h/axe
Homologations : DNV GL
Résistance aux chocs : 5 g / 30 ms, 3 chocs / axe et direction
Plage de serrage : 4... 11 mm
Matériau du boîtier : zinc moulé sous pression
Surface du boîtier : nickelée
Tension nominale selon UL : 600 V.
Tension de mesure terre conducteur : 400 V.
Tension de mesure conducteur : 690 V.
Matériau du joint torique : NBR
Matériau du joint de câble : TPE

Type: 09 35 232 0401

Type de produit: Kit connecteur

Nombre total de pôles: 5

Connexion: Han-Quick Lock®

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Matériau du contact: alliage de cuivre

Matériau boîtier: zinc moulé sous pression

Référence fabricant: 09352320401

Nombre de pôles: 5

: IP65
IP67

: Push Pull

: 5

: Other

: Zinc

: Other

: -40-70 °C

: Other

: 6 kV

: Spring clamp connection

: Silver

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: IP65

: FAUX

: Other

: Other copper alloys

: Other

: 16 A

Documents & téléchargements

Fiche technique

Fiche technique 3001310 HARTING 09352320401 Kit connecteur Nombre total de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001310 HARTING 09352320401 Kit connecteur Nombre total de pôles: 5 1 pc(s)

Description

Connecteurs, kits de connecteurs, connexion Han-Quick Lock, courant de mesure : 16 A, contacts : 5, alliage de cuivre, argenté, PushPull
