Name: HARTING 09352310421 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Brand: HARTING
SKU: 3001302
Availability: BackOrder

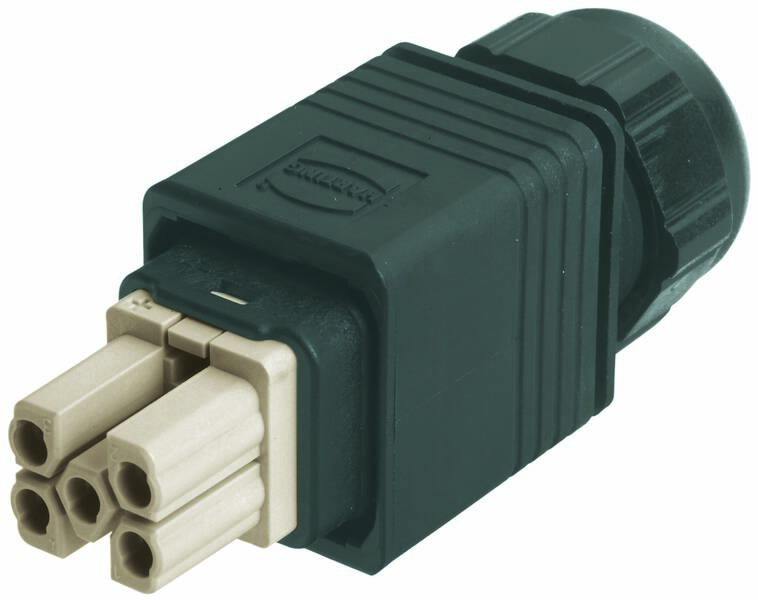

Un connecteur rectangulaire à quatre pôles avec un boîtier noir et des bornes beiges, vue latérale.

Type de produit

Kit connecteur

Nombre total de pôles

Connexion

à sertir

Contenu

1 pc(s)

Courant nominal - arrondi

16 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 5 février 2027

Nombre

pièce(s)

Total (CHF 18.95 / pièce(s))

CHF 18.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® PushPull (V14)
Composant : jeux de connecteurs
Type de raccordement : borne à sertir
Nombre de contacts : 5
Type de verrouillage : PushPull
Courant nominal : ‌ 16 A.
Température limite: -40 ... 0...+70 °C
Cycles d'accouplement : ≥ 500
Matière utilisée : plastique
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 61076-3-118
Poids net : 21,5 g
Désignation : alimentation Power
Caractéristiques : verrouillage intuitif
Tension de mesure : 690 V
Tension nominale : 8 kV
Degré de pollution : 3
Section de conducteur : AWG 22... AWG 12
Blindage : non blindé
Indice de protection selon IEC 60529 : IP65 ; IP67
Résistance aux vibrations : 5-150 Hz, 5 g, 0,35 mm, 2 h/axe
Homologations : DNV GL
Résistance aux chocs : 5 g / 30 ms, 3 chocs / axe et direction
Plage de serrage : 6,5... 9,5 mm
Matériau du boîtier : plastique
Couleur du boîtier : noir
Tension nominale selon UL : 600 V.
Matériau du joint torique : NBR
Matériau du joint de câble : TPE

Type: 09 35 231 0421

Type de produit: Kit connecteur

Nombre total de pôles: 5

Connexion: à sertir

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Tension nominale: 690 V

Matériau boîtier: matière plastique

Référence fabricant: 09352310421

Nombre de pôles: 5

: IP65
IP67

: Push Pull

: 690 V

: 5

: Other

: Plastic

: Other

: -40-70 °C

: Other

: 8 kV

: Crimp connection

: Silver

: 0.25-2.5 mm²

: 0.25-2.5 mm²

: 0.25-2.5 mm²

: 0.25-2.5 mm²

: IP65

: FAUX

: Other

: Other

: Other

: 16 A

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

HARTING 09352310421 Steckverbinder-Set Gesamtpolzahl: 5 1 St.

Code produit :3001302

Livraison le ven., 5 février 2027

Conrad Electronic

Ce produit

Crimpen

690 V

16 A

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

HARTING 09350024002 Steckverbinder-Set Gesamtpolzahl: 2 1 St.

Code produit :3011422

Livraison le jeu., 31 décembre 2026

Conrad Electronic

Schnellanschluss

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

HARTING 09350024003 Steckverbinder-Set Push-Pull-Verriegelung Gesamtpolzahl: 2 1 St.

Code produit :3011420

Livraison le jeu., 31 décembre 2026

Conrad Electronic

Crimpen

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

HARTING 09352210401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.

Code produit :3001285

Livraison le jeu. 26 novembre

4 pièce(s)Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

HARTING 09352210421 Steckverbinder-Set Gesamtpolzahl: 4 1 St.

Code produit :3001311

Livraison le jeu., 11 mars 2027

Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09352220401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.

Code produit :3011419

Livraison le jeu. 26 novembre

9 pièce(s)Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

HARTING 09352220421 Steckverbinder-Set Gesamtpolzahl: 4 1 St.

Code produit :3001312

Livraison le jeu., 11 mars 2027

Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09352250401 Steckverbinder-Set Gesamtpolzahl: 8 1 St.

Code produit :3001286

Livraison le jeu. 26 novembre

19 pièce(s)Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

HARTING 09352250402 Steckverbinder-Set Gesamtpolzahl: 8 1 St.

Code produit :3001313

Livraison le mar., 2 mars 2027

Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

HARTING 09352250403 Steckverbinder-Set Gesamtpolzahl: 8 1 St.

Code produit :3001314

Livraison le mar., 2 mars 2027

Conrad Electronic

Schneidklemmanschluss

50 V

1.75 A

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3001302 HARTING 09352310421 Kit connecteur Nombre total de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001302 HARTING 09352310421 Kit connecteur Nombre total de pôles: 5 1 pc(s)

Description

Connecteurs, jeux de connecteurs, raccordement à sertir, courant nominal : 16 A, contacts : 5, argenté, PushPull, plage de serrage : 6,5... 9,5 mm

Ce texte a été traduit par une machine.

Description

Connecteurs, jeux de connecteurs, raccordement à sertir, courant nominal : 16 A, contacts : 5, argenté, PushPull, plage de serrage : 6,5... 9,5 mm

Ce texte a été traduit par une machine.
