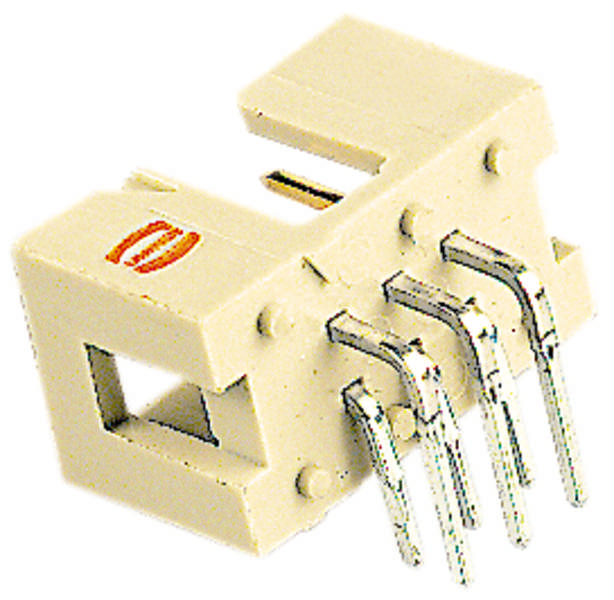

HARTING 09195105323740 Connecteur mâle Nbr de rangées 2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
10
Fiche technique (PDF)
Nombre
Total (CHF 2.27 / pièce(s))
CHF 2.27
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur mâle
- Nbr total de pôles 10
- Nbr de rangées 2
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : profil bas SEK
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connexion à souder par réflecteur (THR)
- Type de connexion : circuit imprimé vers câble ; carte mère vers carte mère
- Nombre de contacts : 10
- Longueur des broches : 2,9 mm
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 2,54 mm
- Courant nominal : 1 A.
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 60 s)
- Force de traction et de traction : ≤ 20 N
- Cycles d'accouplement : ≥ 250
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : II (400 ≤ CTI < 600)
- Matériau utilisé : matière thermoplastique (PCT)
- Couleur insert : beige
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-13
- Poids net : 3,75 g
- Épaisseur de couche : ≥ 30 μinch
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
10
- Nbr de rangées
2
- Dimension grille
2.54 mm
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Connexion
THR
- Couleur
beige
- Matériau boîtier
PA
- Référence fabricant
09195105323740
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 19 510 5323 740
- Résistance de continuité
20 mΩ
- Résistance d'isolement
109 Ω
- Longueur broche
2,9 mm
Printed circuit board to cable
Other
10
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Documents & téléchargements
Fiche technique
Fiche technique 3002524 HARTING 09195105323740 Connecteur mâle Nbr de rangées 2 1 pc(s)
Fiche technique 3002524 HARTING 09195105323740 Connecteur mâle Nbr de rangées 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3002524 HARTING 09195105323740 Connecteur mâle Nbr de rangées 2 1 pc(s)
Description
Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 10, coudé, alliage de cuivre
