Name: HARTING 09140013104 Double module 1 à sertir, connexion à vis axiale 1 pc(s) Piece
Brand: HARTING
SKU: 3008312
Availability: BackOrder

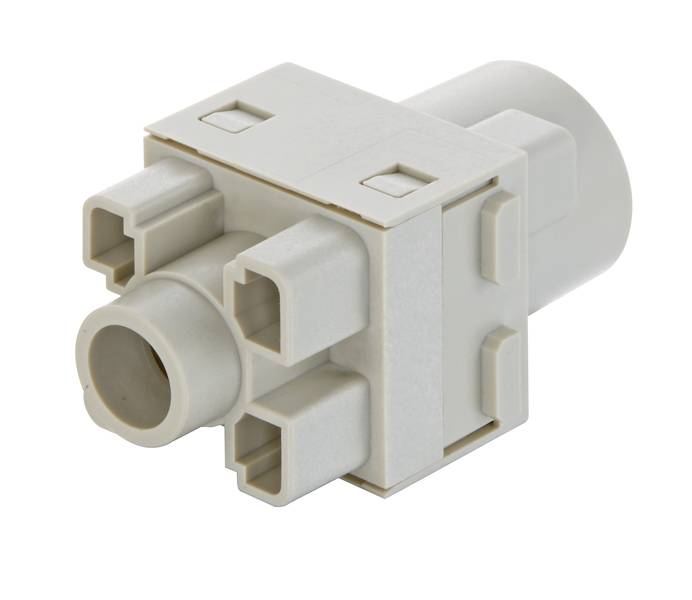

Un connecteur en plastique gris avec plusieurs bornes rectangulaires, adapté aux connexions électriques et aux raccordements de câbles.

Type d'emballage

Piece

Type de produit

Double module

Connexion

à sertir

connexion à vis axiale

Nombre total de pôles

Section du conducteur (min.)

70 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 22 février 2027

Nombre

pièce(s)

Total (CHF 21.95 / pièce(s))

CHF 21.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han-Modular ®
Type de raccordement : borne à sertir ; connexion à vis axiale
Nombre de contacts : 1
Courant nominal : ‌ 300 A.
Résistance d'isolation : >1010 Ω
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
NORMES : EN 50124-1; IEC 60664-1; IEC 61984
Poids net : 23,18 g
TENSION DE MESURE : ‌ 1000 V AC;‌ 1300 V DC
Tension nominale : 8 kV
Degré de pollution : 3
Remarques : commander les contacts séparément.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section de conducteur : 70 ... 120 mm²
Tension nominale selon UL : 1000 V.
Type de module : module Han 300 A.
Taille du module : module double

Type d'emballage: Piece

Type de produit: Double module

Couleur: gris galet (RAL 7032)

Spécificités: sans fil de protection

Connexion: à sertir
connexion à vis axiale

Nombre de pôles: 1

Nombre total de pôles: 1

Section du conducteur (min.): 70 mm²

Section du conducteur (max.): 120 mm²

Cycles de couplage: 500

Série: Han-Modular®

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

: 1000 V

: FAUX

: 1

: Bus

: -40-125 °C

: V0

: 8 kV

: Crimp connection

: Other

: 3

: VRAI

: 70-120 mm²

: 70-120 mm²

: FAUX

: Other

: Thermoplastic

: 300 A

: Thermoplastic

: 500

: 1

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3008312 HARTING 09140013104 Double module 1 à sertir, connexion à vis axiale 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008312 HARTING 09140013104 Double module 1 à sertir, connexion à vis axiale 1 pc(s) Piece

Description

Module Han 300 A, module double, raccordement à sertir, raccordement à vis axiale, femelle, contacts : 1, section de conducteur : 70...120 mm², courant de mesure : 300 A.
