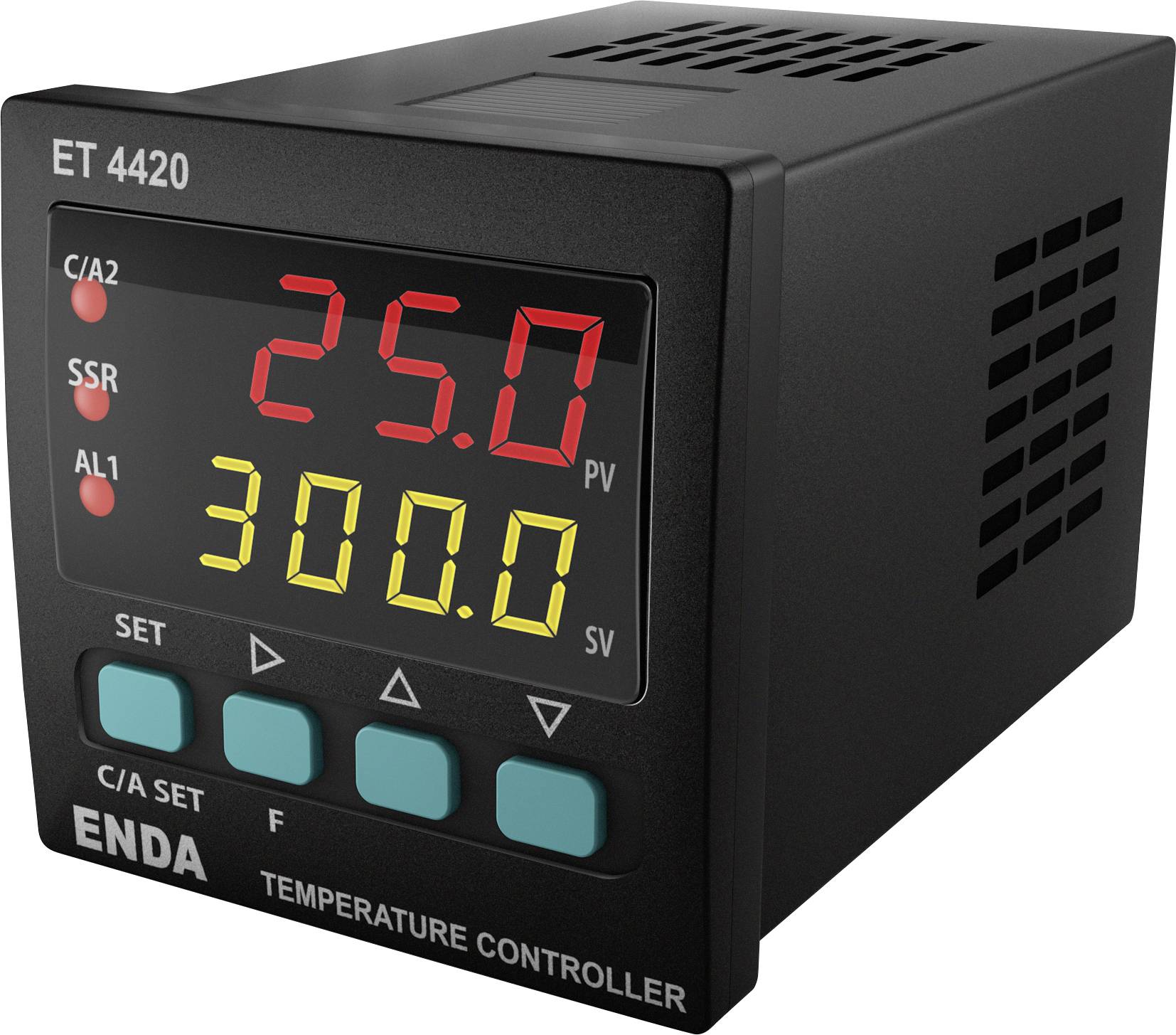

Enda ET4420-230-RS PID Régulateur de température Pt100 -200 à 1600 °C Relais 2 A (L x l x H) 48 x 48 x 48 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Régulateur de température
Type de régulateur de température
PID
Tension de fonctionnement
90 V/AC
230 V/AC
250 V/AC
Température mesurée max.
1600 °C
Sorties (régulateur de température)
Relais 2 A
6 pièce(s)
Nombre
Total (CHF 140.56 / pièce(s))
CHF 140.56
excl. TVA
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Enda ET4420-230-RS Régulateur de température
- Enda ET4420-230-RS
- Tensions d'alimentation:
- Type de capteur: Pt100, J, K, T, S, R
- Dimensions: (L x l x H) 48 x 48 x 48 mm
Caractéristiques techniques
- Type de produit
Régulateur de température
- Type
ET4420-230-RS
- Type de régulateur de température
PID
- Tension de fonctionnement
90 V/AC
230 V/AC
250 V/AC
- Gamme de mesure
-200 à 1600 °C
- Température mesurée max.
1600 °C
- Température min. mesurée
-200 °C
- Sorties (régulateur de température)
Relais 2 A
- Nombre de sorties relais
2
- Nombre de sorties du transistor
1
- Sorties
Sortie C/A2 : relais (250 V AC, charge ohmique 8 A), configurable comme sortie de régulation (chauffage) ou alarme 2.
Sortie A1 : relais (250 V AC, charge ohmique 8 A), configurable comme sortie de régulation de refroidissement ou alarme 1.
Sortie SSR : max. 20 mA / 24 V c.c.
- Dim.
(L x l x H) 48 x 48 x 48 mm
- Hauteur
48 mm
- Longueur
48 mm
- Largeur
48 mm
IP65 (façade avant)
IP20 (face arrière)
- sonde
Pt100
- Référence fabricant
ET4420-230-RS
- Profondeur d'encastrement
87 mm
- Type de montage
encastré
- Type de capteur
Pt100, J, K, T, S, R
- Poids
250 g
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3637105 Enda ET4420-230-RS PID Régulateur de température Pt100 -200 à 1600 °C Relais 2 A (L x l x H) 48 x 48 x 48 mm
Description
Régulateurs P.I.D (proportionnel intégral dérivé).
Ces régulateurs PID aux différentes dimensions d'encastrement DIN (48 x 48, 72 x 72, 96 x 96 mm), mode de régulation sélectionnable entre la commutation "On/Off" ou la régulation PID avec auto-optimisation. Affichage simultané de la valeur réelle (affichage rouge ou jaune 7 segments) et de la valeur de consigne (affichage jaune 7 segments). Fonction de démarrage lent (fonction rampe) et code de sécurité réglable pour éviter un ajustement non autorisé de la valeur. Utilisation simple et intuitive via la disposition verticale et horizontale du menu.
Ces régulateurs PID aux différentes dimensions d'encastrement DIN (48 x 48, 72 x 72, 96 x 96 mm), mode de régulation sélectionnable entre la commutation "On/Off" ou la régulation PID avec auto-optimisation. Affichage simultané de la valeur réelle (affichage rouge ou jaune 7 segments) et de la valeur de consigne (affichage jaune 7 segments). Fonction de démarrage lent (fonction rampe) et code de sécurité réglable pour éviter un ajustement non autorisé de la valeur. Utilisation simple et intuitive via la disposition verticale et horizontale du menu.
Modèle
- Entrée de mesure pour commutation bi ou trifilaire Pt100 (DIN EN60751) -200 à +600 °C, -99,9 à +300 °C
- Élements thermiques (conformes à DIN EN60584) 0 à 1 600° type C J, K, T, S, R, précision 0,2 % MB+1 sécurisation numérique EEPROM
- Indice de protection: côté face IP60
- Indice de protection : IP20
- Barrette de borniers à vis enfichable pour 2,5 mm
- 1 contact à permutation du relais
- 1 contact à fermeture (Puissance de commutation 2 A/250 V AC/charge ohmique)
- 1 sortie semiconducteur (SSR, max. 12 V DC/20 mA).
