Name: Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Relais de surveillance de tension Nombre de sorties relais: 2
Brand: Dold
SKU: 2359209
Availability: BackOrder

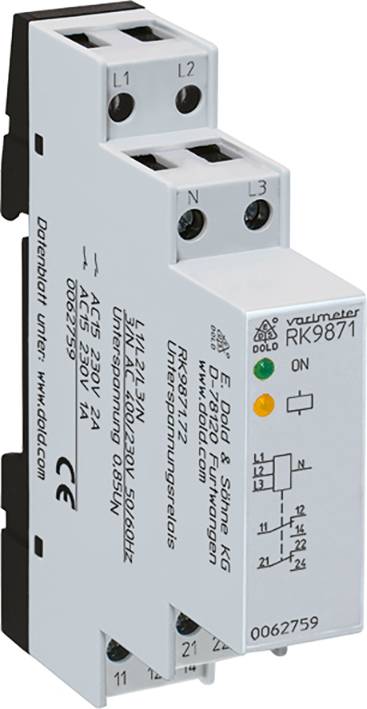

Un appareil électrique portant l'inscription 'valumeter RK9871'. Il dispose de touches et de connexions et est conçu pour des tensions allant jusqu'à 400 V.

Photo non contractuelle

Type de produit

Relais de surveillance de tension

Nombre de sorties relais

Tension de fonctionnement

230 V

400 V

Type

RK9871.72 3/N AC400/230V 50/60Hz

Entrées de mesure

L1-L2-L3 und N

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 169.95 / pièce(s))

CHF 169.95

Prix TVA incl.

uniquement CHF 20.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Sécurité accrue dans les bâtiments

Caractéristiques techniques

Tension de mesure = tension d'alimentation
TENSION NOMINALE UN : 3/N AC 400/230V
Capacité de surcharge : 1,15 un
Consommation nominale : env. 6 VA
Fréquence nominale : 50/60 Hz
Plage de fréquence de mesure : 45... 65 Hz
Seuil de commutation : 195,5 V fixe
Hystérésis : env. 5 %
Catégorie de surtension : III (selon IEC 60664-1)
Précision : ± 5 %
Précision de répétition : < 2 %
Influence de la température : < 1 %
EQUIPEMENT de contact : 2 mélangeurs thermiques inverseurs courant Ith : 4 A.
puissance de coupure
SELON AC 15 : N/O : 2 A / AC 230 V IEC/EN 60947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
Durée de vie électrique à 1 A, AC 230 V cos ϕ : 1 x 105cycles de commutation IEC/en 60947-5-1
Résistance aux courts-circuits
Max. Fusible fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : 1 x 206 cycles de commutation
Plage de températures:
Fonctionnement : - 25... +60 °C
Stockage : - 25... 70 °C
Fixation de conducteur : connexion à vis

Type: RK9871.72 3/N AC400/230V 50/60Hz

Type de produit: Relais de surveillance de tension

Nombre de sorties relais: 2

Entrées de mesure: L1-L2-L3 und N

Tension de fonctionnement: 230 V
400 V

Dim.: (L x l x H) 66 x 17.5 x 90 mm

Prof. d'encastr.: 66

Poids: 70 g

Largeur: 17.5 mm

Hauteur: 90 mm

Longueur: 66 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359209

Livraison le mar. 22 décembre

Conrad Electronic

Ce produit

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 169.95^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359240

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 303.95^*

Dold BA9043/001 3AC50-400Hz 400V 0039884 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359241

Livraison le mar. 22 décembre

Conrad Electronic

400 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 307.95^*

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359193

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 117.95^*

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359286

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359267

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359243

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359248

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 257.95^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2 Anzahl analoge Eingänge: 3

Code produit :2359210

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Relais de surveillance de tension Nombre de sorties relais: 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Relais de surveillance de tension Nombre de sorties relais: 2

Description

Noyaux d'application :
Surveillance des réseaux triphasés en sous-tension et commutation sur les alimentations de sécurité.
Pour les installations selon :
· DIN VDE 0108-100 (éclairage de sécurité)
· DIN VDE 0100-718 (installations de construction pour l'accumulation humaine)

Lors de l'application de la tension de mesure aux entrées de mesure L1-L2-L3 et sans erreur, le relais passe en état « correct » lorsque la tension pendant 1 min. Ne descend plus en dessous du seuil de sous-tension.
Pendant cette période d'attente de 1 min, la LED jaune clignote. Après la détection de sous-tension sur une ou plusieurs phases pendant plus de 0,5 s, le relais chute.
Le relais de sous-tension mesure la moyenne arithmétique des 3 tensions de phase contre N.

· selon IEC/en 60255-1
· pour les installations selon DIN VDE 0100-718 et DIN VDE 0108-100 (forme de suivi de DIN VDE 0108)
· détection de sous-tension dans les réseaux triphasés
· sans tension auxiliaire séparée (Généré à partir de la tension de mesure des 3 phases)
· affichage LED pour la tension de fonctionnement et la position du contact
· pour toute séquence de phases
· principe du courant de repos (relais de sortie non activé en cas d'erreur)
· 2 inverseurs
· avec temporisation fixe de 0,5 s pour le message d'erreur
· avec temporisation fixe de 1min pour la mise en marche arrière à l'état réglé
· avec valeur de réponse fixe à AC 195,5 V.
· au choix avec touche de test pour le contrôle de fonctionnement
· largeur de construction 17,5 mm
