Name: Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Relais de surveillance de tension Nombre de sorties relais: 2
Brand: Dold
SKU: 2359243
Availability: BackOrder

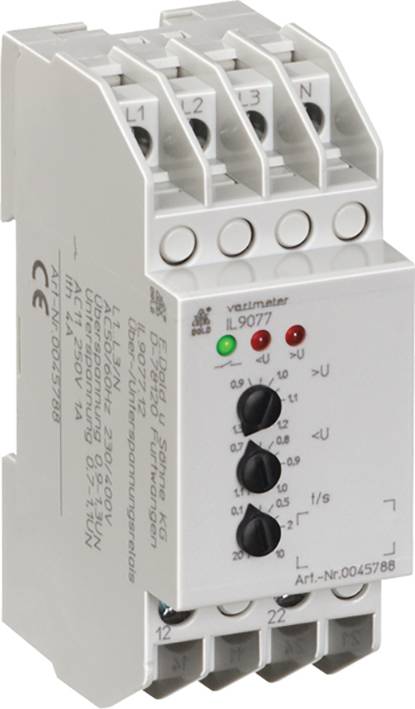

Un relais temporel électronique avec plusieurs bornes de connexion et éléments de commande sur la face avant, adapté aux systèmes de contrôle.

Photo non contractuelle

Type de produit

Relais de surveillance de tension

Nombre de sorties relais

Tension de fonctionnement

230 V

400 V

Type

IL9077.12 3/NAC 400/230V 0,1-20S.

Dim.

(l x H) 35 mm x 90 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 309.95 / pièce(s))

CHF 309.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Sécurité accrue dans les bâtiments

Caractéristiques techniques

Tension nominale UN:
Raccordement monophasé : AC 100 V, 115 V, 220 V, 230 V,
AC 400 V, 415 V, 440 V, 500 V.
Triphasé sans raccordement de conducteur neutre : 3AC 100 V, 115 V, 220 V, 230 V,
3AC 400 V, 415 V, 440 V, 480 V, 500 V.
Triphasé avec raccordement conducteur neutre : 3/N AC 100 V / 58 V ; 3/N AC 110 V / 64 V ;
3/N AC 200 V/115 V; 3/N AC 220 V/127 V;
3/N AC 230 V / 133 V ; 3/N AC 400 V / 230 V ;
3/N AC 415 V / 240 V; 3/N AC 440 V / 254 V;
3/N AC 480 V/277 V; 3/N AC 500 V/290 V.
Plage de tension : 0,7... 1,3 UN
Capacité de surcharge : 1,35 un, permanent
Consommation nominale : env. 8 va (L3-N) (env. 16 va sur IP 9077)
Fréquence nominale : 50/60 Hz
Valeur de réponse pour
Surtension «> U »: 0,9... 1,3 un réglable
Valeur de réponse pour
Sous-tension «< U » : 0,7... 1,1 un réglable
Hystérésis : environ 4 % de la valeur réglée
Temporisation : 0,1... 20 s réglable
Seuil de détection d'asymétrie
IL/SL 9077/010: Env. 5. 10 % d'asymétrie de phase
Configuration de contact : 2 inverseurs
Matériau du contact : AgNi
Tension de commutation : AC 250 V.
Courant thermique Ith: 4 A.
Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
CONTACT NC : 2 A / AC 230 V IEC/EN 60947-5-1
Durée de vie électrique selon AC 15 à 1 A, AC 230 V : ≥ 1,5 x 105 commut. CEI/EN 60947-5-1
Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : 30 x 106 cycles de commutation
Plage de température de fonctionnement : - 20... +60 °C
Stockage : - 25... +60 °C
Connexion de conducteur : bornes à vis

Type: IL9077.12 3/NAC 400/230V 0,1-20S.

Type de produit: Relais de surveillance de tension

Nombre de sorties relais: 2

Tension de fonctionnement: 230 V
400 V

Dim.: (l x H) 35 mm x 90 mm

Prof. d'encastr.: 59 mm

Poids: 110 g

Largeur: 35 mm

Hauteur: 90 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359243

Livraison le mar. 22 décembre

Conrad Electronic

Ce produit

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359240

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 303.95^*

Dold BA9043/001 3AC50-400Hz 400V 0039884 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359241

Livraison le mar. 22 décembre

Conrad Electronic

400 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 307.95^*

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359193

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 117.95^*

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359286

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359267

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359248

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 257.95^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2 Anzahl analoge Eingänge: 3

Code produit :2359210

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359209

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 169.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Relais de surveillance de tension Nombre de sorties relais: 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Relais de surveillance de tension Nombre de sorties relais: 2

Description

Surveillance des réseaux de courant alternatif et triphasé sur les sous-tensions et les surtensions, par exemple pour la surveillance des autoproducteurs conformément à la norme VDE 0100.

· selon IEC/en 60 255-1
· détection de surtension, de sous-tension et de coupure de phase
· diagnostic de panne de réseau par plusieurs LED
· les valeurs de réponse pour la surtension et la sous-tension peuvent être réglées séparément
· grandes plages de réglage 0,9... 1,3 un ou 0,7... 1,1 ONU
· temps de temporisation réglable de 0,1... 20 s
· principe du courant de repos
· sans tension auxiliaire
· séquence de phases arbitraire
· utilisable également en 1 phase
· 2 inverseurs
· largeur de 35 mm
