Name: Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Relais de surveillance de courant Nombre de sorties relais: 1
Brand: Dold
SKU: 2359267
Availability: BackOrder

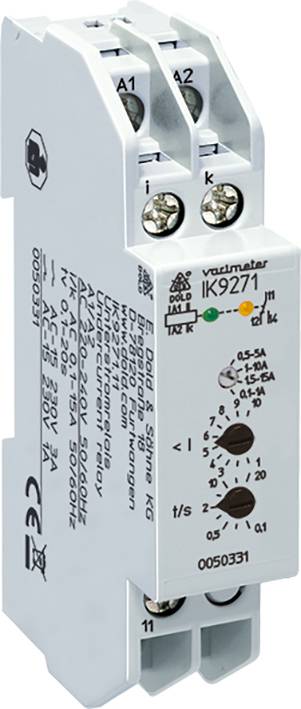

Relais temporel électronique en boîtier, avec bouton rotatif pour régler les intervalles de temps et voyants d'état de fonctionnement.

Photo non contractuelle

Type de produit

Relais de surveillance de courant

Nombre de sorties relais

Tension de fonctionnement

230 V

400 V

Type

IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.

Entrées de mesure

1-phasig

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 229.95 / pièce(s))

CHF 229.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Sécurité accrue dans les bâtiments

Caractéristiques techniques

Circuits de mesure : monophasé
Plages de mesure (fréquence nominale 50... 400 Hz) :
0,1... 15 A
4 zones partielles via le commutateur rotatif
réglable : 0,1... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A max. Courant continu : 20 A à 50 °C 15 A à 60 °C.
Réglage de la valeur de réponse : en continu dans la plage de mesure
Rapport de rechute (hystérésis) : env. 4 % de la valeur de réglage, fixe
Précision de répétition : ≤ ± 1 %
Temporisation tv : 0,1... 20 s réglable
TENSION AUXILIAIRE UH: AC/DC 24 V, AC 220... 240 V
Plage de tension :
Pour AC: 0,8... 1,1 UH
Pour DC: 0,8... 1,25 UH
Consommation nominale à AC 230 V 3,2 va
POUR DC 24 V 0,8 W.
Fréquence nominale : 50/60 Hz
Plage de fréquence : ± 5 %
Configuration de contact : 1 inverseur
Courant thermique Ith: 5 A.
Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
Durée de vie électrique selon AC 15 à 1 A, AC 230 V N/O:3 x 105 cycles de commutation IEC/en 60947-5-1
Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : > 50 x 106 cycles de commutation
Plage de température de fonctionnement : - 20... +60 °C
Stockage : - 25... +60 °C
Connexion de conducteur : bornes à vis

Type: IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.

Type de produit: Relais de surveillance de courant

Nombre de sorties relais: 1

Entrées de mesure: 1-phasig

Tension de fonctionnement: 230 V
400 V

Dim.: (l x H) 17.5 mm x 90 mm

Prof. d'encastr.: 61 mm

Poids: 70 g

Largeur: 17.5 mm

Hauteur: 90 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359267

Livraison le mar. 22 décembre

Conrad Electronic

Ce produit

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359240

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 303.95^*

Dold BA9043/001 3AC50-400Hz 400V 0039884 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359241

Livraison le mar. 22 décembre

Conrad Electronic

400 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 307.95^*

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359193

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 117.95^*

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359286

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359243

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359248

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 257.95^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2 Anzahl analoge Eingänge: 3

Code produit :2359210

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359209

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 169.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Relais de surveillance de courant Nombre de sorties relais: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Relais de surveillance de courant Nombre de sorties relais: 1

Description

Surveillance de sous-courant dans les réseaux rotatifs et de courant alternatif.

· selon IEC/en 60 255-1
· valeur de réponse réglable
· hystérésis fixe
· temporisation de commutation réglable
· principe du courant de repos (relais de sortie non activé en cas d'erreur)
· principe du courant de travail au choix (relais de sortie activé en cas d'erreur)
· voyants LED
· avec tension auxiliaire
· circuit auxiliaire - circuit de mesure isolé galvaniquement

Ce texte a été traduit par une machine.
