Name: Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Relais de surveillance de courant Nombre de sorties relai
Brand: Dold
SKU: 2359286
Availability: BackOrder

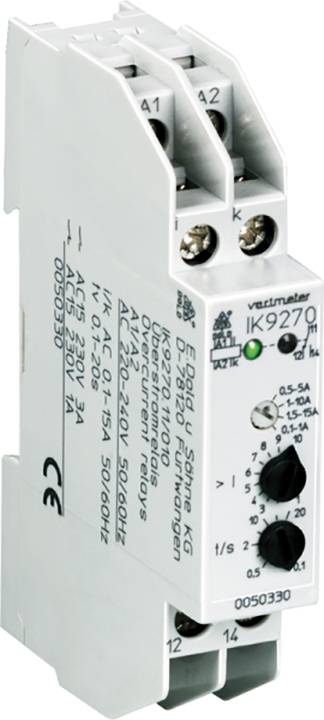

Relais de surveillance de courant avec boutons de réglage pour le contrôle de fonctionnement ; adapté pour courant alternatif 230 V, à 50/60 Hz.

Photo non contractuelle

Type de produit

Relais de surveillance de courant

Nombre de sorties relais

Tension de fonctionnement

230 V

400 V

Type

IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Entrées de mesure

1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 229.95 / pièce(s))

CHF 229.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Circuits de mesure : monophasé
Plages de mesure (fréquence nominale 50... 400 Hz) :
0,1... 15 A
4 zones partielles via le commutateur rotatif
réglable : 0,1... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A max. Courant continu : 20 A à 50 °C 15 A à 60 °C.
Réglage de la valeur de réponse : en continu dans la plage de mesure
Rapport de rechute (hystérésis) : env. 4 % de la valeur de réglage, fixe
Précision de répétition : ≤ ± 1 %
Temporisation tv : 0,1... 20 s réglable
TENSION AUXILIAIRE UH: AC/DC 24 V, AC 220... 240 V
Plage de tension :
Pour AC: 0,8... 1,1 UH
Pour DC: 0,8... 1,25 UH
Consommation nominale à AC 230 V 3,2 va
POUR DC 24 V 0,8 W.
Fréquence nominale : 50/60 Hz
Plage de fréquence : ± 5 %
Configuration de contact : 1 inverseur
Courant thermique Ith: 5 A.
Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
Durée de vie électrique selon AC 15 à 1 A, AC 230 V N/O:3 x 105 cycles de commutation IEC/en 60947-5-1
Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : > 50 x 106 cycles de commutation
Plage de température de fonctionnement : - 20... +60 °C
Stockage : - 25... +60 °C
Connexion de conducteur : bornes à vis

Type: IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Type de produit: Relais de surveillance de courant

Nombre de sorties relais: 1

Entrées de mesure: 1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Tension de fonctionnement: 230 V
400 V

Dim.: (l x H) 17.5 mm x 90 mm

Prof. d'encastr.: 61 mm

Poids: 70 g

Largeur: 17.5 mm

Hauteur: 90 mm

UKCA: oui
