Dold IK9169.11 3AC380-415/220-240V 0049177 Contrôleur de phase Nombre de sorties relais: 1

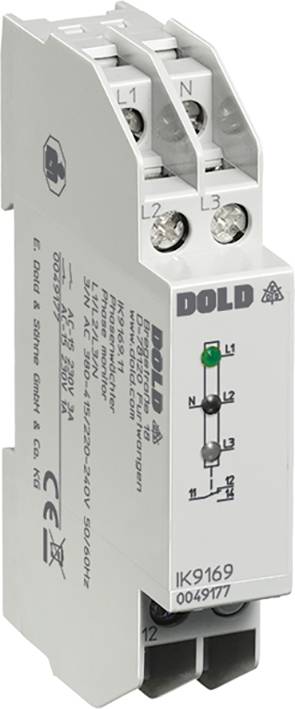

Un dispositif électronique de Dold, probablement un relais de surveillance, avec plusieurs bornes et un schéma représentatif à l'avant.
Photo non contractuelle
Type de produit
Contrôleur de phase
Nombre de sorties relais
1
Tension de fonctionnement
230 V/AC
Type
IK9169.11 3AC380-415/220-240V
Entrées de mesure
Phasen
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 113.95 / pièce(s))
CHF 113.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Configuration de contact : 1 inverseur
  • Courant thermique Ith : 4 A (voir courbe limite de courant continu)
  • Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
  • CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
  • Durée de vie électrique : selon AC 15 à 1 A, AC 230 V : type. 300 000 cycles de commutation
  • Durée de vie mécanique : ≥ 30 x 106 cycles de commutation
  • Plage de température de fonctionnement : - 20... + 60°C
  • Boîtier : thermoplastique avec comportement V0 conforme à UL sujet 94
Type

IK9169.11 3AC380-415/220-240V

Type de produit

Contrôleur de phase

Nombre de sorties relais

1

Entrées de mesure

Phasen

Tension de fonctionnement

230 V/AC

Dim.

(L x l x H) 90 x 17.5 x 59 mm

Prof. d'encastr.

90 mm

Poids

60 g

Largeur

17.5 mm

Hauteur

59 mm

Longueur

90 mm

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2359247 Dold IK9169.11 3AC380-415/220-240V 0049177 Contrôleur de phase Nombre de sorties relais: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359247 Dold IK9169.11 3AC380-415/220-240V 0049177 Contrôleur de phase Nombre de sorties relais: 1

Description

Surveillance des réseaux triphasés en cas de panne de phase.

· selon IEC/en 60 255-1
· pour la détection d'une panne de phase dans les réseaux triphasés
· peut également être raccordé en une seule phase
· principe du courant de repos (relais de sortie non activé en cas d'erreur)
· séquence de phases arbitraire
· affichage LED pour chaque phase
· sortie 1 inverseur
· largeur de construction 17,5 mm

Ce texte a été traduit par une machine.
