Photo non contractuelle

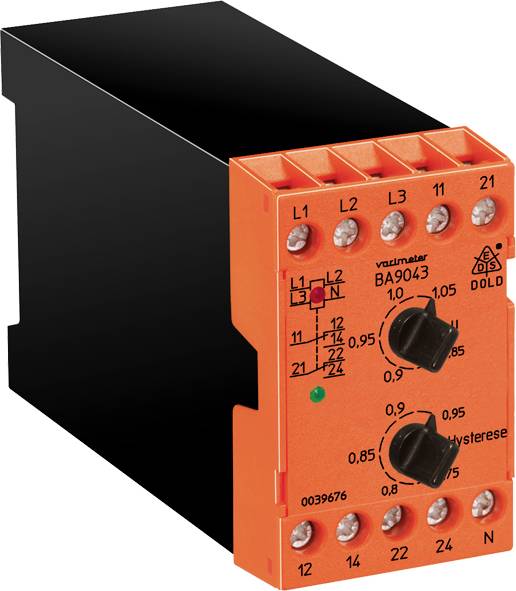

Dold BA9043 3AC50-400Hz 230/400V 0039676 Relais de surveillance de tension Nombre de sorties relais: 2
Type de produit
Relais de surveillance de tension
Nombre de sorties relais
2
Tension de fonctionnement
230 V
400 V
Type
BA9043 3AC50-400Hz 230/400V
Entrées de mesure
Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 303.95 / pièce(s))
CHF 303.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Sécurité accrue dans les bâtiments
Caractéristiques techniques
- TENSION NOMINALE UN 3/N AC 100/57 V; 220/127 V; 400/230 V.
- 415/240 V ; 440/254 V ; 500/290 V
- 3/N AC 690/400 V
- 3 AC 100 V ; 220 V ; 400 V ; 415 V, 440 V ; 500 V 3 AC 690 V.
- Capacité de surcharge : 1,2
- Consommation nominale : AC 4 va
- Fréquence nominale : 50... 400 Hz
- Plage de fréquence : ± 5 %
- Influence de la température : < 0,05 % / K.
- Valeur de réponse : 0,85... 1,05 un, réglable en continu
- Avec bouton rotatif supérieur
- Taux de rechute
- (Hystérésis) 0,75 ... 0,95 de la valeur de réponse
- Retard de commutation tM: voir schéma de retard de commutation
- Temporisation tv: réglable en continu de 0,5 à 10 s.
- Configuration de contact : 2 inverseurs
- Courant thermique Ith: 6 A ; voir diagramme courbe limite de courant continu
- Pouvoir de coupure selon AC 15 : N/O : 3 A / AC 230 V IEC/en 60947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
- SELON DC 13 : N/O : 1 A / DC 24 V IEC/EN 60947-5-1
- CONTACT NC : 1 A / DC 24 V IEC/EN 60947-5-1
- Durée de vie électrique selon AC 15 à 3 A, AC 230 V : 3 x 105 commutations sp. CEI/EN 60947-5-1
- Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
- Durée de vie mécanique : > 30 x 106 cycles de commutation
- Plage de température de fonctionnement : - 20... + 60°C
- Stockage : - 25... + 60°C
- Connexion de conducteur : bornes à vis
- Type
BA9043 3AC50-400Hz 230/400V
- Type de produit
Relais de surveillance de tension
- Nombre de sorties relais
2
- Entrées de mesure
Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V
- Tension de fonctionnement
230 V
400 V
- Dim.
(l x H) 45 mm x 73 mm
- Prof. d'encastr.
132 mm
- Poids
310 g
- Largeur
45 mm
- Hauteur
73 mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Relais de surveillance de tension Nombre de sorties relais: 2
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Relais de surveillance de tension Nombre de sorties relais: 2
Description
· surveillance de la tension des réseaux triphasés
· pour les applications industrielles et ferroviaires
· SELON IEC/EN 60255-1, IEC/EN 60255-26, DIN VDE 0435-303
· triphasé
· pour tensions nominales de 3/N AC 100 / 57 V. Jusqu'à 690 / 400 V.
· mesure arithmétique de la valeur moyenne
· valeur de réponse et de recul réglable
· pour les réseaux avec ou sans conducteur neutre
· principe du courant de repos (relais de sortie non activé en cas d'erreur)
· indicateurs LED pour la mise en service et la position du contact
· insensible à l'onde harmonique
· adapté pour les réseaux de 50... 400 Hz
Largeur de construction 45 mm
