Name: Dold BA9043/001 3AC50-400Hz 400V 0039884 Relais de surveillance de tension Nombre de sorties relais: 2
Brand: Dold
SKU: 2359241
Availability: BackOrder

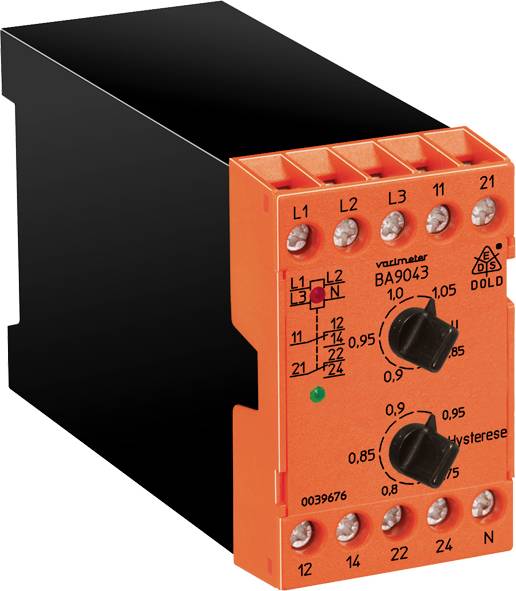

Relais de surveillance électrique dans un boîtier noir et orange pour la régulation de tension, avec boutons de réglage et bornes de connexion.

Photo non contractuelle

Type de produit

Relais de surveillance de tension

Nombre de sorties relais

Tension de fonctionnement

400 V

Type

BA9043/001 3AC50-400Hz 400V

Dim.

(l x H) 45 mm x 73 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 307.95 / pièce(s))

CHF 307.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Sécurité accrue dans les bâtiments

Caractéristiques techniques

TENSION NOMINALE UN : 3/N AC 100/57 V ; 220/127 V ; 400/230 V.
415/240 V ; 440/254 V ; 500/290 V
3/N AC 690/400 V
3 AC 100 V ; 220 V ; 400 V ; 415 V, 440 V ; 500 V.
3 AC 690 V.
Capacité de surcharge : 1,2
Consommation nominale : AC 4 va
Fréquence nominale : 50... 400 Hz
Plage de fréquence : ± 5 %
Influence de la température : < 0,05 % / K.
Valeur de réponse : 0,85... 1,05 un, réglable en continu
Avec bouton rotatif supérieur
Taux de rechute
(Hystérésis) 0,75 ... 0,95 de la valeur de réponse
Retard de commutation tM: voir schéma de retard de commutation
Temporisation tv: réglable en continu de 0,5 à 10 s.
Configuration de contact : 2 inverseurs
Courant thermique Ith: 6 A ; voir diagramme courbe limite de courant continu
Pouvoir de coupure selon AC 15 : N/O : 3 A / AC 230 V IEC/en 60947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
SELON DC 13 : N/O : 1 A / DC 24 V IEC/EN 60947-5-1
CONTACT NC : 1 A / DC 24 V IEC/EN 60947-5-1
Durée de vie électrique selon AC 15 à 3 A, AC 230 V : 3 x 105 commutations sp. CEI/EN 60947-5-1
Résistance max. Aux courts-circuits fusible : 4 A GG / GL IEC/en 60947-5-1
Durée de vie mécanique : > 30 x 106 cycles de commutation
Plage de température de fonctionnement : - 20... + 60°C
Stockage : - 25... + 60°C
Connexion de conducteur : bornes à vis

Type: BA9043/001 3AC50-400Hz 400V

Type de produit: Relais de surveillance de tension

Nombre de sorties relais: 2

Tension de fonctionnement: 400 V

Dim.: (l x H) 45 mm x 73 mm

Prof. d'encastr.: 132 mm

Poids: 310 g

Largeur: 45 mm

Hauteur: 73 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Relais-Ausgänge

Betriebsspannung

Produkt-Art

Dold BA9043/001 3AC50-400Hz 400V 0039884 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359241

Livraison le mar. 22 décembre

Conrad Electronic

Ce produit

400 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 307.95^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359240

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 303.95^*

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359193

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 117.95^*

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359286

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stromüberwachungsrelais Anzahl Relais-Ausgänge: 1

Code produit :2359267

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Stromüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359243

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359248

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 257.95^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2 Anzahl analoge Eingänge: 3

Code produit :2359210

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Spannungsüberwachungsrelais Anzahl Relais-Ausgänge: 2

Code produit :2359209

Livraison le mar. 22 décembre

Conrad Electronic

230 V

Spannungsüberwachungsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 169.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2359241 Dold BA9043/001 3AC50-400Hz 400V 0039884 Relais de surveillance de tension Nombre de sorties relais: 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359241 Dold BA9043/001 3AC50-400Hz 400V 0039884 Relais de surveillance de tension Nombre de sorties relais: 2

Description

· surveillance de la tension des réseaux triphasés
· pour les applications industrielles et ferroviaires

· SELON IEC/EN 60255-1, IEC/EN 60255-26, DIN VDE 0435-303
· triphasé
· pour tensions nominales de 3/N AC 100 / 57 V. Jusqu'à 690 / 400 V.
· mesure arithmétique de la valeur moyenne
· valeur de réponse et de recul réglable
· pour les réseaux avec ou sans conducteur neutre
· principe du courant de repos (relais de sortie non activé en cas d'erreur)
· indicateurs LED pour la mise en service et la position du contact
· insensible à l'onde harmonique
· adapté pour les réseaux de 50... 400 Hz
· largeur de construction 45 mm
