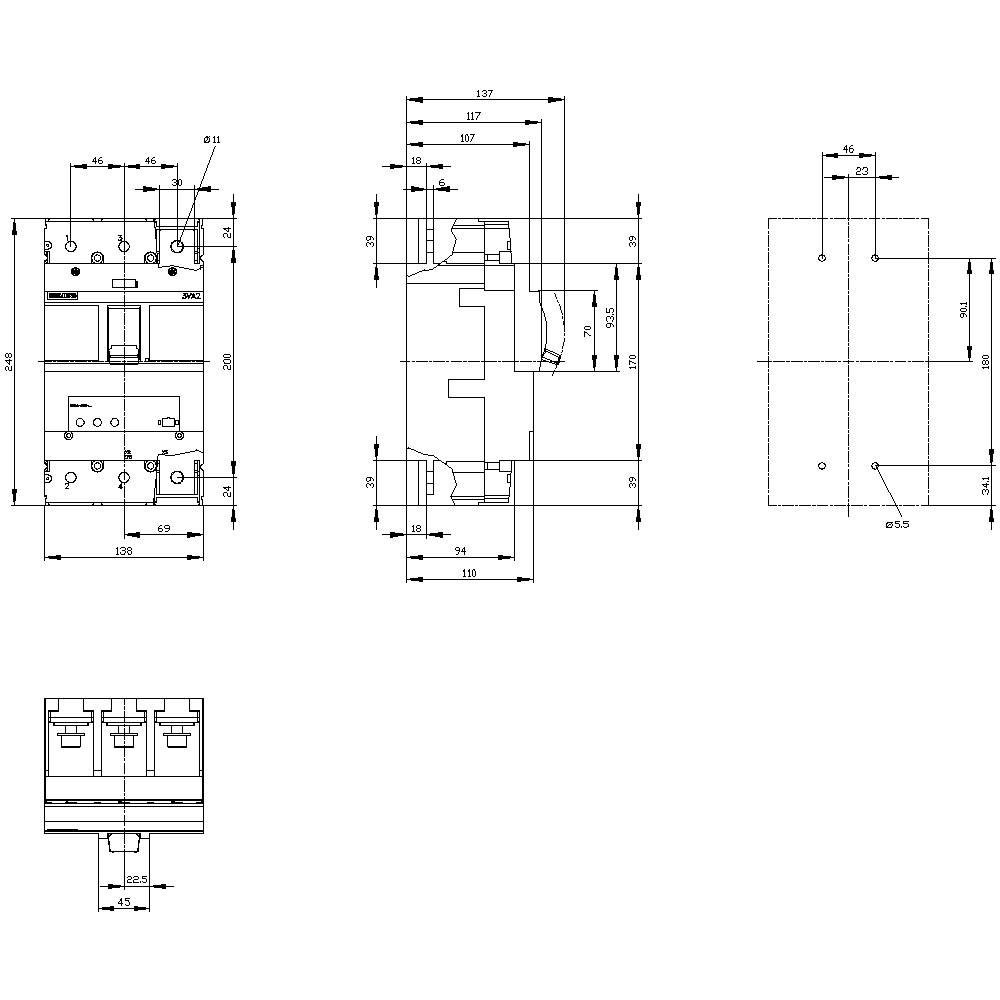

Croquis/schéma
Croquis/schéma
Disjoncteur Siemens 3VA2463-5HL32-0AA0 Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/AC (l x
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur
Valeur du courant d'appel (max.)
630 A
Connexion
raccord à vis
Type
3VA2463-5HL32-0AA0
Plage de réglage du courant (min.)
252 A
Fiche technique (PDF)
Nombre
Total (CHF 1’618.83 / pièce(s))
CHF 2’274.79
-29 %
CHF 1’618.83
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Disjoncteur
- Type
3VA2463-5HL32-0AA0
- Plage de réglage du courant (min.)
252 A
- Valeur du courant d'appel (max.)
630 A
- Plage de réglage (courant)
252 - 630 A
- Nombre de pôles
3 pôles
- Tension de contact (max.)
690 V/AC
- Type de montage
installation fixe
- Température min.
-25 °C
- Température max.
+70 °C
- Classe de capacité de coupure
M
- Type du déclencheur à maximum de courant
ETU320
- Connexion
raccord à vis
IP40
- Profondeur
110 mm
- Largeur
138 mm
- Hauteur
248 mm
- Dim.
(l x H x P) 138 x 248 x 110 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
0
0
630 A
3
250-630 A
0
690-690 V
162 W
IP40
Front side
FAUX
Screw connection
Rocker lever
FAUX
55 kA
VRAI
FAUX
VRAI
Built-in device fixed built-in technique
VRAI
VRAI
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1539111 Disjoncteur Siemens 3VA2463-5HL32-0AA0 Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/AC (l x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1539111 Disjoncteur Siemens 3VA2463-5HL32-0AA0 Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/AC (l x
Description
circuit breaker 3VA2 IEC frame 630 breaking capacity class M Icu=55kA @ 415V 3-pole, line protection ETU320, LI, In=630A overload protection Ir=250A...630A short-circuit protection Ii=1.5...9x In nut keeper kit 3VA2 molded-case circuit breaker with 8-series ETU for system protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for plant protection and generator protection. 3. Available as 3-pole and 4-pole version. 4. Four breaking capacity classes from 55 kA to 150 kA at 415 V. 5. Depending on the size: Rated current 25 A. 630 A. 6. Can be installed fixed, in plug-in design or as withdrawable version. 7. The series has a solid-state overcurrent trip unit. 8. Integrated display for measured values. 9. Integrated measuring function and optional communication connection via Modbus TCP, Modbus RTU, PROFINET and PROFIBUS. 10. Modular and easy-to-fit internal accessories with wide range of functions. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
Avertissement
Remarque : ce produit est issu d'une production spéciale. Il ne peut donc pas faire l'objet d'un retour. Commande spéciale, aucun droit de rétractation.
