Name: Disjoncteur Siemens 3RV1011-1KA10 3 NO (T) Plage de réglage (courant): 9 - 12 A Tension de contact (max.): 690 V/AC (l x
Brand: Siemens
SKU: 502445
Availability: InStock

Un interrupteur électrique portant l'inscription 'Siemens Sirius', montrant un commutateur passant de 'I' (Marche) à 'O' (Arrêt), avec un bouton vert pour 'Test'.

Sur l'image, on peut voir un armoire électrique ouverte avec des câbles et des composants sur le côté gauche, et une vue de fenêtre mouillée de pluie sur la droite.

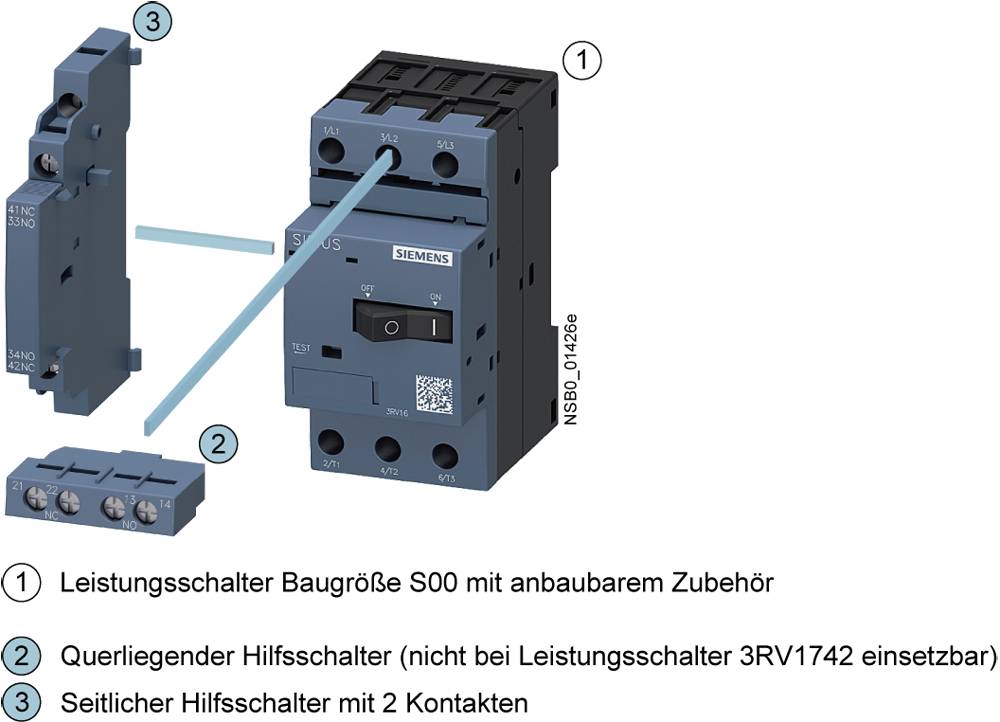

'Disjoncteur taille S00 avec accessoires montables : 1) Disjoncteur avec 2) contacteur auxiliaire latéral et 3) contacteur auxiliaire transversal.'

'Schéma de connexion de transformateur à six bornes, étiquetées 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3 ; indique le sens du flux.'

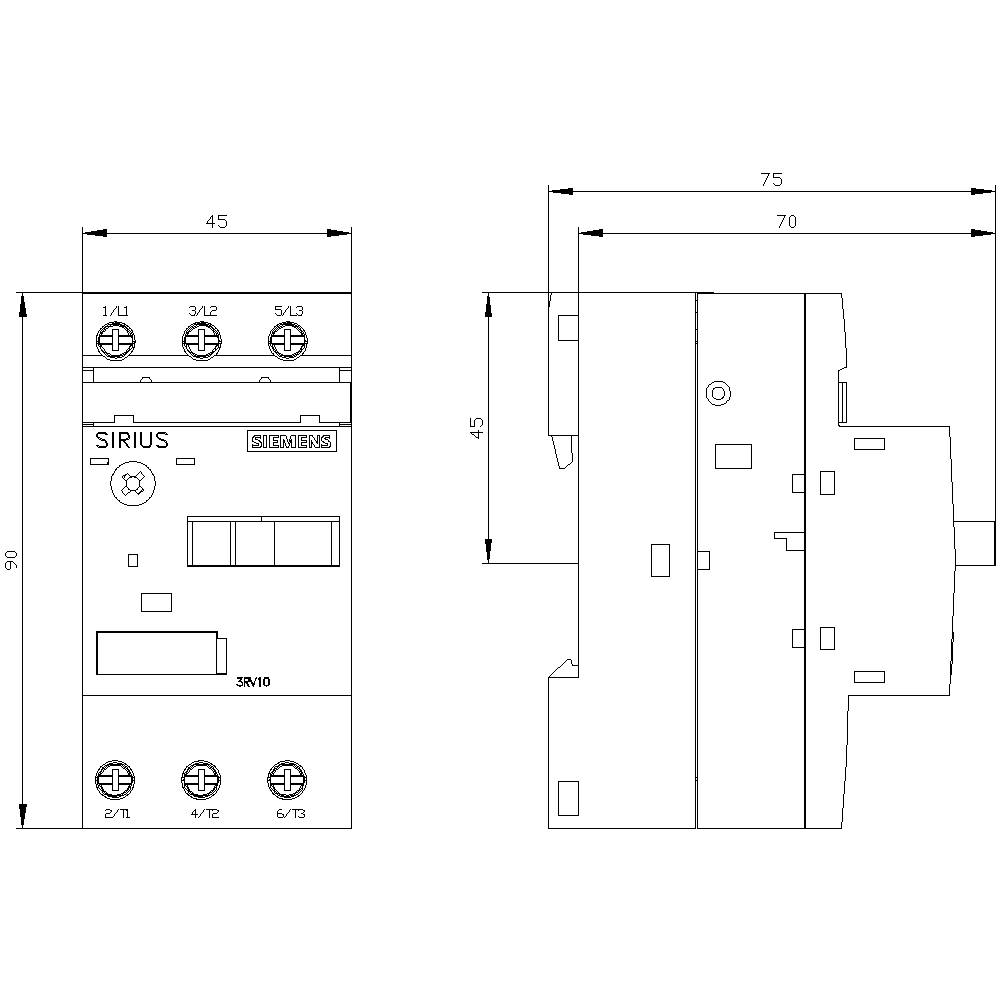

Dessin technique d'un appareil électrique de commutation avec dimensions en millimètres. Les vues de face et de côté sont représentées.

1/5

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

12 A

Type de contact

3 NO (T)

Connexion

borne à vis

Type

3RV1011-1KA10

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 5 novembre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 87.95 / pièce(s))

CHF 87.95

Prix TVA incl.

uniquement CHF 10.00

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3RV1011-1KA10

Dimensions: S00

Plage de réglage du courant (min.): 9 A

Valeur du courant d'appel (max.): 12 A

Plage de réglage (courant): 9 - 12 A

Type de contact: 3 NO (T)

Nombre de pôles: 3 pôles

Type de contact auxiliaire: 3 NO (T)

Tension de contact (max.): 690 V/AC

Spécificités: avec contact auxiliaire

Connexion: borne à vis

: IP20

Profondeur: 81 mm

Largeur: 45 mm

Hauteur: 90 mm

Dim.: (l x H x P) 45 x 90 x 81 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Taille: S00

Plage de réglage: 9,00 - 12,0 A

: 45

: 90 mm

: 75 mm

: 5.5 kW

: FAUX

: 12 A

: FAUX

: 3

: 690-690 V

: 9-12.5 A

: IP20

: VRAI

: Screw connection

: Rocker lever

: Magnetic

: 3 kW

: 50 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV1011-1KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 9 - 12 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502445

Livraison le jeu. 5 novembre

4 pièce(s)Conrad Electronic

Ce produit

12 A

9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RV1011-0EA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502417

Livraison le ven. 4 décembre

Conrad Electronic

0.4 A

0.28 A

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Siemens 3RV1011-0FA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502418

Livraison le jeu. 5 novembre

1 pièce(s)Conrad Electronic

0.5 A

0.35 A

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502419

Livraison le ven. 4 décembre

Conrad Electronic

0.63 A

0.45 A

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

Siemens 3RV1011-0HA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502420

Livraison le jeu. 5 novembre

2 pièce(s)Conrad Electronic

0.8 A

0.55 A

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Siemens 3RV1011-0JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502427

Livraison le mer. 2 décembre

Conrad Electronic

1 A

0.7 A

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Siemens 3RV1011-0KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.9 - 1.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502428

Livraison le jeu. 5 novembre

2 pièce(s)Conrad Electronic

1.25 A

0.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Siemens 3RV1011-1AA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.1 - 1.6 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm Piece

Code produit :502429

Livraison le jeu. 5 novembre

3 pièce(s)Conrad Electronic

1.6 A

1.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm Piece

Code produit :502431

Livraison le jeu. 5 novembre

2 pièce(s)Conrad Electronic

2 A

1.4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Siemens 3RV1011-1CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.8 - 2.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502432

Livraison le mer. 2 décembre

Conrad Electronic

2.5 A

1.8 A

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Documents & téléchargements

Fiche technique

Fiche technique 502445 Disjoncteur Siemens 3RV1011-1KA10 3 NO (T) Plage de réglage (courant): 9 - 12 A Tension de contact (max.): 690 V/AC (l x

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502445 Disjoncteur Siemens 3RV1011-1KA10 3 NO (T) Plage de réglage (courant): 9 - 12 A Tension de contact (max.): 690 V/AC (l x

Description

Description générale:
Les disjoncteurs 3RV1 sont des disjoncteurs limiteurs de courant compacts, optimisés pour les dérivations. Ils sont utilisés pour commander et protéger les moteurs triphasés jusqu'à 45 kW à 400 VAC ainsi que d'autres consommateurs de courant nominal jusqu'à 100 A. Le disjoncteur 3RV1 et le contacteur 3RT1 sont harmonisés sur les plans électrique et design et peuvent donc sans problèmes être associer pour former des dérivations.
Grâce à leur protection contre les court-circuits et les surcharges, les disjoncteurs 3RV1 peuvent être utilisés pour protéger les moteurs, les transformateurs et les systèmes.
Caractéristiques principales:
Insensible au climat, alimentation par le haut ou par le bas, raccord par vis sans interrupteur auxiliaire, gamme complète et unique d'accessoires pour toutes les tailles, classe10, correspondant à EN 60079-7/14, EN 60947-1/-4-1, homologations UL, CSA, protection contre les contacts accidentels selon DIN VDE 0106 sect. 100, courant nominal max. 50 A (45 kW à 400 VAC), extrême stabilité à long terme.
