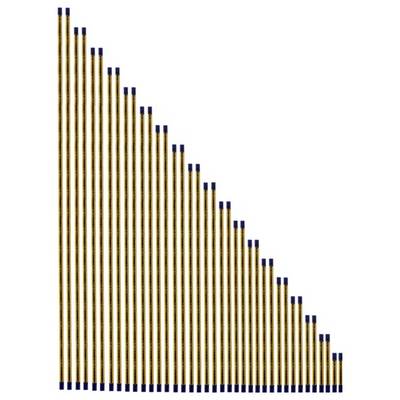

Datasensing Barrière lumineuse de sécurité SH4 Portée (max.) 10 m Hauteur de protection 300 mm 24 V/DC Classe de sécurit
N° réf. fabricant :
Code produit :
Type de produit
Barrière lumineuse de sécurité
Longueur
35 mm
Hauteur
380 mm
Type
SH4
Modèle
émetteur
récepteur
Fiche technique (PDF)
Nombre
Total (CHF 897.27 / pièce(s))
CHF 897.27
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Filtre imperméable de sécurité SH4-14-0300-B-5
- Conception compacte pour les applications critiques
- Haute résolution (14 mm) pour une protection fiable des doigts
- Fonction de réinitialisation automatique intégrée (modèle de base)
- Boîtier en aluminium robuste avec indice de protection IP65/IP67
Notre service pour vous
Caractéristiques techniques
- Matériau du boîtier : aluminium / PBT
- Type de produit
Barrière lumineuse de sécurité
- Type
SH4
- Modèle
émetteur
récepteur
- Domaine d'application
Protection des doigts
- Tension de fonctionnement
24 V/DC
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement max.
28.8 V/DC
- Tension de fonctionnement
19.2 - 28.8 V/DC
- Temps de réponse
11 ms
- Tension de contact (max.)
28.8 V/DC
- Courant de commutation (max.)
0.5 A
- Puissance de coupure max.
12 W
- Résolution optique
14 x 14 mm
- Taille du plus petit objet à détecter (Ø)
14 mm
- Branchement
fiche mâle M12, 5 pôles
- Type d'émetteur
Led infrarouge
- Longueur d’onde
850 nm
- Portée (min.)
0.2 m
- Portée (max.)
10 m
- Sorties
2 x PNP
- Signal de sortie (min.)
0 V
- Sortie de signal max.
24 V
- Courant de sortie
500 mA
- Approbations (Capteurs)
CE
cULus
TÜV
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Classe de sécurité
3
- Rayons
32
- Distance de rayonnement
10 mm
- Largeur du champ de protection (min.)
200 mm
- Largeur du champ de protection (max.)
10000 mm
- Hauteur de protection
300 mm
- Taille profil en alu
306.3 mm
- Hauteur totale
380 mm
- Contenu
1 pc(s)
IP65/67
- Longueur
35 mm
- Largeur
40 mm
- Hauteur
380 mm
- Dim.
(L x l x H) 35 x 40 x 380 mm
- Température min.
-30 °C
- Température max.
55 °C
- Tension nominale
24 V/DC
Documents & téléchargements
Fiche technique
Fiche technique 3760108 Datasensing Barrière lumineuse de sécurité SH4 Portée (max.) 10 m Hauteur de protection 300 mm 24 V/DC Classe de sécurit
Fiche technique 3760108 Datasensing Barrière lumineuse de sécurité SH4 Portée (max.) 10 m Hauteur de protection 300 mm 24 V/DC Classe de sécurit
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3760108 Datasensing Barrière lumineuse de sécurité SH4 Portée (max.) 10 m Hauteur de protection 300 mm 24 V/DC Classe de sécurit
Description
Le SH4-14-0300-B-5 est une barrière immatérielles de sécurité robuste de la série Base, spécialement conçue pour la protection des doigts dans les applications industrielles. Avec une hauteur de champ de protection de 300 mm et un indice de protection IP67, il offre une sécurité fiable dans les environnements exigeants, sans configuration logicielle complexe.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Émetteur
- Récepteur
- Angle de fixation standard
- Notice de montage
