Contacteur-inverseur Siemens 3RA2315-8XB30-1BB4 3 NO (T) 1 pc(s)

Module de contacteur Siemens SIRIUS avec doubles jeux de contacts, noir-bleu. Appareil de commutation principal pour installations électriques.
Une armoire électrique ouverte avec différents composants électriques et câblages, organisés sur plusieurs niveaux.

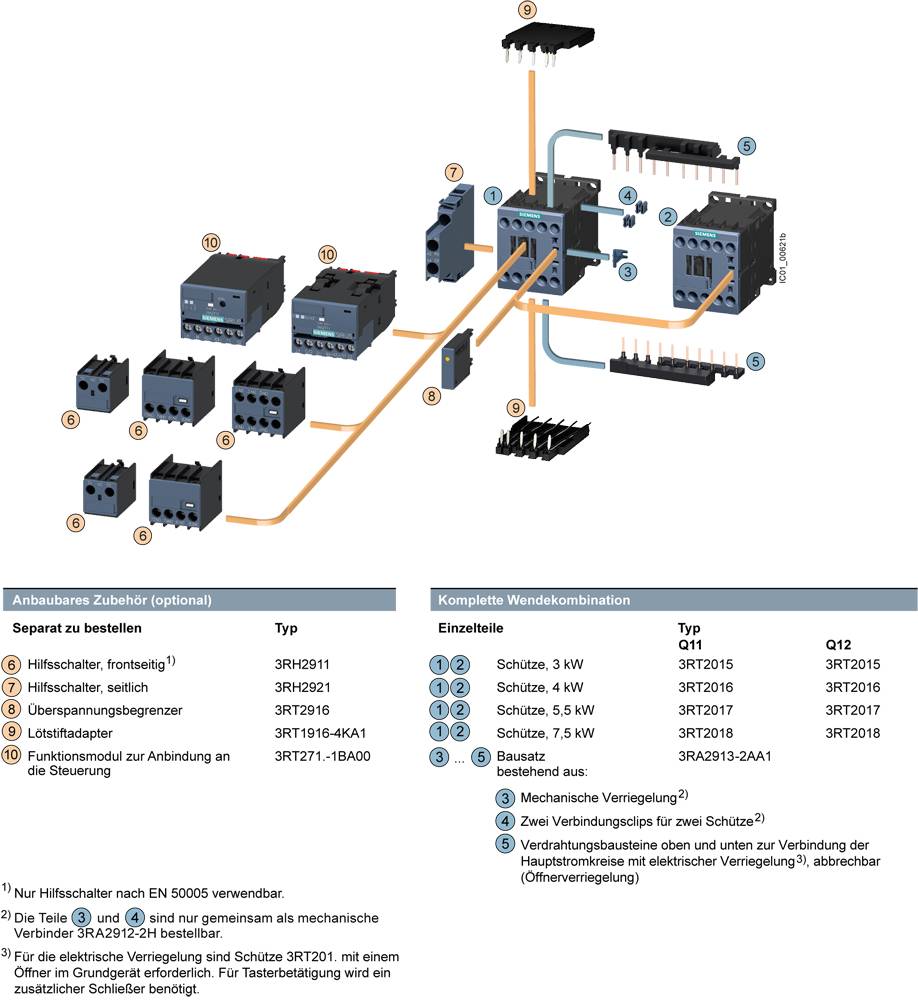

Le diagramme montre différents composants électriques et leurs connexions. Il contient des contacteurs, des relais et des accessoires avec des étiquettes.

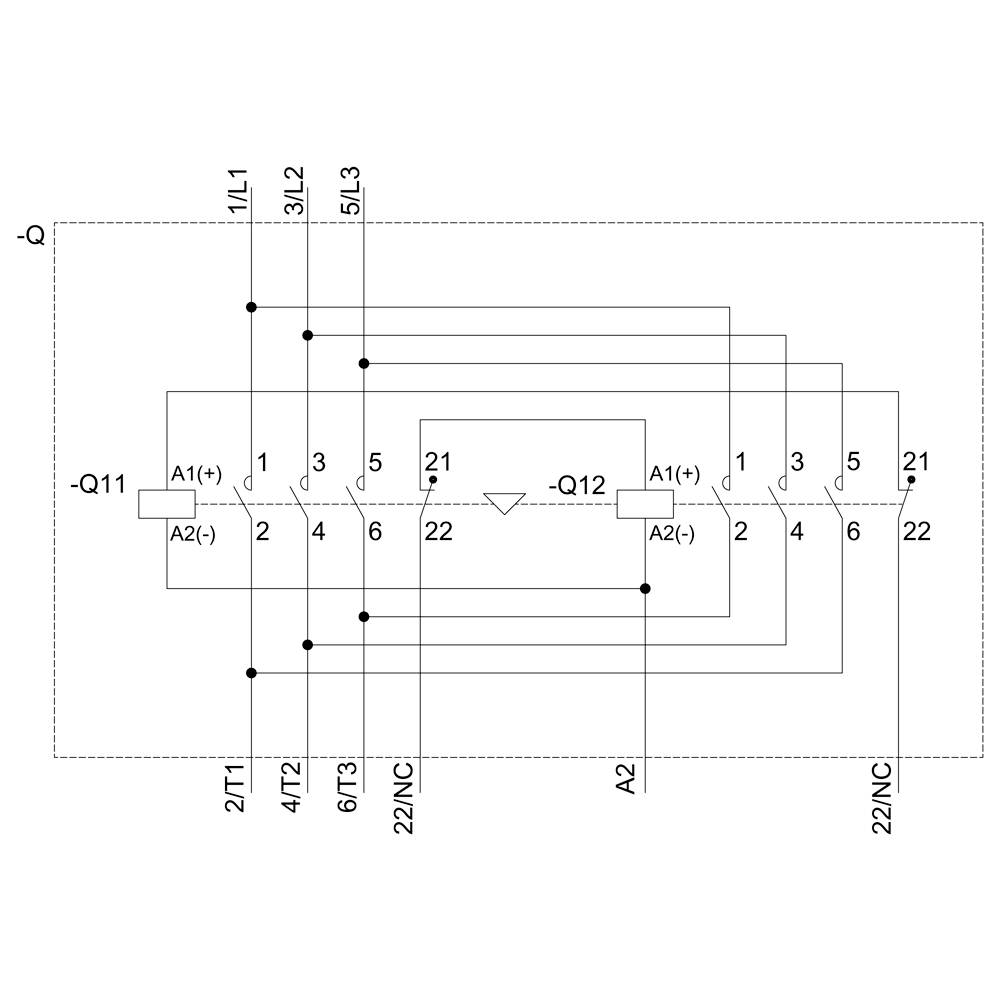

'Schéma de câblage d'un relais électromécanique à deux bobines Q11 et Q12. Montre les connexions et les points de jonction au sein du système.'

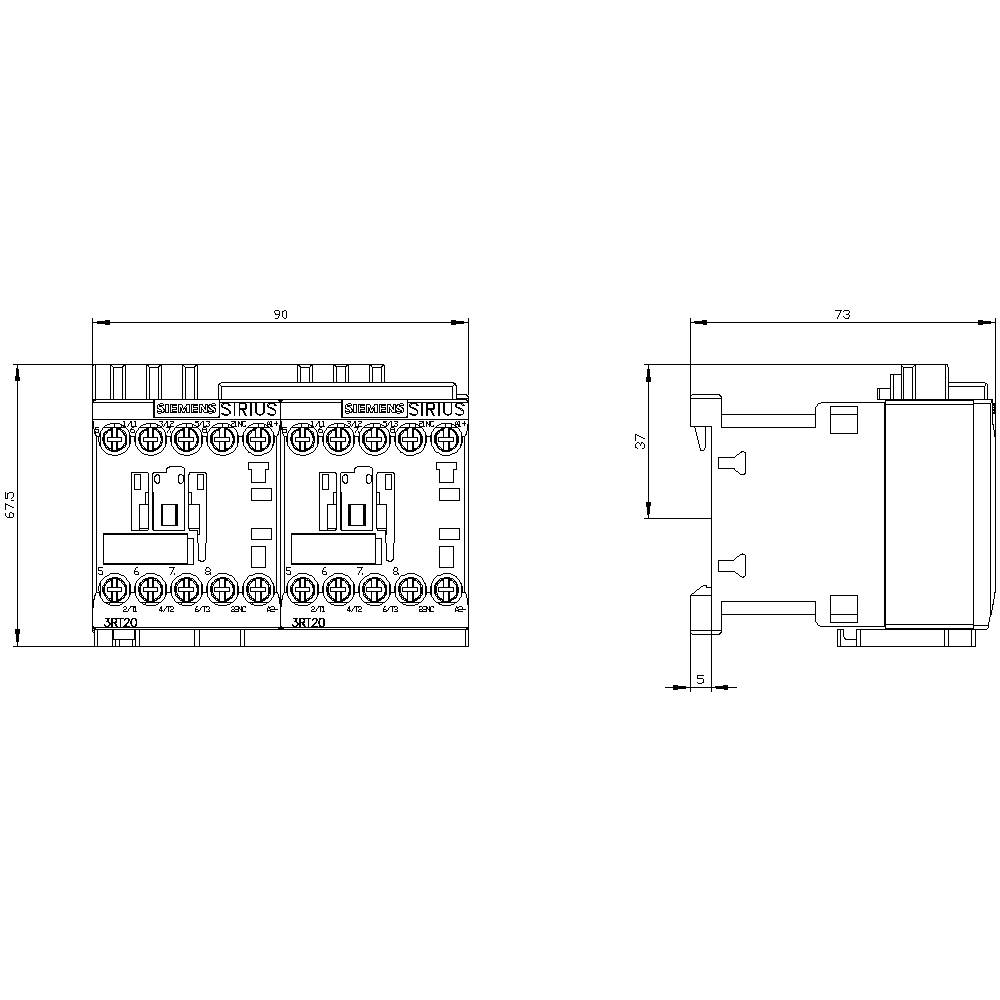

Dessin technique d'un contacteur SIRIUS avec dimensions : Largeur 90 mm, Hauteur 67,5 mm, Profondeur 73 mm. Vue latérale et vue de face.

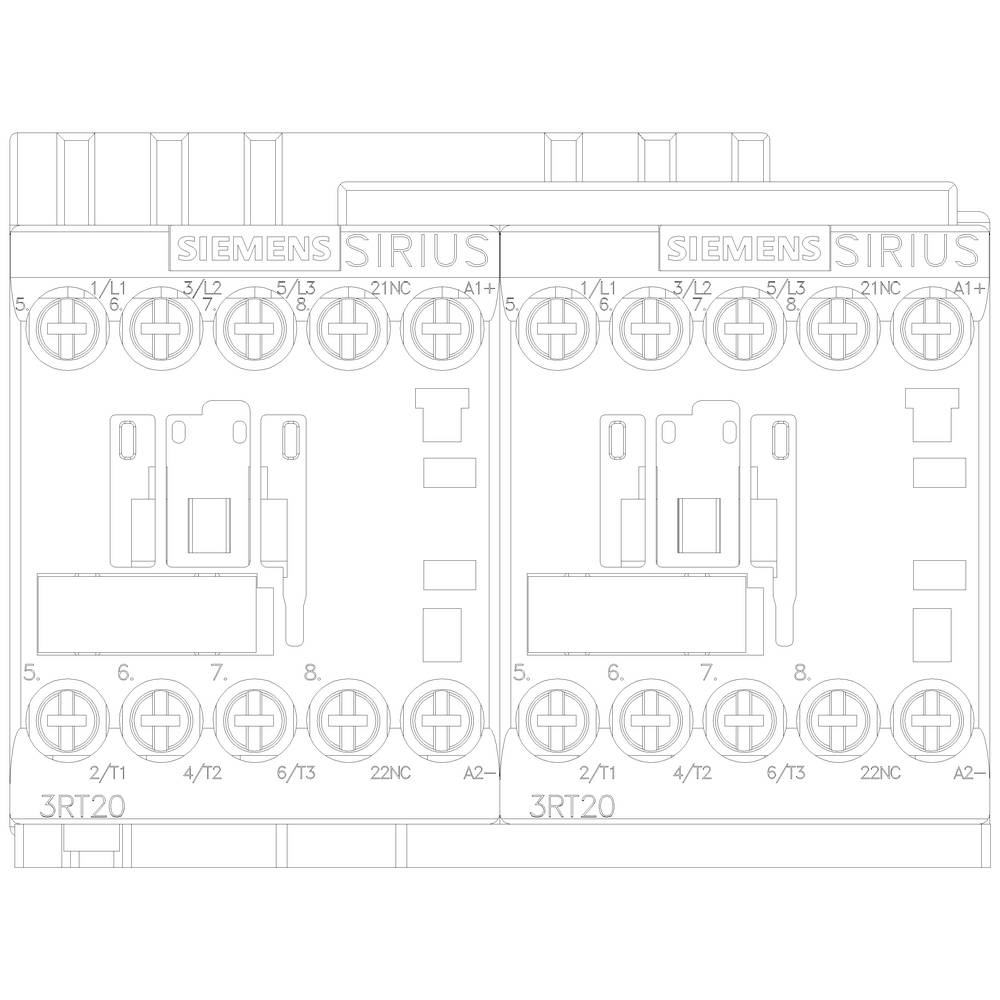

La figure montre deux contacteurs Siemens SIRIUS 3RT20 en représentation schématique avec bornes de raccordement et étiquetages.
1/6
Photo non contractuelle
Type de produit
Combinaison de contacteurs-inverseurs
Nombre de pôles
3 pôles
Tension nominale
690 V/AC
Courant de charge
6.1 A
Puissance
3 kW
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 4 décembre
Nombre
Total (CHF 101.95 / pièce(s))
CHF 101.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Type de tension : DC
  • Section de conducteur à un ou plusieurs fils : 4 mmm²
  • Section de conducteur à fils fins : 2,5 mmm²
Type de produit

Combinaison de contacteurs-inverseurs

Type

3RA2315-8XB30-1BB4

Dimensions

S00

Nombre de pôles

3 pôles

Type de contact

3 NO (T)

Type de contact auxiliaire

3 NO (T)

Tension nominale

690 V/AC

Tension de commande (max.)

24 V/DC

Gamme de tension de commande

24 V/DC (max)

Tension de contact (max.)

690 V/AC

Courant continu (max.)

6.1 A

Courant de charge

6.1 A

3 kW

Convient pour marque

Siemens

Adapté pour série

Siemens série Sirius

Type de montage

fixation par encliquetage

fixation par vis

Connexion

raccord à vis

Durée de vie mécanique

10000000

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

90 mm

Hauteur

68 mm

Profondeur

73 mm

Dim.

(l x H x P) 90 x 68 x 73 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

Reversing contactor

3 kW

3

0

7 A

24-24 V

IP20

Screw connection

DC

Other

2.206

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1699328 Contacteur-inverseur Siemens 3RA2315-8XB30-1BB4 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1699328 Contacteur-inverseur Siemens 3RA2315-8XB30-1BB4 3 NO (T) 1 pc(s)

Description

Contacteur-inverseur AC-3, 3 kW/400 V, 24 V CC 3 pôles, Taille S00 borne à vis Verrouillage électrique et mécanique
