Contacteur de puissance Siemens 3RT2016-1AB01 3 NO (T) 1 pc(s)

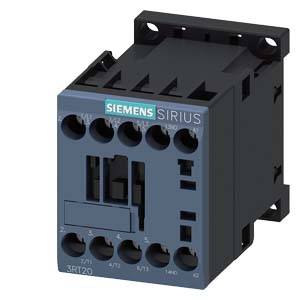

Un contacteur Siemens SIRIUS noir avec plusieurs bornes, portant le numéro de modèle 3RT2026. Adapté pour les installations électriques industrielles.
Vue intérieure d'un armoire électrique avec des câbles et des circuits. À l'arrière-plan, il pleut sur une fenêtre en verre et des machines sont visibles.

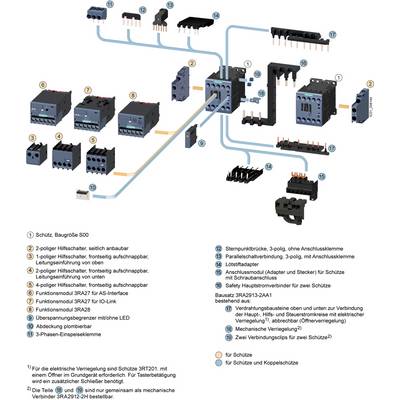

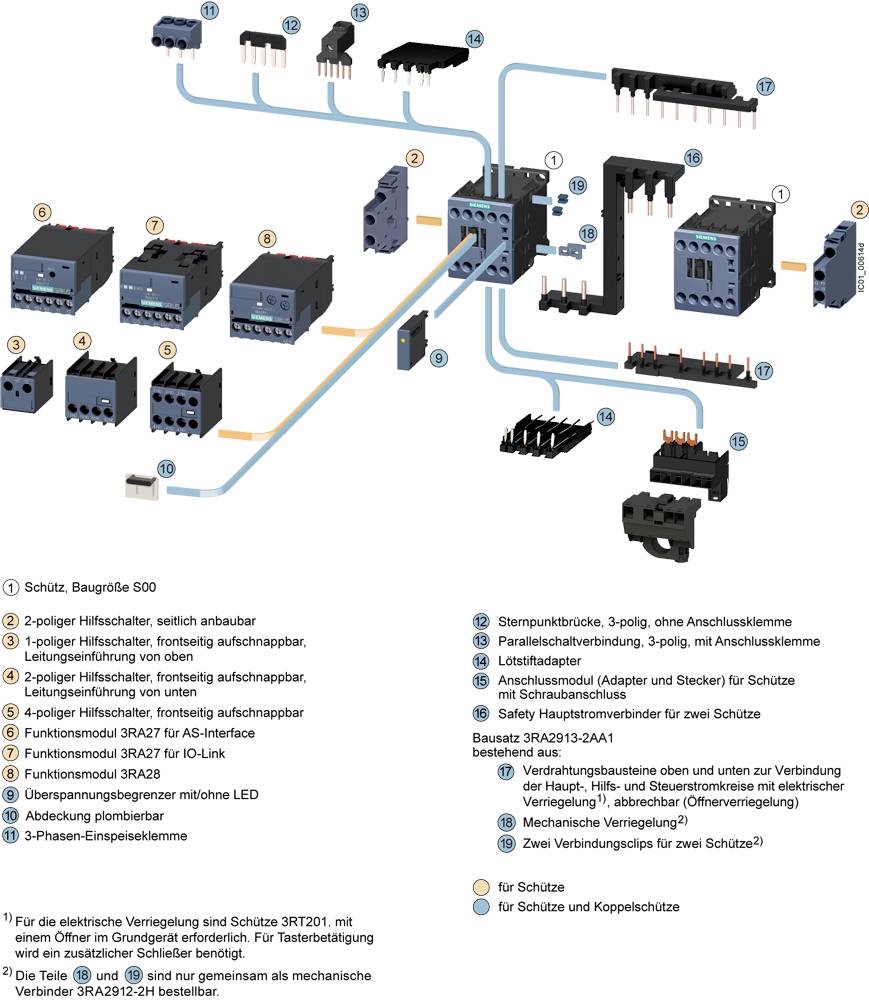

Le diagramme présente la structure et les étapes de connexion des contacteurs avec leurs composants et accessoires associés pour les circuits électriques.

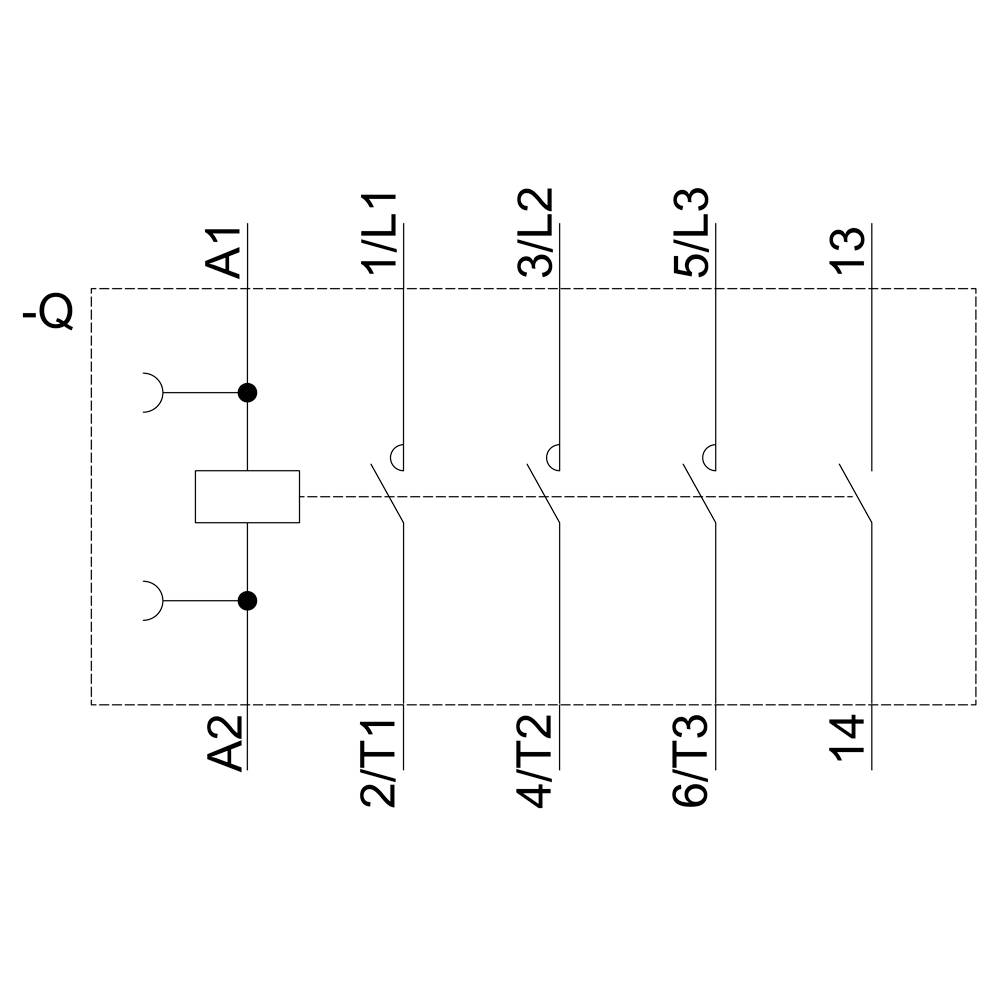

Schéma de câblage d'un contacteur avec bornes A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14. Les symboles indiquent les positions des contacts.

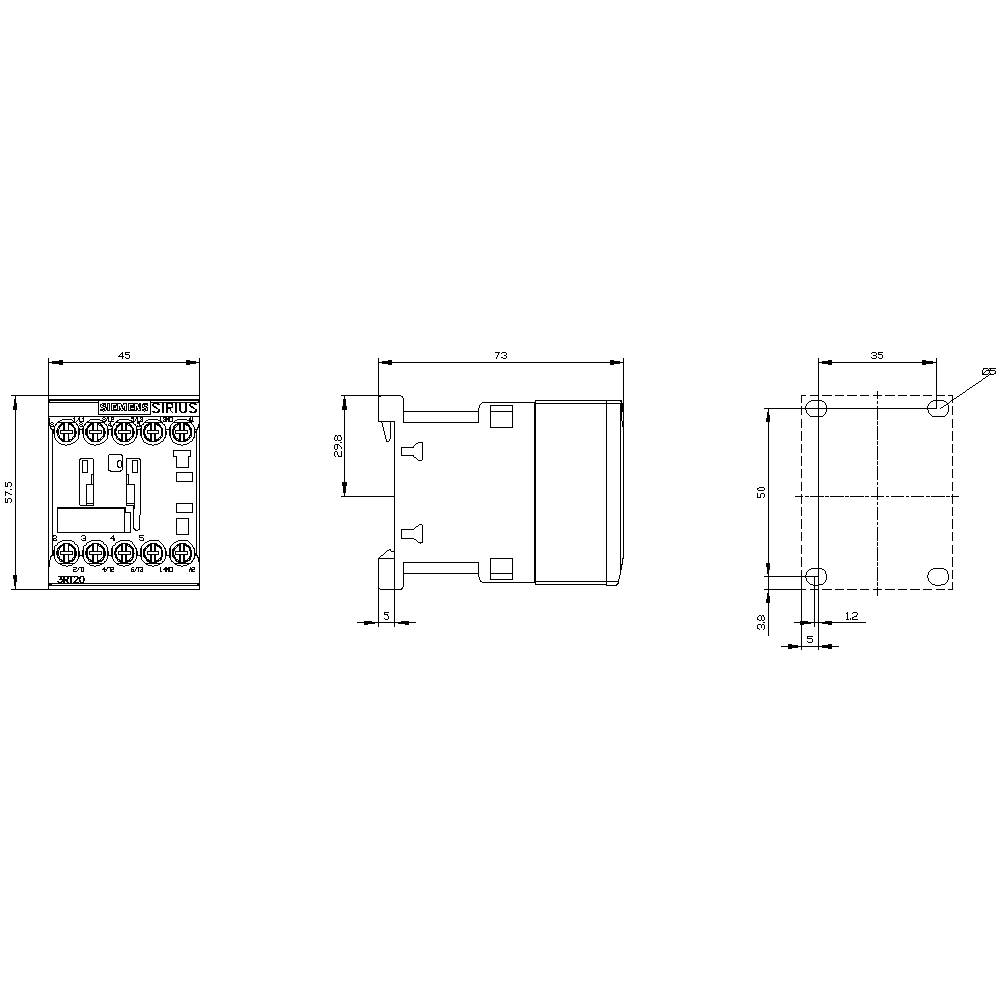

Dessin technique d'un module de relais électrique avec coupe latérale et frontale ; dimensions indiquées en millimètres.

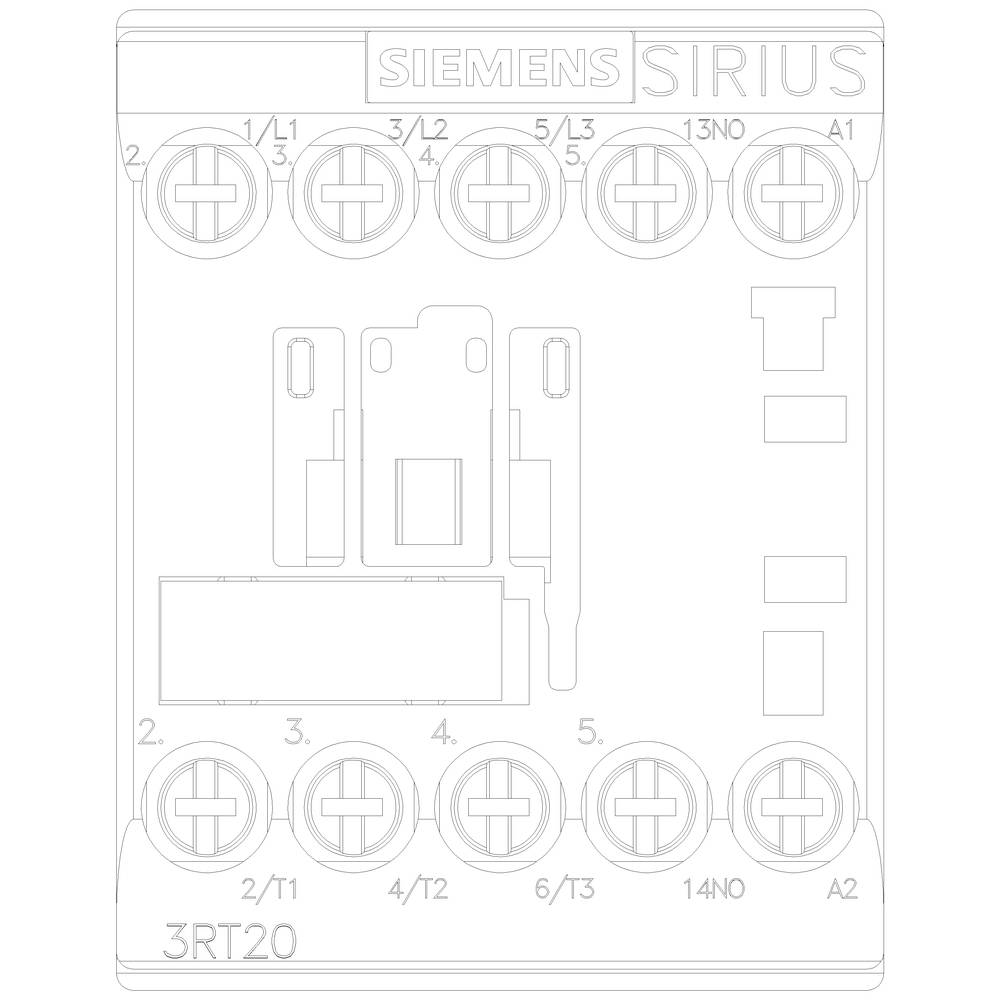

'Siemens Sirius 3RT20', représentation schématique d'un appareil de connexion avec différentes bornes de raccordement, pour applications industrielles.
1/6
Photo non contractuelle
Type de produit
Contacteur
Nombre de pôles
3 pôles
Tension nominale
690 V/AC
Puissance
4 kW
Connexion
raccord à vis
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
11 pièce(s)
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Type de tension : AC
  • Section de conducteur à un ou plusieurs fils : 4 mmm²
  • Section de conducteur à fils fins : 2,5 mmm²
Type de produit

Contacteur

Type

3RT2016-1AB01

Dimensions

S00

Nombre de pôles

3 pôles

Type de contact

3 NO (T)

Type de contact auxiliaire

1 NO (T)

Tension nominale

690 V/AC

Tension de commande (min.)

24 V/AC

Tension de commande (max.)

24 V/AC

Gamme de tension de commande

24 - 24 V/AC

Tension de contact (max.)

690 V/AC

Courant continu (max.)

9 A

4 kW

Convient pour marque

Siemens

Adapté pour série

Siemens série Sirius

Spécificités

avec contact auxiliaire

Type de montage

fixation par encliquetage

fixation par vis

Connexion

raccord à vis

Durée de vie mécanique

30000000

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

45 mm

Hauteur

58 mm

Profondeur

73 mm

Dim.

(l x H x P) 45 x 58 x 73 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

VRAI

4 kW

3

1

9 A

22 A

24-24 V

24-24 V

Screw connection

AC

8.5 A

3.677

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1730530 Contacteur de puissance Siemens 3RT2016-1AB01 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1730530 Contacteur de puissance Siemens 3RT2016-1AB01 3 NO (T) 1 pc(s)

Description

3RT2016 1 À PARTIR DE01 AC-3 4kW/400 V AC
