Name: Câble ; CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3580292
Availability: SoldOut

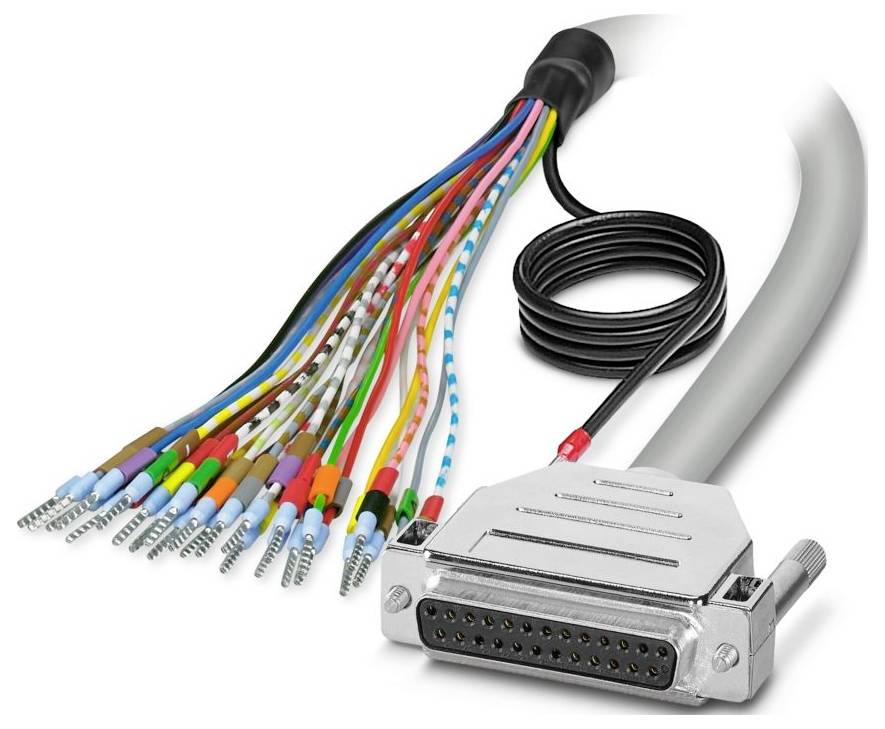

Câble ; CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Contenu: 1 pc(s)-0

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

1.5 m

Connexion

connecteur femelle D-sub

Nombre total de pôles

Référence fabricant

2926179

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 89.95 / pièce(s))

CHF 89.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact CABLE-D-25SUB/F/OE/0,25/S/1,5M 2926179
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles: 25
Type de raccordement : baguette femelle D-SUB
Filetage à vis : UNC 4-40
Couple de serrage : 0,2 Nm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque : les veines sont étiquetées et munies de manchons de veines. La tresse de blindage est amenée à une extrémité de câble séparée.
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 9,80 mm ± 0,5 mm
Pas : 2,77 mm
Raccordement conforme à la norme : IEC 60807-2 ; DIN 41652
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau : toron cu nu
Longueur de câble: 1,5 m.
Section du conducteur: 25x 0,25 mm²
Résistance de la ligne : ≤ 80 Ω/km (à 20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (à 20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Oui
Type de câble: 25X0.25 [PVC]
Câble de signal : 14 x 0,15 mm
Ligne de signal AWG: 24
Diamètre de la veine avec isolation : 1,2 mm ±0,05 mm
Rayon de courbure le plus petit, fixé de manière fixe : 82 mm
Rayon de courbure le plus petit, déplacement : 155 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 200
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné blindé
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Courant (par chemin) : ≤ 2 A (à l'état roulé, voir Derating)
Code couleur: Monoconducteur: Code couleur: Monoconducteur
Blanc : D-SUB25 (1) = ()
Marron : D-SUB25 (2) = ()
Vert : D-SUB25 (3) = ()
Jaune: D-SUB25 (4) = ()
Gris : D-SUB25 (5) = ()
Rose: D-SUB25 (6) = ()
Bleu : D-SUB25 (7) = ()
Rouge: D-SUB25 (8) = ()
Noir : D-SUB25 (9) = ()
Longueur de dénudage (manteau):  150 mm
Violet: D-SUB25 (10) = ()
Gris-rose: D-SUB25 (11) = ()
Rouge-bleu : D-SUB25 (12) = ()
Blanc-vert : D-SUB25 (13) = ()
Brun-vert : D-SUB25 (14) = ()
Blanc-jaune: D-SUB25 (15) = ()
Jaune-marron: D-SUB25 (16) = ()
Blanc-gris : D-SUB25 (17) = ()
Gris-marron: D-SUB25 (18) = ()
Blanc-rose: D-SUB25 (19) = ()
Rose-brun: D-SUB25 (20) = ()
Blanc-bleu : D-SUB25 (21) = ()
Marron-bleu : D-SUB25 (22) = ()
Blanc-rouge : D-SUB25 (23) = ()
Brun-rouge: D-SUB25 (24) = ()
Blanc-noir : D-SUB25 (25) = ()
25X0.25 [PVC]: 25X0.25 [PVC]

Type de produit: Câble de raccordement

Longueur de câble: 1.5 m

Connexion: connecteur femelle D-sub

Nombre total de pôles: 25

Référence fabricant: 2926179

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 25

Type: CABLE-D-25SUB/F/OE/0,25/S/1,5M

Longueur: 1.5 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3580292 Câble ; CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580292 Câble ; CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond confectionné blindé ; raccord 1 : fils individuels (25 broches) (les veines sont étiquetées et munies de manchons de fil. Le blindage est conduit à une extrémité de câble séparée.); Raccordement 2: Baguette D-SUB (1x 25 broches); Longueur du câble: 1,5 m.
