Bürkert 428689 S020 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Raccord pour mesures de débit
Type
S020
Contenu
1 pc(s)
Longueur
144 mm
Hauteur
77 mm
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 229.37 / pièce(s))
CHF 229.37
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

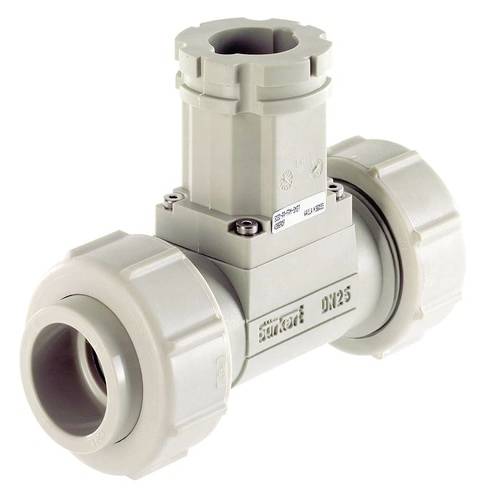

Raccord INSERTION pour débitmètres de type 8020 et type 8045
- Convient pour : débitmètres de type 8020 et débitmètres électromagnétiques de type 8045.
Notre service pour vous
Caractéristiques techniques
- Type de raccordement: Filetage intérieur RC 1 1/4 selon ISO7
- Filetage intéreur Rc (ISO7) 11/4
- Pression du fluide PN 16 (la plage de pression dépend également de l’appareil inséré, se référer à la fiche technique)
- La plage de température dépend également de l’appareil inséré, (se référer à la fiche technique)
- Type de produit
Raccord pour mesures de débit
- Type
S020
- Contenu
1 pc(s)
- Longueur
144 mm
- Hauteur
77 mm
- Pression de service (max.)
10 bar
- Matériau du boîtier
polypropylène
- Poids
0.240 kg
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Diamètre nominal
20 mm
- Connexion
Manchon de connexion à souder Ø 25 mm
- Température ambiante max.
+60 °C
Documents & téléchargements
Fiche technique
Fiche technique 627155 Bürkert 428689 S020 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 627155 Bürkert 428689 S020 1 pc(s)
Description
Le raccord à insertion est spécialement conçu pour les appareils de mesure à insertion de Bürkert. Un point de mesure se compose d'une section d'entrée, du raccord et d'une section de sortie.
Modèle
- Raccord en T
- Matériau du boîtier : PP
- Raccords intermédiaires en PP
- Joint FKM
Avertissement
Raccords pour capteurs type 8020 et Typ 8045.
Il est important de respecter la taille minimale des conduites d'entrée et de sortie en respectant la norme EN ISO 5167-1 (voir fiche technique).
