Name: Bornier à ressort WAGO 741-146 2.50 mm² Nombre de pôles 16 gris 40 pc(s)
Brand: WAGO
SKU: 545132
Availability: BackOrder

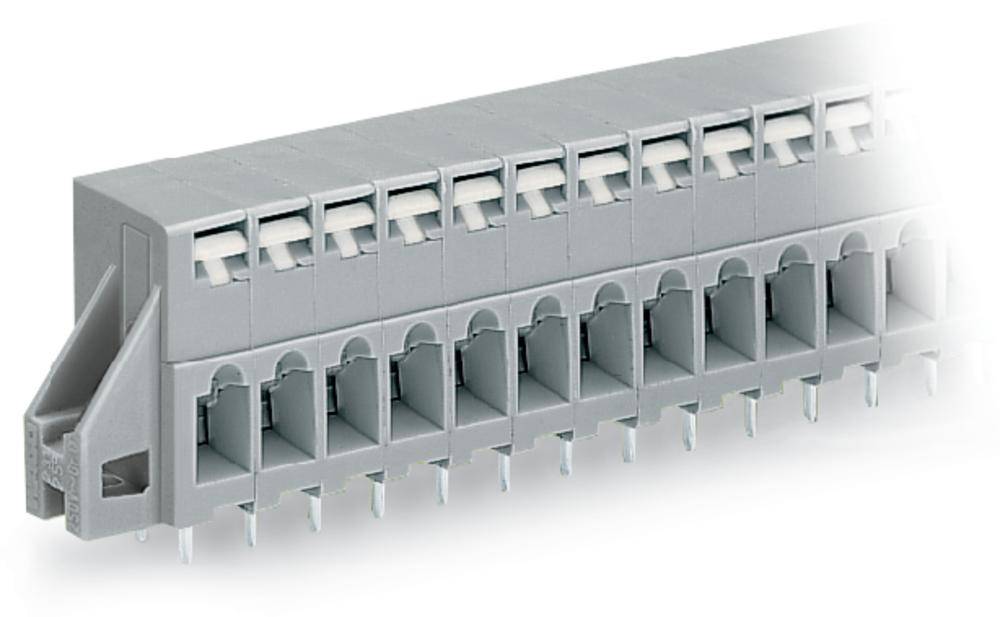

Connecteur en plastique gris avec plusieurs points de connexion, adapté aux installations électriques et aux applications industrielles.

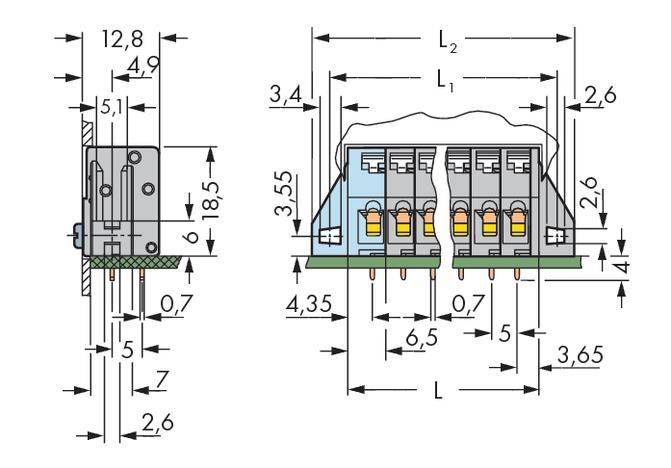

Dessin technique d'un connecteur électrique avec des dimensions détaillées et vue de côté et de face.

1/2

Type de produit

Bornier à ressort

Dimension grille

5 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre (taille du paquet 40 pc(s))

Set(s)

Total (CHF 9.85 / pièce(s))

CHF 393.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 40 pc(s)

Caractéristiques techniques

Type: 741-146

Type de produit: Bornier à ressort

Spécificités: avec CAGE CLAMP®

Dimension grille: 5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 16

Nombre de pôles: 16

Série: 741

Longueur dénudée (min.): 5 mm

Longueur dénudée (max.): 6 mm

Connexion: borne à ressort
pour circuits imprimés

Courant nominal: 16 A

Section de câble flexible (min.): 0.08 mm²

Courant nominal - arrondi: 16 A

Section min. de câble rigide: 0.08 mm²

Section câble flexible (max.): 2.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 28

Sens d'enfichage: à l'horizontale par rapport à la platine

AWG max.: 12

Matériau du contact: cuivre électrolytique, étamé

Matériau du boîtier: Polyamide

Couleur: gris

Protection du fil: oui

Sens d'enclenchement: à l'horizontale par rapport à la platine

Référence fabricant: 741-146

Emballage industriel: oui

Contenu: 40 pc(s)

Tension nominale: 320 V

Largeur: 89.40 mm

Hauteur: 22.50 mm

Longueur: 12.80 mm

INOM: 16 A

Section: 0.08 - 2.5 mm²

Connexion: CAGE CLAMP®
