Name: Bornier à ressort WAGO 236-503 2.50 mm² Nombre de pôles 3 gris 200 pc(s)
Brand: WAGO
SKU: 729638
Availability: BackOrder

Connecteur gris à contacts multiples avec des broches sur sa face inférieure, destiné à une utilisation dans des circuits électroniques.

Le diagramme présente la capacité de charge en courant en ampères à différentes températures (0-105°C) pour une section de conducteur de 2,5 mm² conformément à la norme EN 60512-5-2.

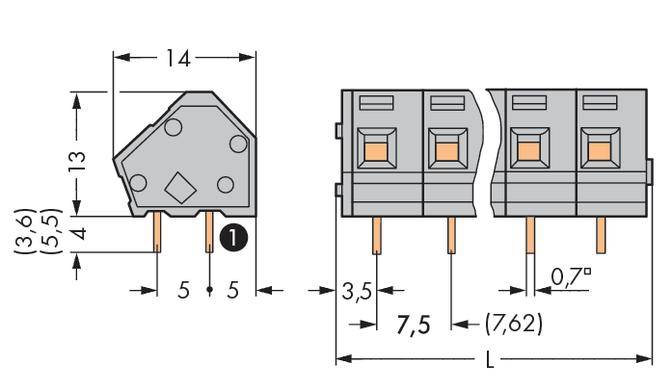

Dessin de deux connecteurs avec dimensions : hauteur 13 mm, largeur 14 mm, écart entre les broches de connexion 7,5 mm, angle 0,7 degré.

1/3

Type de produit

Bornier à ressort

Dimension grille

7.50 mm

7.62 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 1.00 / pièce(s))

CHF 199.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 200 pc(s)

Caractéristiques techniques

Type: 236-503

Type de produit: Bornier à ressort

Spécificités: avec CAGE CLAMP®

Dimension grille: 7.50 mm
7.62 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 3

Nombre de pôles: 3

Série: 236

Longueur dénudée (min.): 6 mm

Longueur dénudée (max.): 6 mm

Connexion: borne à ressort
pour circuits imprimés

Courant nominal: 24 A

Section de câble flexible (min.): 0.08 mm²

Courant nominal - arrondi: 24 A

Section min. de câble rigide: 0.08 mm²

Section câble flexible (max.): 2.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 28

Sens d'enfichage: incliné par rapport à la platine

AWG max.: 12

Matériau du contact: cuivre électrolytique, étamé

Matériau du boîtier: Polyamide

Couleur: gris

Protection du fil: oui

Sens d'enclenchement: incliné par rapport à la platine

Poids: 3.417 g

Référence fabricant: 236-503

Emballage industriel: oui

Contenu: 200 pc(s)

Tension nominale: 630 V

Largeur: 24.80 mm

Hauteur: 17.00 mm

Longueur: 14.00 mm

Profondeur: 14 mm

Matériau (détails): Polyamide 6.6

UNOM: 630 V

Connexion: devant/câblage latéral

Documents & téléchargements

Fiche technique

Fiche technique 729638 Bornier à ressort WAGO 236-503 2.50 mm² Nombre de pôles 3 gris 200 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 729638 Bornier à ressort WAGO 236-503 2.50 mm² Nombre de pôles 3 gris 200 pc(s)

Description

Barrette à bornes pour circuits imprimés 2 broches à souder/pôle 3 pôles

Description

Barrette à bornes pour circuits imprimés 2 broches à souder/pôle 3 pôles
