Name: Bornier à 2 étages WAGO 736-802 2.50 mm² Nombre de pôles 4 orange 112 pc(s)
Brand: WAGO
SKU: 544363
Availability: BackOrder

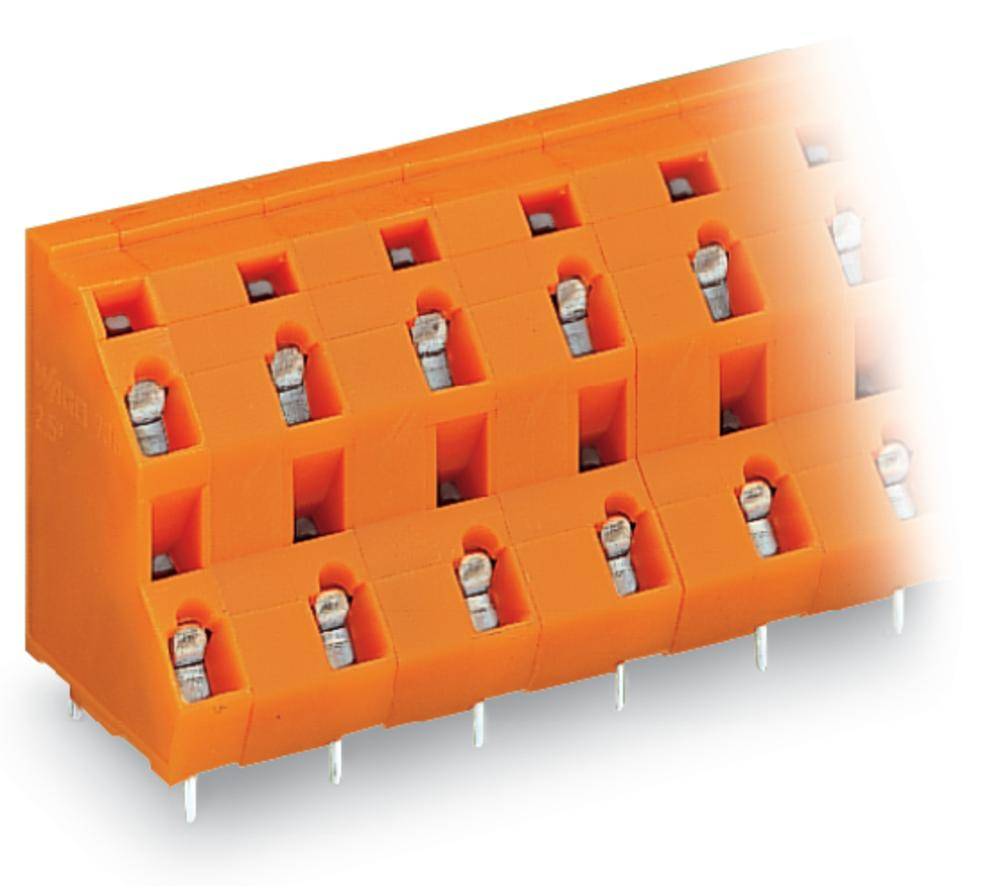

Connecteur orange avec plusieurs bornes de raccordement pour le câblage de circuits électriques.

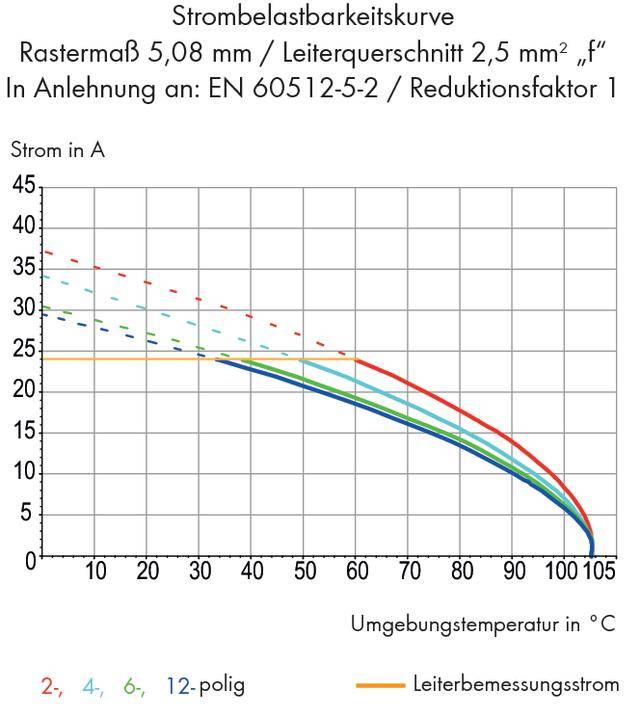

Graphique linéaire montrant la capacité de charge en ampères (A) en fonction de la température ambiante en °C. Différentes lignes colorées représentent des conducteurs à 2, 4, 6 et 12 pôles.

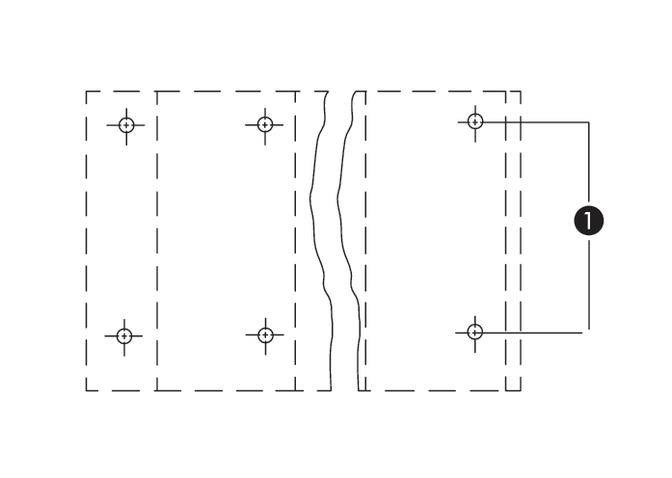

Deux rectangles parallèles avec des lignes pointillées, reliés par des lignes droites et des marquages circulaires ; désignés comme faisant partie de la 'Partie 1'.

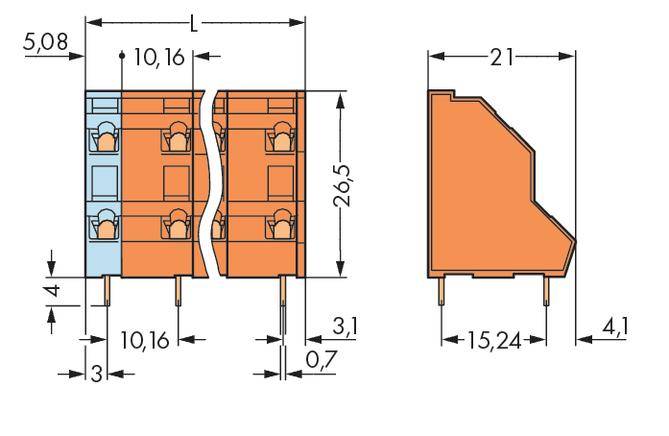

Dessin technique d'un connecteur avec des dimensions en millimètres. Présente une vue de face et une vue latérale du composant.

1/4

Type de produit

Bornier à 2 étages

Dimension grille

10.16 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre (taille du paquet 112 pc(s))

Set(s)

Total (CHF 2.52 / pièce(s))

CHF 281.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Borne à deux étages

Nbr de rangées 2
Marchandise industrielle oui
Contenu 112 pc(s)

Caractéristiques techniques

Type: 736-802

Type de produit: Bornier à 2 étages

Spécificités: avec CAGE CLAMP®

Dimension grille: 10.16 mm

Nbr de rangées: 2

Nombre de pôles par rangée: 2

Nombre de pôles: 4

Série: 736

Longueur dénudée (min.): 8 mm

Longueur dénudée (max.): 6 mm

Connexion: borne à ressort
pour circuits imprimés

Section de câble flexible (min.): 0.08 mm²

Section min. de câble rigide: 0.08 mm²

Section câble flexible (max.): 2.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 28

Sens d'enfichage: incliné par rapport à la platine

AWG max.: 12

Matériau du contact: cuivre électrolytique, étamé

Couleur: orange

Protection du fil: oui

Référence fabricant: 736-802

Emballage industriel: oui

Contenu: 112 pc(s)

Tension nominale: 1000 V

Largeur: 30.50 mm

Hauteur: 21.00 mm

Longueur: 16.16 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 544363 Bornier à 2 étages WAGO 736-802 2.50 mm² Nombre de pôles 4 orange 112 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544363 Bornier à 2 étages WAGO 736-802 2.50 mm² Nombre de pôles 4 orange 112 pc(s)
