Name: Bornier à 2 étages WAGO 736-704 2.50 mm² Nombre de pôles 8 gris 49 pc(s)
Brand: WAGO
SKU: 544351
Availability: BackOrder

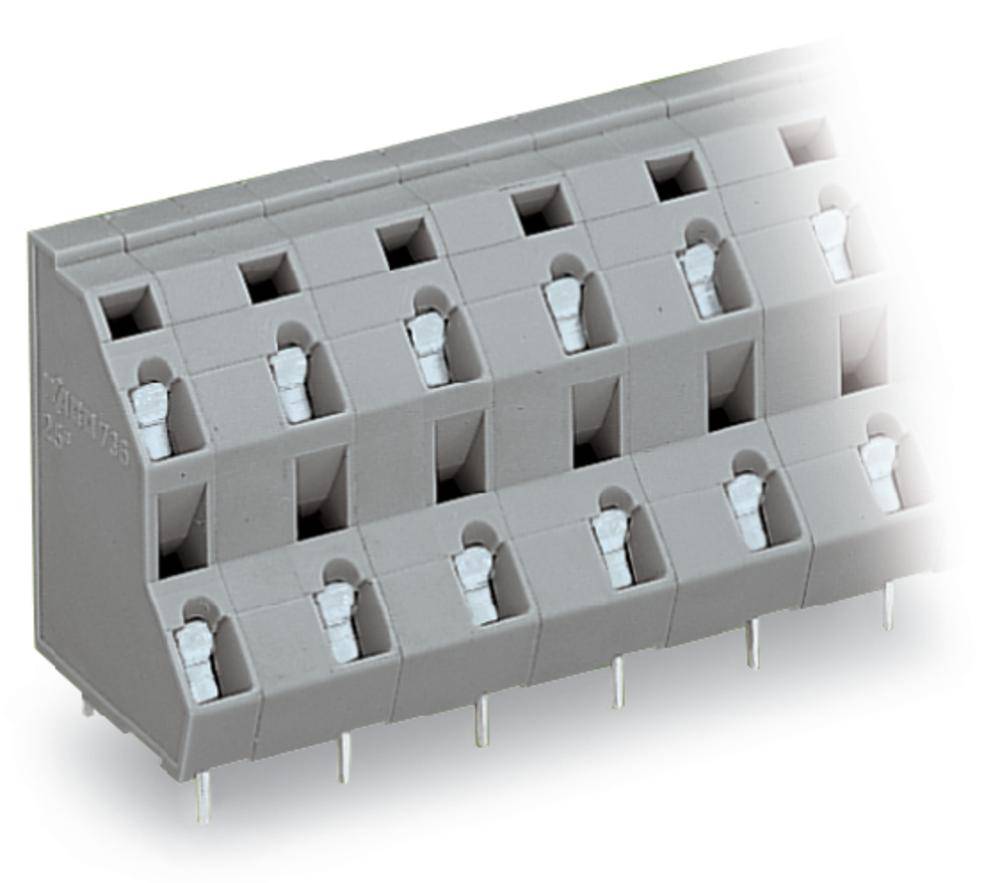

Connecteur gris, rectangulaire, à angle droit, avec plusieurs rangées de broches et des bornes blanches.

Courbe de charge de courant : Représente le courant en A en fonction de la température ambiante en °C pour des configurations de 2, 4, 6 et 12 pôles. Facteur de réduction 1.

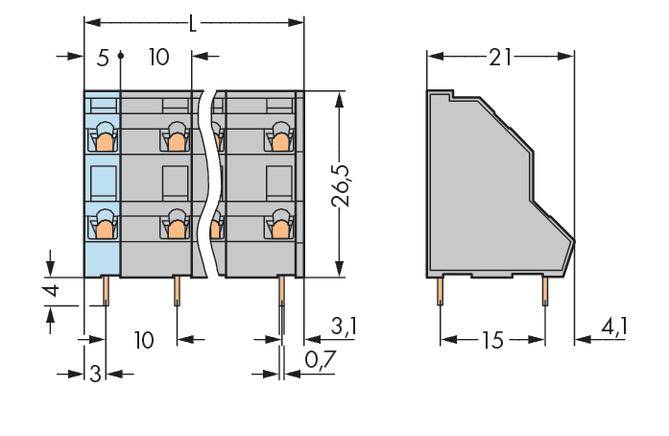

Dessin technique d'un composant avec dimensions en millimètres. Présente les vues de face et de côté ainsi que les positions des connecteurs.

Deux rectangles parallèles avec des lignes pointillées, reliés par des lignes droites et des marquages circulaires ; désignés comme faisant partie de la 'Partie 1'.

1/4

Type de produit

Bornier à 2 étages

Dimension grille

10 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre (taille du paquet 49 pc(s))

Set(s)

Total (CHF 4.41 / pièce(s))

CHF 215.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Borne à deux étages

Nbr de rangées 2
Marchandise industrielle oui
Contenu 49 pc(s)

Caractéristiques techniques

Type: 736-704

Type de produit: Bornier à 2 étages

Spécificités: avec CAGE CLAMP®

Dimension grille: 10 mm

Nbr de rangées: 2

Nombre de pôles par rangée: 4

Nombre de pôles: 8

Série: 736

Longueur dénudée (min.): 8 mm

Longueur dénudée (max.): 6 mm

Connexion: borne à ressort
pour circuits imprimés

Section de câble flexible (min.): 0.08 mm²

Section min. de câble rigide: 0.08 mm²

Section câble flexible (max.): 2.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 28

Sens d'enfichage: incliné par rapport à la platine

AWG max.: 12

Matériau du contact: cuivre électrolytique, étamé

Couleur: gris

Protection du fil: oui

Référence fabricant: 736-704

Emballage industriel: oui

Contenu: 49 pc(s)

Tension nominale: 1000 V

Largeur: 36.00 mm

Hauteur: 30.50 mm

Longueur: 21.00 mm

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 544351 Bornier à 2 étages WAGO 736-704 2.50 mm² Nombre de pôles 8 gris 49 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544351 Bornier à 2 étages WAGO 736-704 2.50 mm² Nombre de pôles 8 gris 49 pc(s)
