Name: Boîtier mâle (platine) série 2092 WAGO 2092-3173 Nbr total de pôles 3 Pas: 7.50 mm 100 pc(s)
Brand: WAGO
SKU: 654821
Availability: BackOrder

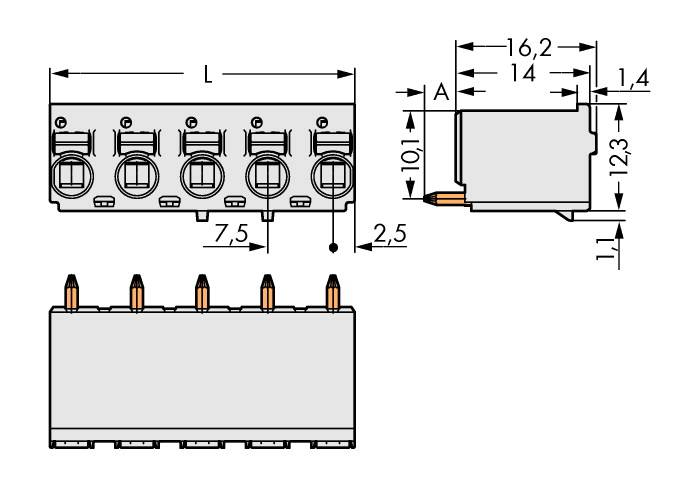

Dessin d'un connecteur à cinq pôles avec dimensions : longueur 16,2 mm, hauteur 12,3 mm. Vue latérale et vue de dessus représentées.

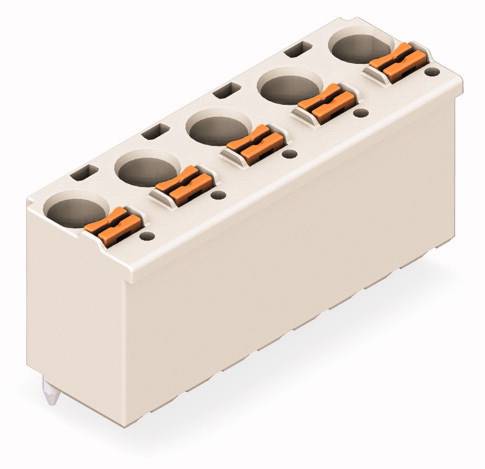

Un connecteur blanc à cinq broches avec des bornes oranges pour câbles électriques. Adapté aux applications de montage électronique.

1/2

Type de produit

Boîtier mâle (platine)

Forme

Barrette mâle droite

Nbr de rangées

Série

série 2092

Dimension grille

7.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 2.44 / pièce(s))

CHF 243.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Système de connecteurs picoMAX® eCOM®

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 3

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: Barrette mâle droite

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Dimension grille: 7.50 mm

Nombre de pôles par rangée: 3

Nbr total de pôles: 3

Largeur: 20.00 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 100 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 10.00 mm

Dim.: (L x l x H) 13.40 x 20.00 x 16.20 mm

Connexion: borne à ressort
pour circuits imprimés

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 2092-3173

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 630 V

Hauteur: 16.20 mm

Longueur: 13.40 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Sens d'enfichage: à la verticale par rapport à la platine

Type: 2092-3173

UNOM: 630 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: non pertinent
