Name: Boîtier mâle (platine) série 2092 WAGO 2092-1372 Nbr total de pôles 2 Pas: 5 mm 200 pc(s)
Brand: WAGO
SKU: 654877
Availability: BackOrder

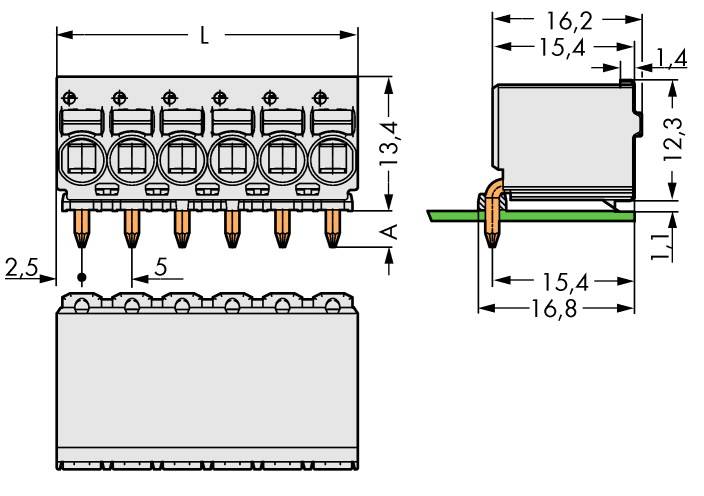

Dessin technique d'un connecteur électrique avec des dimensions spécifiques en millimètres, vue de dessus et de côté.

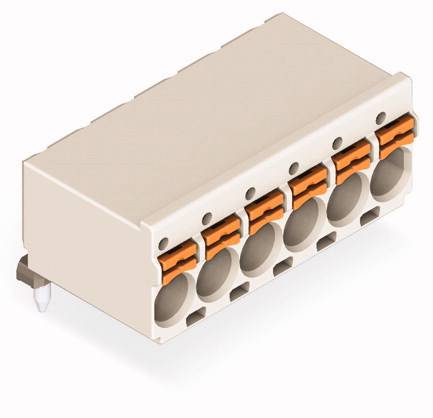

Connecteur rectangulaire blanc à six pôles avec des bornes orange.

1/2

Type de produit

Boîtier mâle (platine)

Forme

Barrette mâle coudée

Nbr de rangées

Série

série 2092

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 1.68 / pièce(s))

CHF 335.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Système de connecteurs picoMAX® eCOM®

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 2

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: Barrette mâle coudée

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Spécificités: avec dispositif de déverouillage

Dimension grille: 5 mm

Nombre de pôles par rangée: 2

Nbr total de pôles: 2

Largeur: 15.40 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 200 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 10.00 mm

Dim.: (L x l x H) 10.00 x 15.40 x 13.40 mm

Connexion: pour circuits imprimés

Sens d'enclenchement: à l'horizontale par rapport à la platine

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 2092-1372

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 13.40 mm

Longueur: 10.00 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: 2092-1372

UNOM: 320 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: non pertinent
