Name: Boîtier femelle pour platines série 722 WAGO 722-150/005-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)
Brand: WAGO
SKU: 539802
Availability: BackOrder

Un connecteur beige avec cinq broches métalliques pointant vers le bas. Adapté pour les connexions électriques dans les appareils.

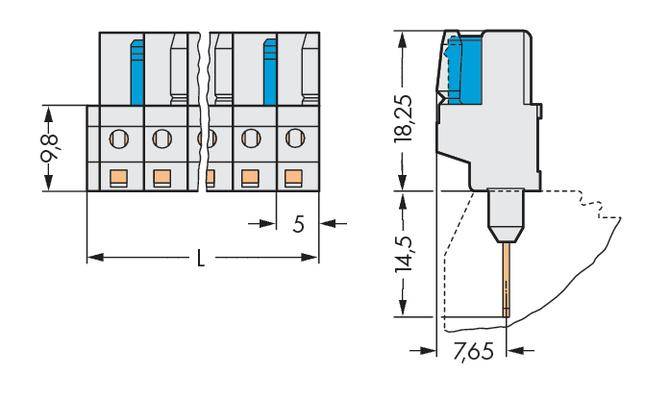

Un dessin technique représente un connecteur électrique avec les dimensions suivantes : hauteur 18,25 mm, largeur 9,8 mm et profondeur 7,65 mm.

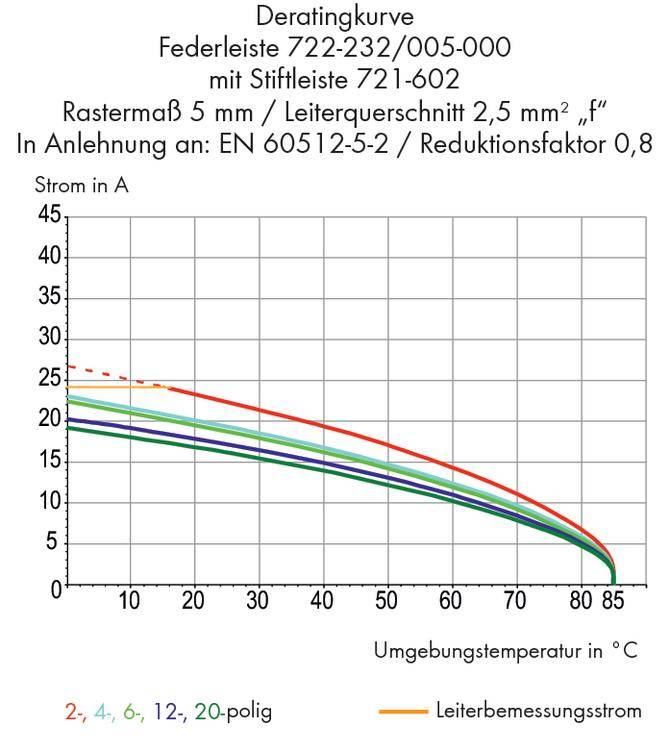

'Courbe de déclassement pour barrette à ressort 722-232/005-000 avec barrette à broches. Indique le courant en A en fonction de la température ambiante en °C. Ligne rouge pour le courant nominal du conducteur.'

1/3

Type de produit

Boîtier femelle pour platines

Forme

embase femelle, verticale

Nbr de rangées

Série

série 722

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 16.40 / pièce(s))

CHF 163.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

Contenu: 10 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 20

Caractéristiques techniques

FEDERL.F.FV-REIHENKL.GERADE 20-POL

Type de produit: Boîtier femelle pour platines

Forme: embase femelle, verticale

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 722

Dimension grille: 5 mm

Nombre de pôles par rangée: 20

Nbr total de pôles: 20

Largeur: 101.50 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 10 pc(s)

Dim.: (L x l x H) 11.60 x 101.50 x 32.75 mm

Connexion: pour circuits imprimés

Matériau boîtier: PA 66

Référence fabricant: 722-150/005-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 32.75 mm

Longueur: 11.60 mm

Sens d'enfichage: à la verticale par rapport à la platine

Type: 722-150/005-000

INOM: 12 A

Pôle(s): 20

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 722 Polzahl Gesamt 2 Rastermaß: 5 mm 722-132 100 St.

Code produit :539687

Livraison le lun. 14 décembre

Conrad Electronic

23.25 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 5 mm 722-140 50 St.

Code produit :539762

Livraison le lun. 14 décembre

Conrad Electronic

51.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 263.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 5 mm 722-140/005-000 50 St.

Code produit :539763

Livraison le lun. 14 décembre

Conrad Electronic

51.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 5 mm 722-140/031-000 25 St.

Code produit :539769

Livraison le lun. 14 décembre

Conrad Electronic

64.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 10 Rastermaß: 5 mm 722-140/039-000 25 St.

Code produit :539770

Livraison le lun. 14 décembre

Conrad Electronic

65.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 11 Rastermaß: 5 mm 722-141 25 St.

Code produit :539771

Livraison le lun. 14 décembre

Conrad Electronic

56.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 5 mm 722-142 25 St.

Code produit :539772

Livraison le lun. 14 décembre

Conrad Electronic

61.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 5 mm 722-142/005-000 25 St.

Code produit :539773

Livraison le lun. 14 décembre

Conrad Electronic

61.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 245.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 5 mm 722-142/005-007/039-000 25 St.

Code produit :539774

Livraison le lun. 14 décembre

Conrad Electronic

75.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Platine 722 Polzahl Gesamt 12 Rastermaß: 5 mm 722-142/031-000 25 St.

Code produit :539776

Livraison le lun. 14 décembre

Conrad Electronic

74.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 163.95^*

Documents & téléchargements

Fiche technique

Fiche technique 539802 Boîtier femelle pour platines série 722 WAGO 722-150/005-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 539802 Boîtier femelle pour platines série 722 WAGO 722-150/005-000 Nbr total de pôles 20 Pas: 5 mm 10 pc(s)

Description

Avec broches de contact longues droites, 20 pôles, mesure de séparation 5 mm / 0.197 mm, 100% protégé contre l'inversion, avec possibilité de codage, enfichage vertical, avec 2 crochets d'arrêt, 0,6 x 1 mm, avec ergot de codage, gris clair.
