Name: Boîtier femelle pour câble série 831 WAGO 831-3103 Nbr total de pôles 3 Pas: 7.62 mm 48 pc(s)
Brand: WAGO
SKU: 657077
Availability: BackOrder

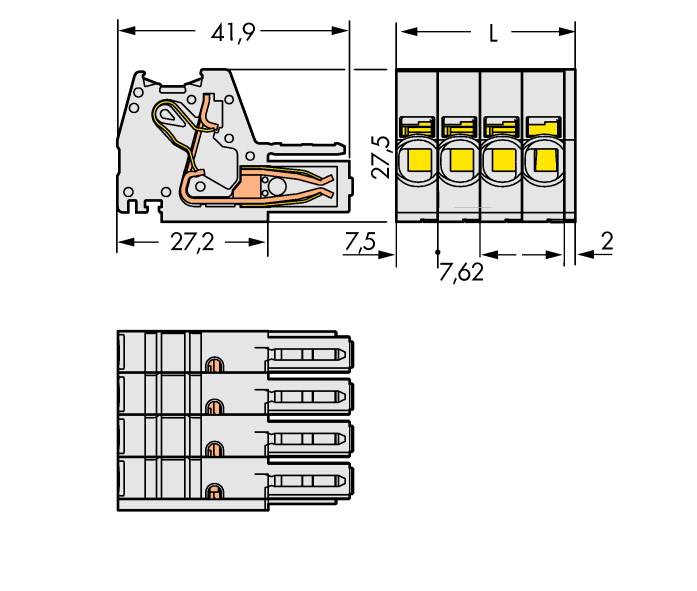

Dessin technique d'un connecteur multipolaire avec dimensions : longueur 41,9 mm, hauteur 27,2 mm, pas de 7,62 mm. Présente une vue de dessus et une coupe.

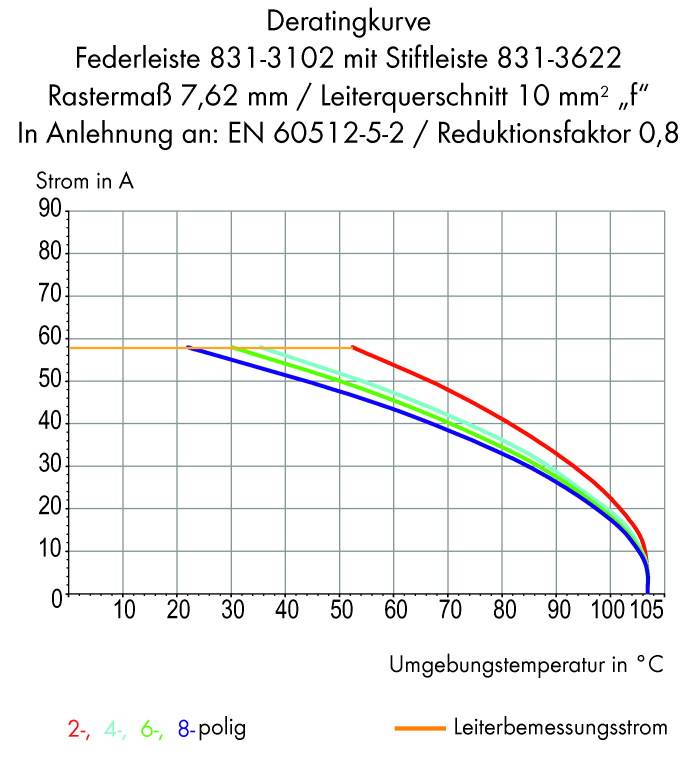

Le graphique montre la courbe de déclassement d'une barrette à ressort pour une section de conducteur de 10 mm². L'intensité du courant diminue avec l'augmentation de la température ambiante.

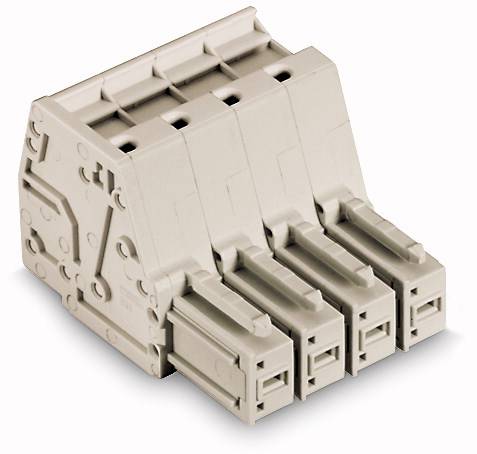

Un connecteur en plastique gris à quatre pôles, avec des bornes de connexion à vis et à fiche sur les côtés, destiné au câblage électrique.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 831

Dimension grille

7.62 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 48 pc(s))

Set(s)

Total (CHF 5.42 / pièce(s))

CHF 259.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS-MAXI

Contenu: 48 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 3

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 831

Dimension grille: 7.62 mm

Nombre de pôles par rangée: 3

Nbr total de pôles: 3

Largeur: 41.90 mm

Courant nominal: 41 A

Courant nominal - arrondi: 41 A

Contenu: 48 pc(s)

AWG max.: 8

AWG min.: 20

Longueur dénudée (max.): 15.00 mm

Dim.: (L x l x H) 24.74 x 41.90 x 27.50 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 831-3103

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 1000 V

Hauteur: 27.50 mm

Longueur: 24.74 mm

Section max.: 10 mm²

Section (min.): 0.5 mm²

Type: 831-3103

UNOM: 1000 V

INOM: 41 A

Section: 10 mm²

Connexion: CAGE CLAMP^® S

UKCA: oui
