Name: Boîtier femelle pour câble série 769 WAGO 769-610/002-000 Nbr total de pôles 10 Pas: 5 mm 25 pc(s)
Brand: WAGO
SKU: 656083
Availability: BackOrder

Connecteur électrique gris clair, rectangulaire, à plusieurs broches, destiné à raccorder des câbles électriques dans des appareils.

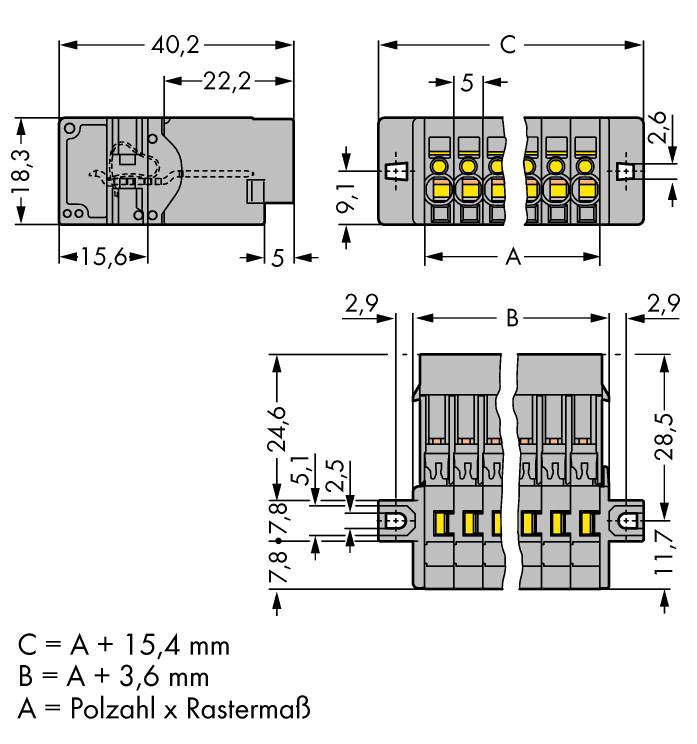

Dessin technique d'un connecteur, montrant les dimensions et les détails des bornes de connexion. Dimensions en millimètres, forme et espacements indiqués.

1/2

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 769

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 16 décembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 7.60 / pièce(s))

CHF 203.95

-7 %

CHF 189.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle X-COM®-SYSTEM

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 10

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 769

Spécificités: avec bride de fixation

Dimension grille: 5 mm

Nombre de pôles par rangée: 10

Nbr total de pôles: 10

Largeur: 65.40 mm

Courant nominal: 32 A

Courant nominal - arrondi: 32 A

Contenu: 25 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 18.30 x 65.40 x 40.20 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 769-610/002-000

Couleur: gris

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 500 V

Hauteur: 40.20 mm

Longueur: 18.30 mm

Section max.: 4 mm²

Section (min.): 0.08 mm²

Type: 769-610/002-000

UNOM: 500 V

INOM: 32 A

Section: 4 mm²

Connexion: CAGE CLAMP^®

UKCA: non pertinent
